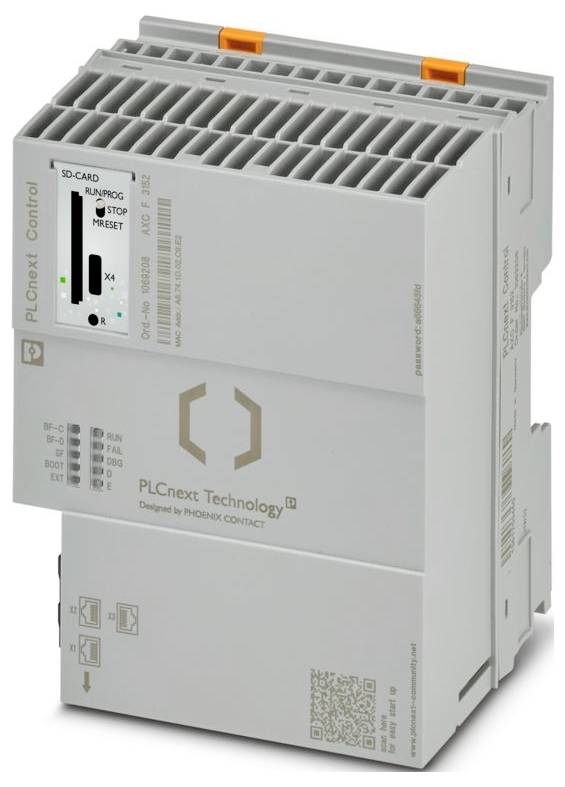

Phoenix Contact AXC F 3152 1069208 Vezérlés 24 V/DC, 5 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (835 425 Ft / Darab)
835 425 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: PLCnext Control
- Kialakítás: moduláris
- Csatlakozás típusa: USB C típusú
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség 100 mm
- Magasság: 126,93 mm
- Mélység: 75 mm
- Környezeti feltételek: Környezeti feltételek
- Védettségi fokozat: IP20 (gyártói specifikáció, UL által nem minősített)
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C-ig 2000 m tengerszint feletti hőmérsékletig (vegye figyelembe a teljesítménycsökkenést); -25 °C ... 55 °C akár 3000 m tengerszint feletti magasságig (vegye figyelembe a teljesítménycsökkenést); 55 °C (max. 1 A UBus-on); 55 °C ... 60 °C (csak Axioline F AXL F PWR 1H utántöltő modullal (cikkszám: 2688297) együtt); -40 °C ... 70 °C (Kiterjesztett, lásd a felhasználói kézikönyv „Sikeresen tesztelt: Használat szélsőséges környezeti feltételek mellett” című fejezetét)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Megengedett páratartalom (üzemi): 5% ... 95% (a DIN EN 61131-2 szerint)
- Ütésállóság (működés közben): 30 g (az EN 60068-2-27/IEC 60068-2-27 szabvány szerint)
- Rezgés (üzem közben): 5 g (az EN 60068-2-6/IEC 60068-2-6 szabvány szerint)
- Csupaszolási hossz: 8 mm
- ATEX: ATEX
- IECEx: IECEx
- Átviteli sebesség: 10/100/1000 Mbps
- Azonosítás: cULus
- UL, USA / Kanada: UL, USA / Kanada
- Maximális teljesítményveszteség névleges körülmények között: 10 W (10 W = 15 W - 5 W)
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 3
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Ethernet: Ethernet
- Buszrendszer: USB
- Maximális átviteli hossz: 100 m
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (beleértve az összes tűréshatárt, beleértve a ingadozást is (± 5%))
- Tanúsítvány: E238705
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (a DIN EN 61131-2 szerint)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: max. 650 mA (1 A áramerősséggel az UBus-on az I/O-knál és UL = 24 V esetén)
- Funkció: Funkció
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Védelmi áramkör: Túlfeszültség-védelem | elektronikus; Fordított polaritás elleni védelem | elektronikus
- Támogatott protokollok: HTTP; HTTPS; PROFINET; INTERBUS; Modbus/TCP (megfelelő könyvtáron keresztül); Modbus/RTU (megfelelő könyvtáron keresztül); Ethernet/IP (adapter); CANopen® (megfelelő könyvtáron keresztül); DALI (megfelelő könyvtáron keresztül); DALI-2 (megfelelő alkalmazáson keresztül); HART (megfelelő könyvtáron keresztül); IO-Link® (megfelelő könyvtáron keresztül); PROFIBUS; MQTT (megfelelő alkalmazáson keresztül); OPC UA® szerver; OPC UA® kliens (licenc szükséges); DHCP (megfelelő könyvtáron keresztül); SFTP; SMTP (megfelelő könyvtáron keresztül); SNTP (megfelelő könyvtáron keresztül); SNMP (megfelelő könyvtáron keresztül); DNS (megfelelő könyvtáron keresztül); DNP3 (megfelelő könyvtáron keresztül); IEC 60870-5-1 (megfelelő könyvtáron keresztül); IEC 60870-5-104 (megfelelő könyvtáron keresztül); IPsec; syslog
- Átviteli fizika: Ethernet RJ45 csavart érpárban
- Szín (ház): szürke (RAL 7042)
- Légnyomás (tárolás/szállítás): 58 kPa ... 106 kPa (legfeljebb 4500 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási típussal kapcsolatban: Csak eszközinterfész
- Folyamatadatok száma: max. 1482 bájt (állomásonként (a bemeneti és kimeneti adatok összege)); max. 1024 bájt (Axioline F lokális busz (bemenet)); max. 1024 bájt (Axioline F lokális busz (kimenet))
- Eszközazonosító: 0158hex
- Szállítóazonosító: 00B0hex
- Különleges jellemzők: A fejlesztési folyamat az IEC 62443-4-1 szabvány szerint tanúsított; a termék az IEC 62443-4-2 szabvány szerint tanúsított. A tanúsítási feltételeket lásd a felhasználói dokumentációban.
- Funkcionalitás: Funkcionalitás
- Energiafogyasztás: tipikusan 15 W (1 A áramerősséggel az UBus-on az I/O-k számára)
- Méretekkel kapcsolatos megjegyzés: A mélység TH 35-7,5 szerelősín (EN 60715 szabvány szerint) használata esetén érvényes.
- Tápfeszültség: 5 V DC (buszcsatlakozó modulon keresztül)
- Eszközfunkció: PROFINET vezérlő, PROFINET eszköz
- PROFINET: PROFINET
- Megfelelőségi osztály: B
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Valós idejű óra: igen
- Támogatott résztvevők száma: max. 128 (a PROFINET vezérlőn)
- Rendszerkövetelmények: Rendszerkövetelmények
- Támogatott programozási nyelvek: Szekvenciális függvénydiagram (AS/SFC); Létradiagram (LD); Funkcióblokk-diagram (FBD); Strukturált szöveg (ST); C++; C#; Java; Python®; Simulink®
- Webszerver: igen
- Csatlakoztatható helyi busz résztvevők száma: max. 63 (az energiafogyasztást figyelembe kell venni)
- Axioline F helyi busz: Axioline F helyi busz
- Potenciál: Az Axioline F lokális busz (UBus) tápellátása: Potenciál: Az Axioline F lokális busz (UBus) tápellátása
- Axioline F-csatlakozó: Axioline F-csatlakozó
- IEC 61131 futásidejű rendszer: IEC 61131 futásidejű rendszer
- Programmemória: 12 MB
- Adattárolás: 32 MB
- Retenciós adattárolás: 1 MByte
- RAM: 2048 MB
- Mérnöki eszközök: PLCnext Engineer; Eclipse®; Visual Studio®; MATLAB®/Simulink®
- Biztonsági funkció: nem
- EMC megfelelőség: Immunitásvizsgálat az EN IEC 61000-6-2 szabvány szerint Elektrosztatikus kisülés (ESD) IEC 61000-4-2 B kritérium, ±6 kV érintkezési kisülés, ±8 kV levegőn keresztüli kisülés; Immunitásvizsgálat az EN IEC 61000-6-2 szabvány szerint Elektromágneses mezők IEC 61000-4-3 A kritérium, térerősség: 10 V/m; Immunitásvizsgálat az EN IEC 61000-6-2 szabvány szerint Gyors tranziensek (burst) IEC 61000-4-4 B kritérium, ±2 kV; Immunitásvizsgálat az EN IEC 61000-6-2 szabvány szerint Tranziens túlfeszültség (lökés) IEC 61000-4-5 B kritérium, DC tápvezetékek: ±0,5 kV/±1,0 kV (szimmetrikus/aszimmetrikus), terepi buszkábel árnyékolása: ±1,0 kV; Védettségi vizsgálat az EN IEC 61000-6-2 szabvány szerint Vezetett zavarok IEC 61000-4-6 A kritérium, tesztfeszültség 10 V; Kibocsátási vizsgálat az EN IEC 61000-6-3 B osztály szerint
- Kijelző: Kijelző
- Megbízható platform modul: TPM 1.2 (03-as hardververzióig); TPM 2.0 (04-es hardververziótól)
- Frissítési gyakoriság: min. 1 ms (32 résztvevő); min. 2 ms (64 résztvevő); min. 4 ms (128 résztvevő)
- Támogatott funkciók: FSU PROFINET vezérlő
- Alkalmazásfelület: OPC UA®
- Tápellátás: 1 A
- Szolgáltatás: Szolgáltatás
- Potenciálok: UL logikai feszültség bemenete (az UL-ről generálódik az Axioline F lokális busz UBus tápellátása): Potenciálok: UL logikai feszültség bemenete (az UL-ról generálódik az Axioline F lokális busz UBus tápellátása)
- Diagnosztikai kijelző: nincs
- Redundancia funkció: igen
- Ipari kiberbiztonság: igen
- Flash memória: 1 GB (belső flash memória); SD-kártya a Phoenix Contacttól (külső flash memória, lásd a tartozékokat)
- Megjegyzés a redundancia funkcióról: alkalmazásorientált rendszerredundancia
- A valós idejű óra leírása: 0,7 s/nap = 8 ppm 25 °C-on
- IoT platform: PROFICLOUD
- Felhőalapú számítástechnika támogatása: igen
- Folyamatadat-szélesség: 64 bájt ... 512 bájt (PROFINET eszköz)
- IoT-képesség: PROFICLOUD IoT-képesség: PROFICLOUD: IoT-képesség: PROFICLOUD IoT-képesség: PROFICLOUD
- Axioline: Axioline
- Megjegyzés a biztonsági funkcióval kapcsolatban: A funkcionális biztonság a balra igazított AXC F XT SPLC 1000 vagy AXC F XT SPLC 3000 bővítőmodulokkal lehetséges.
- Termék típus
Vezérlés
- Csatlakozók
USB-C
RJ45
- Üzemi feszültség
24 V/DC
5 V/DC
- Magasság
126.93 mm
- Hossz
75 mm
- Szélesség
100 mm
IP20
- Méret
(H x Sz x Ma) 75 x 100 x 126.93 mm
- Csatlakozó
Push-in csatlakozó
- Gyártói szám
1069208
- Gyártói szám
AXC F 3152
- Kivitel
moduláris;
- Program memória
12 MB
- Szerelési mód
szerelősínek
- Mélység
74.750074 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3562652 Phoenix Contact AXC F 3152 1069208 Vezérlés 24 V/DC, 5 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3562652 Phoenix Contact AXC F 3152 1069208 Vezérlés 24 V/DC, 5 V/DC
Leírás
PLCnext Control az Axioline frekvenciaváltók/kimenetek közvetlen vezérléséhez. Három független Ethernet interfésszel. Csatlakozódugóval és buszaljzat modullal együtt.
