Name: Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2137548
Availability: BackOrder

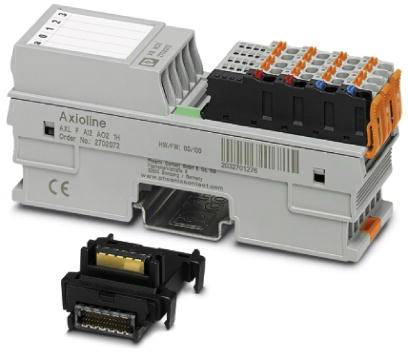

Több csatlakozóval és elektronikai komponensekkel rendelkező dugaszolómodul, kiegészítő csatlakozópárral. Alkalmas automatizálási rendszerekhez.

Egy áramellátási rendszer vázlatos ábrázolása helyi buszkapcsolatokkal, mikroprocesszoros vezérléssel és az elektromos jelek felügyeletére és irányítására szolgáló különböző interfész komponensekkel.

Ipari modul 'a0, 1, 2, 3' feliratokkal, sorszáma '1035429'. Több elektromos csatlakozóval rendelkezik vezérlőrendszerekhez.

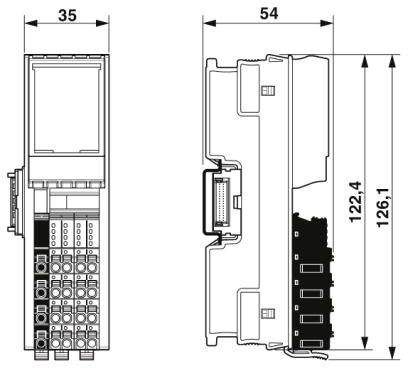

Műszaki rajz egy elektromos modulról, amelynek szélessége 35 mm, mélysége 54 mm. Magassága 122,4 mm és 126,1 mm között változik.

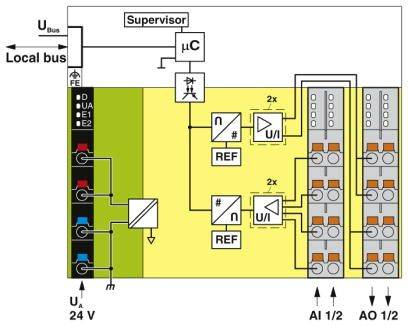

Villamos áramkör blokkvázlata: Felül 'Felügyelő' és μC; baloldalt bemeneti feszültség 24 V; jobboldalt vezérlőelemek AI 1/2, AO 1/2.

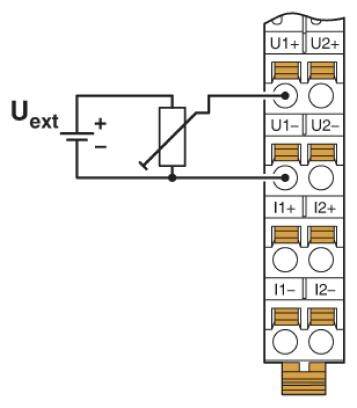

A diagram egy beépített ellenállással rendelkező elektromos áramkört mutat, amely csatlakozva van U1+, U1-, U2+, U2-, I1+, I1-, I2+, I2- kapcsokhoz.

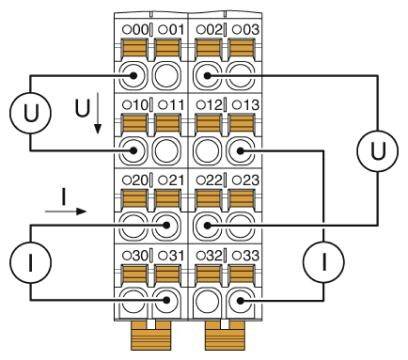

Villamos elosztó diagram, amely az 'U' és 'I' feliratokkal jelöli a feszültséget és az áramot. Bemutatja a 001-től 032-ig terjedő csatlakozók belső összeköttetéseit.

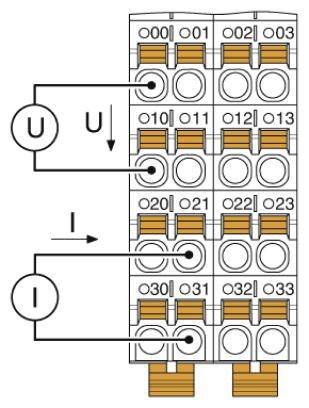

Feszültség és áram csatlakozási tervének vázlata. Felső sor a feszültségnek ('U'), alsó sor az áramnak ('I'). Számozott csatlakozók.

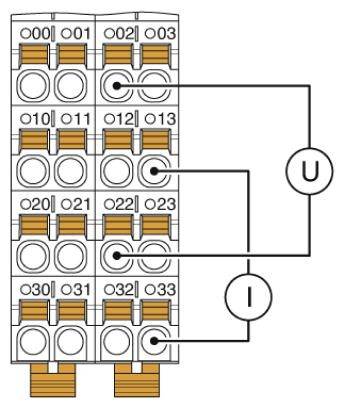

'Elektromos kapcsolási rajz 001-től 033-ig terjedő sorkapocs-jelölésekkel és U és I jelölésű csatlakozásokkal.'

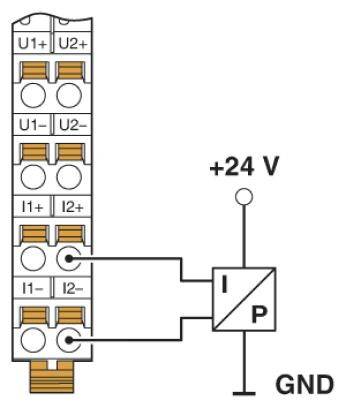

Elektromos csatlakozás elvi kapcsolási rajza: egy csatlakozósor látható, amelyen a következő kapcsok találhatók: U1+, U1-, U2+, U2-, I1+, I1-, I2+, I2-, 24V és GND.

1/10

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (186 990 Ft / Darab)

186 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

A bemenet leírása: differenciális bemenetek, feszültség vagy áram külön-külön választható
Bemenetek száma: 2
Védő áramkör: elektronikus túlfeszültség-védelmi tápfeszültség (35 V, 0,5 s)
Szín: közlekedési szürke A RAL 7042
Nettó súly: 197 g
Védettség: III (IEC 61140, EN 61140, VDE 0140-1)
Kimenetek száma: 2
Beépítési helyzet: bármilyen (nincs hőmérséklet-csökkenés)
Csupaszolási hossz: 8 mm
Vezető keresztmetszete merev min: 0,2 mm²
Vezető keresztmetszete max. 1,5 mm²
Min. Vezeték keresztmetszete rugalmas: 0,2 mm²
Max. Vezetékkeresztmetszet rugalmas: 1,5 mm²
Vezető keresztmetszete AWG min: 24
Vezető keresztmetszete AWG max: 16
Átviteli sebesség: 100 Mbit / s
Energiafogyasztás: tipikus 0,6 W
Felbontású A / D konverter: 16 bit
D / A konverter felbontása: 16 bit

Termék típus: I/O modul

Gyártói szám: AXL F AI2 AO2 XC 1H

Bemenetek: 2 x

Kimenetek száma: 2 x

Kimeneti áram (max.) csatornánként: 20 mA

Üzemi feszültség (min.): 19.2 V/DC

Üzemi feszültség: 19.2 - 30 V/DC

Max. üzemi feszültség: 30 V/DC

Üzemi feszültség: 5 V/DC

Magasság: 126.1 mm

Hossz: 54 mm

Szélesség: 35 mm

: IP20

Méret: (H x Sz x Ma) 54 x 35 x 126.1 mm

Csatlakozási technika: 2 vezetékes

Csatlakozó: Push-in csatlakozó

Áramfelvét (max.): 120 mA

Gyártói szám: 1035429

Szerelési mód: Hordsínek

Max. környezeti hőmérséklet: +60 °C

Környezeti hőmérséklet (min.): -25 °C

Logikai feszültség UL: 5 V/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2137548 Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O modul 5 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2137548 Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O modul 5 V/DC

Leírás

Axioline F XC, analóg bemeneti / kimeneti modul, analóg bemenetek: 2, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, csatlakoztatási módszer: 2-vezetékes, analóg kimenetek: 2, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, csatlakozási technológia: 2-vezetékes, átviteli sebesség a helyi buszon: 100 Mbit / s, szélsőséges körülmények közötti változat, védelmi osztály: IP20, beleértve a busz alapmodulját és az Axioline F dugókat
