Name: Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2137416
Availability: BackOrder

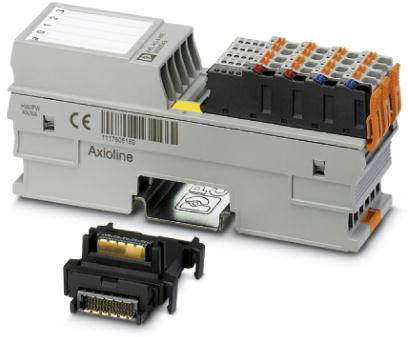

Egy szürke automatizálási modul csatlakozókkal és egy kis, levehető egységgel elöl.

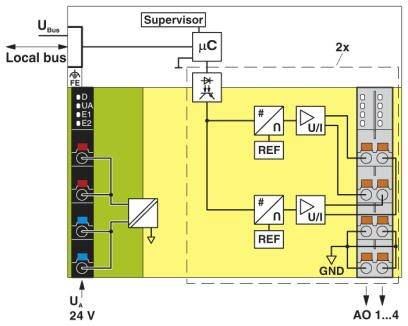

Egy blokkvázlat egy kapcsolási rajzról helyi busz kijelzéssel. Mutatja a felügyelő egységet, mikrovezérlőt, referenciakört és az áram/feszültség bemeneteket.

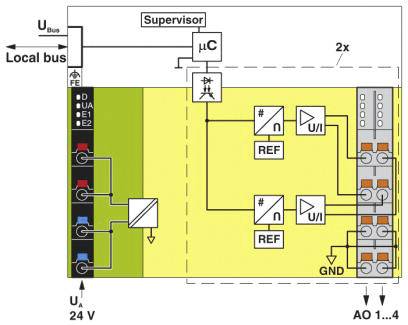

Felügyeleti modul sematikus ábrázolása feszültségi (U, I) bemenetekkel és felügyeleti funkciókkal (Felügyelő, μC).

Egy digitális bemeneti modul ábrázolása több csatlakozóval, amely vezérlésre és csatlakoztatásra szolgál egy elektromos elosztószekrényben.

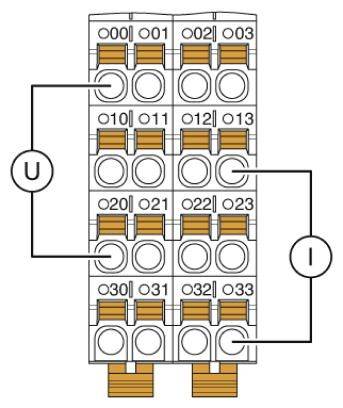

Az elektromos csatlakozókapocs vázlata. A 00-tól 33-ig terjedő számok csatlakozási pontokat jelölnek. Az 'U' és az 'I' feszültségre és áramerősségre utal.

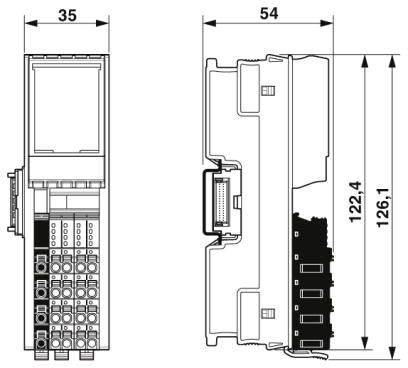

Műszaki rajz egy elektronikus kapcsolóról két nézetben: elölnézet mutatja a bemeneti csatlakozókat, oldalnézet méretekkel: 35 mm szélesség, 54 mm mélység, 122,4 mm magasság.

1/6

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (185 990 Ft / Darab)

185 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védő áramkör: elektronikus túlfeszültség-védelmi tápfeszültség (35 V, 0,5 s)
Szín: közlekedési szürke A RAL 7042
Nettó súly: 199 g
Kimenetek száma: 4
Beépítési helyzet: bármilyen (nincs hőmérséklet-csökkenés)
Csupaszolási hossz: 8 mm
Vezető keresztmetszete merev min: 0,2 mm²
Vezető keresztmetszete max. 1,5 mm²
Min. Vezeték keresztmetszete rugalmas: 0,2 mm²
Max. Vezetékkeresztmetszet rugalmas: 1,5 mm²
Vezető keresztmetszete AWG min: 24
Vezető keresztmetszete AWG max: 16
Átviteli sebesség: 100 Mbit / s
Energiafogyasztás: max. 3 W (UA-nál)
D / A konverter felbontása: 16 bit

Termék típus: I/O modul

Gyártói szám: AXL F AO4 XC 1H

Analóg kimenetek száma (max.): 4

Kimenetek száma (max.): 4

Üzemi feszültség (min.): 19.2 V/DC

Üzemi feszültség: 19.2 - 30 V/DC

Max. üzemi feszültség: 30 V/DC

Üzemi feszültség: 5 V/DC

Magasság: 126.1 mm

Hossz: 54 mm

Szélesség: 35 mm

: IP20

Méret: (H x Sz x Ma) 54 x 35 x 126.1 mm

Csatlakozási technika: 2 vezetékes

Csatlakozó: Push-in csatlakozó

Áramfelvét (max.): 120 mA

Gyártói szám: 2702153

Szerelési mód: Hordsínek

Max. környezeti hőmérséklet: +60 °C

Környezeti hőmérséklet (min.): -25 °C

Logikai feszültség UL: 5 V/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC

Leírás

4 analóg kimeneti csatorna a feszültség vagy áram jelek opcionális csatlakoztatásához. Bipoláris feszültség kimenetek, unipoláris áram kimenetek. A szelepmozgatók csatlakoztatása 2-vezetékes technológiával. Feszültségtartomány: 0 V ... 10 V, ± 10 V, 0 V ... 5 V, ± 5 V. Áramtartomány: 0 mA ... 20 mA, 4 mA ... 20 mA. Rövidzárbiztos kimenetek. Nincs csökkenés minden területen. Rövid jel emelési idő. Nagy terhek vezetése. Mentett eszköz adattáblája. Diagnosztikai és állapotkijelzők. Extrém környezeti feltételek mellett is használható. Bővített hőmérsékleti tartomány -40 ° C ... + 70 ° C (lásd az adatlap "Sikeresen tesztelt: szélsőséges környezeti feltételek melletti használata" fejezetet). Részben festett áramköri lapok.
