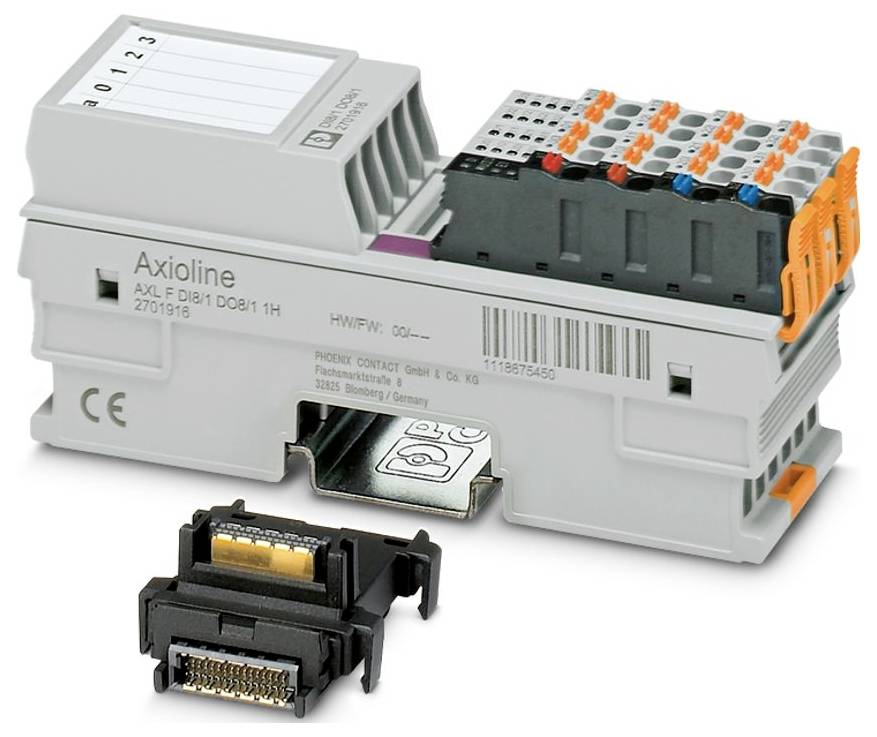

Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitális modul 24 V/DC, 5 V/DC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (106 990 Ft / Darab)
106 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline F
- Kialakítás: blokk moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 35 mm
- Magasság: 126,1 mm
- Mélység: 54 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C (standard, UL által jóváhagyott alkalmazások, 2. zónájú robbanásveszélyes területeken való használat); -40 °C ... 70 °C (Kiterjesztett, lásd az adatlap „Sikeresen tesztelt: Használat szélsőséges környezeti feltételek mellett” című fejezetét.)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1, EN 60664-1)
- Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozó megnevezése: Axioline F-csatlakozó
- Csupaszolási hossz: 8 mm
- Telepítési helyzet: bármilyen (nincs hőmérséklet-csökkentés)
- ATEX: ATEX
- IECEx: IECEx
- Átviteli sebesség: 100 Mbps
- Jelölés: I. osztály, 2. zóna, AEx ec IIC T4; I. osztály, 2. kategória, A, B, C, D, T4 csoportok; Ex ec IIC T4 Gc X
- UL, USA / Kanada: UL, USA / Kanada
- Maximális teljesítményveszteség névleges körülmények között: 2,4 W
- Teszt időtartama: 21 nap
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Kimenő feszültség: 24 V/DC
- Interfészek száma: 2
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Szállítási terjedelem: buszaljzat modullal és Axioline F csatlakozókkal együtt
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Tanúsítvány: , 2021122309114456
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: max. 4 A (külső biztosíték szükséges)
- Névleges kimeneti feszültség: 24 V DC
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Hőmérséklet: 25 °C ±1 K
- Védelmi áramkör: Túlfeszültség-védelem | elektronikus (35 V, 0,5 s); Fordított polaritás elleni védelem | párhuzamos dióda | külső 5 A-es biztosítékkal (csak üzembe helyezéshez)
- UKEX: UKEX
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási móddal kapcsolatban: A vezeték-keresztmetszetekre vonatkozó információkat lásd az "Axioline F: Rendszer és telepítés" felhasználói kézikönyvben.
- Használati korlátozás: Használati korlátozás
- EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
- Különleges jellemzők: Extrém körülményekre alkalmas változat
- CCC / Kínai Ex: CCC / Kínai Ex
- Kijáratok száma: 8
- Bemenet megnevezése: Digitális bemenetek
- Kimenet megnevezése: Digitális kimenetek
- A bemenet leírása: EN 61131-2 1-es és 3-as típus
- Bejáratok száma: 8
- Méretekkel kapcsolatos megjegyzés: A mélység TH 35-7,5 szerelősín (EN 60715 szabvány szerint) használata esetén érvényes.
- Digitális:: Digitális:
- Bemeneti feszültségtartomány "0" jel: -3 V DC ... 5 V/DC
- Bemeneti feszültségtartomány "1" jel: 11 V DC ... 30 V DC
- Bemeneti szűrési idő: 3000 µs (alapértelmezett); 1000 µs;< 100 µs
- Tápfeszültség: 24 V DC
- Kimeneti feszültség kikapcsolt állapotban: max. 1 V
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Induktív lekapcsolási feszültséghatár: -25,8 V ... -15 V
- Modul: Modul
- Beviteli címtartomány: 1 bájt
- Kimeneti címtartomány: 1 bájt
- Paraméteradat-követelmény: 3 bájt
- Konfigurációs adatkövetelmény: 7 bájt
- Névleges bemeneti feszültség UIN: 24 V DC
- Névleges bemeneti áram UIN-nél: 2,4 mA
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Tesztfeszültség: 24 V tápellátás (perifériák) / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Induktív névleges terhelés: max. 12 VA (1,2 V, 48 Ω, névleges feszültségen)
- Lámpák névleges terhelése: max. 12 W (névleges feszültségen)
- Névleges terhelési ellenállás: max. 12 W (48 Ω, névleges feszültségen)
- Rövid impulzusokkal szembeni fordított feszültség ellenállás: feltételesen fordított feszültség ellenállás 0,5 A-ig 1 másodpercig
- Viselkedés induktív túlterhelés esetén: A kimenet tönkremehet
- Túláramvédelem: 0,7 A-tól
- Axioline F helyi busz: Axioline F helyi busz
- Potenciál: Az Axioline F lokális busz (UBus) tápellátása: Potenciál: Az Axioline F lokális busz (UBus) tápellátása
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / 24 V-os tápellátás (perifériák): 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Axioline F-csatlakozó: Axioline F-csatlakozó
- Tesztelés (mérgező gáz): Tesztelés (mérgező gáz)
- Vizsgálati szabvány: ISA-71.04-2013 G3 Harsh A csoport; IEC 60068-2-60:2015 4. módszer
- Relatív páratartalom: 75% ±3%
- H2S (hidrogén-szulfid) térfogatkoncentrációja: 50 ppb
- NO2 (nitrogén-dioxid) térfogatkoncentrációja: 1250 ppb
- Cl2 (klór) térfogatkoncentrációja: 10 ppb
- SO2 (kén-dioxid) térfogatkoncentrációja: 300 ppb
- Maximális kimeneti áram modulonként: max. 4 A (külső biztosíték szükséges)
- Minimális terhelés: 10 kΩ
- Kimeneti áram kikapcsolt állapotban: max. 300 µA
- Kapcsolási frekvencia: max. 10000 másodpercenként (minimum 50 mA terhelési áramnál); max. Másodpercenként 1 (névleges induktív terhelésnél); max. 16 másodpercenként (névleges terhelésnél)
- Túlterheléses viselkedés: Leállítás automatikus újraindítással
- Jelkésleltetés: max. 100 µs (bekapcsoláskor); max. 100 µs (kikapcsoláskor, minimális terhelési áram 50 mA)
- Kimeneti áram földzárlat esetén kikapcsolt állapotban:< 1 mA
- Potenciál: Tápegység digitális bemeneti és kimeneti modulokhoz (UIO): Potenciál: Tápegység digitális bemeneti és kimeneti modulokhoz (UIO)
- Termék típus
Digitális modul
- Gyártói szám
AXL F DI8/1 DO8/1 XC 1H
- Digitális bemenetek száma (max.)
8
- Bemenetek száma (max.)
8
- Kimenetek száma (max.)
8
- Bemenetek
8 x
- Kimenetek száma
8 x
- Kimeneti áram (max.) csatornánként
500 mA
- Feszültség kimeneti jel
24 V
- Üzemi feszültség
24 V/DC
5 V/DC
- Magasság
126.1 mm
- Hossz
54 mm
- Szélesség
35 mm
IP20
- Méret
(H x Sz x Ma) 54 x 35 x 126.1 mm
- Csatlakozási technika
1 vezeték
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
4 A
- Gyártói szám
2702017
- Kivitel
blokk moduláris
- Szerelési mód
szerelősínek
- Max. környezeti hőmérséklet
70 °C
- Környezeti hőmérséklet (min.)
-40 °C
- Mélység
52.649984 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitális modul 24 V/DC, 5 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitális modul 24 V/DC, 5 V/DC
Leírás
Axioline F, digitális bemeneti/kimeneti modul, digitális bemenetek: 8, 24 V DC, csatlakozástechnika: 1 vezetékes, digitális kimenetek: 8, 24 V DC, 500 mA, csatlakozástechnika: 1 vezetékes, szélsőséges körülményekre alkalmas változat, átviteli sebesség a lokális buszon: 100 Mbit/s, védettség: IP20, buszcsatlakozó modullal és Axioline F csatlakozókkal együtt
