Name: Phoenix Contact AXL F DO16/2 2H 1027904 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2208989
Availability: BackOrder

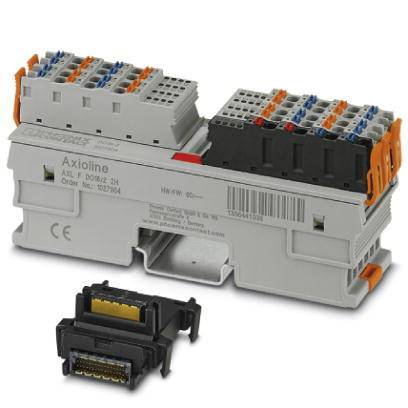

Elektronikus csatlakozók és modulok narancssárga, kék és szürke elemekkel. A fő modul az 'Axioline' feliratot viseli.

Egy elektronikus modul több be- és kimeneti porttal, gombokkal és LED-kijelzőkkel, amelyet folyamatok vezérlésére használnak.

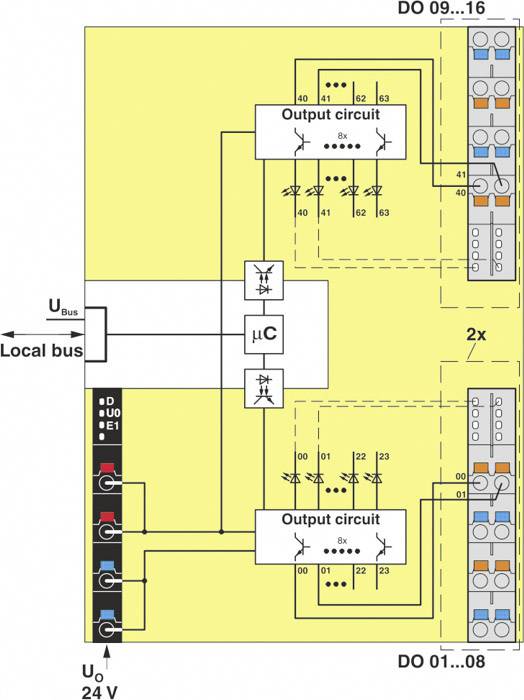

Egy elektromos áramkör diagramja két kimeneti csoporttal (DO 01-08 és DO 09-16), helyi buszcsatlakozással és áramellátással (24 V).

A két kimeneti áramkörrel, helyi buszcsatlakozókkal és U_Bus, U_0 24 V feliratokkal ellátott kapcsolási rajz diagramja.

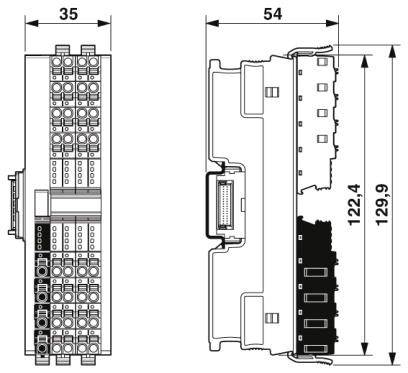

Az elektronikus alkatrész méretei: szélesség 35 mm, hosszúság 54 mm, magasság 122,4 mm és 129,9 mm között váltakozó.

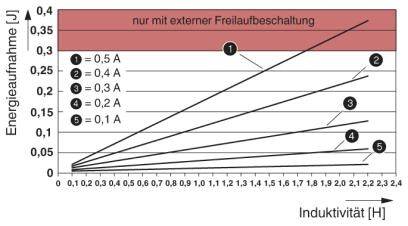

Diagram piros és fehér területekkel. Mutatja az energiafelvételt [J] az induktivitás [H] függvényében. Vonalak különböző amper-értékekhez (0,1-től 0,5 A-ig).

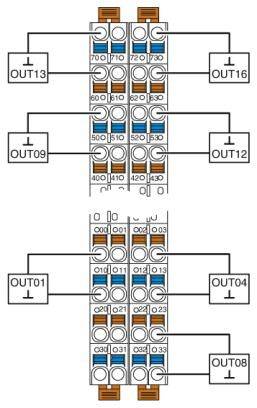

Villamos elosztó elvi rajza, amely 01-től 16-ig számozott (OUT01-OUT16) kimeneteket tartalmaz, különböző csatlakozóhelyeket és kapcsolódásokat mutat be.

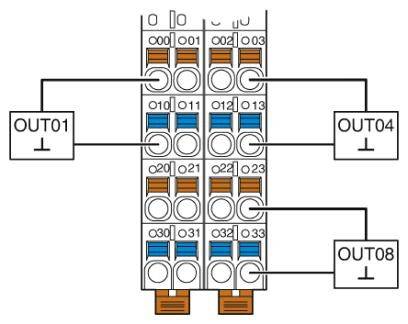

Egy elektromos csatlakozóegység kapcsolási rajza, amely négy kimenetet mutat: OUT01, OUT04, OUT08, amelyek különböző csatlakozókhoz vannak kötve.

1/8

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (82 990 Ft / Darab)

82 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védő áramkör: elektronikus túlfeszültség-védelmi tápfeszültség (35 V, 0,5 s)
Szín: közlekedési szürke A RAL 7042
Nettó súly: 212,8 g
Védettség: III (IEC 61140, EN 61140, VDE 0140-1)
Kimenetek száma: 16
Beépítési helyzet: bármilyen (nincs hőmérséklet-csökkenés)
Csupaszolási hossz: 8 mm
Vezető keresztmetszete merev min: 0,2 mm²
Vezető keresztmetszete max. 1,5 mm²
Min. Vezeték keresztmetszete rugalmas: 0,2 mm²
Max. Vezetékkeresztmetszet rugalmas: 1,5 mm²
Vezető keresztmetszete AWG min: 24
Vezető keresztmetszete AWG max: 16
Átviteli sebesség: 100 Mbit / s
Teljesítményfelvétel: max. 300 mW

Termék típus: I/O modul

Gyártói szám: AXL F DO16/2 2H

Kimenetek száma (max.): 16

Áram kimeneti jel: 500 mA

Kimeneti áram (max.) csatornánként: 500 mA

Üzemi feszültség (min.): 19.2 V/DC

Üzemi feszültség: 19.2 - 30 V/DC

Max. üzemi feszültség: 30 V/DC

Feszültség kimeneti jel: 24 V

Üzemi feszültség: 5 V/DC

Magasság: 129.9 mm

Hossz: 54 mm

Szélesség: 35 mm

: IP20

Méret: (H x Sz x Ma) 54 x 35 x 129.9 mm

Csatlakozási technika: 2 vezetékes

Csatlakozó: Push-in csatlakozó

Áramfelvét (max.): 60 mA

Gyártói szám: 1027904

Szerelési mód: Hordsínek

Max. környezeti hőmérséklet: +60 °C

Környezeti hőmérséklet (min.): -25 °C

Logikai feszültség UL: 5 V/DC

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Gyártói szám

Termék típus

Üzemi feszültség

Phoenix Contact AXL F DO16/2 2H 1027904 I/O modul 5 V/DC

Rendelési szám:2208989

Szállítás: 11. 20. [P.]

Conrad Electronic

Jelenlegi termék

1027904

I/O modul

5 V/DC

Min.: 1

Többszörös: 1

82 990 Ft^*

Phoenix Contact AXC F IL ADAPT 1020304 SPS bővítő egység 24 V/DC

Rendelési szám:2208975

Szállítás: 11. 20. [P.]

Conrad Electronic

1020304

SPS bővítő egység

24 V/DC

Min.: 1

Többszörös: 1

65 990 Ft^*

Phoenix Contact AXC F XT ETH 1TX 2403115 SPS bővítő egység 24 V/DC

Rendelési szám:2209737

Szállítás: 11. 20. [P.]

Conrad Electronic

2403115

SPS bővítő egység

24 V/DC

Min.: 1

Többszörös: 1

126 990 Ft^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Decentralizált I/O készülék

Rendelési szám:2209865

Szállítás: 2027. 02. 01. [H.]

Conrad Electronic

2702660

Decentralizált I/O készülék

Min.: 1

Többszörös: 1

78 990 Ft^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Decentralizált I/O készülék

Rendelési szám:2209863

Szállítás: 2027. 03. 16. [K.]

Conrad Electronic

2702658

Decentralizált I/O készülék

Min.: 1

Többszörös: 1

59 990 Ft^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Decentralizált I/O készülék 24 V/DC

Rendelési szám:2209864

Szállítás: 2027. 03. 16. [K.]

Conrad Electronic

2702659

Decentralizált I/O készülék

24 V/DC

Min.: 1

Többszörös: 1

66 990 Ft^*

Phoenix Contact AXL F BK PB XC 2702463 Buszcsatoló 24 V/DC

Rendelési szám:2209838

Szállítás: 11. 20. [P.]

Conrad Electronic

2702463

Buszcsatoló

24 V/DC

Min.: 1

Többszörös: 1

190 990 Ft^*

Phoenix Contact AXL F BK PN TPS 2403869 Buszcsatoló 24 V/DC

Rendelési szám:2209746

Szállítás: 11. 20. [P.]

Conrad Electronic

2403869

Buszcsatoló

24 V/DC

Min.: 1

Többszörös: 1

144 990 Ft^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O modul 5 V/DC

Rendelési szám:2209792

Szállítás: 2027. 04. 14. [Sze.]

Conrad Electronic

2701226

I/O modul

5 V/DC

Min.: 1

Többszörös: 1

128 990 Ft^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Rendelési szám:2208901

Szállítás: 11. 20. [P.]

Conrad Electronic

1004925

I/O modul

5 V/DC

Min.: 1

Többszörös: 1

111 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2208989 Phoenix Contact AXL F DO16/2 2H 1027904 I/O modul 5 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2208989 Phoenix Contact AXL F DO16/2 2H 1027904 I/O modul 5 V/DC

Leírás

16 digitális kimenet. 24 V/DC, 500 mA A szelepmozgatók csatlakoztatása 2-vezetékes technológiával. Egycsatornás diagnosztika. A minimális frissítési idő kevesebb, mint 100 µs. Mentett eszköz adattáblája.

Ez a szöveg gépi fordítással készült.
