Name: Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2208901
Availability: BackOrder

Elektronikus alkatrészek csatlakozókkal és modulokkal egy tartószerkezeten, ipari elektromos csatlakozásokhoz és vezérlésekhez használva.

'EL2022' típusú kapocs két digitális kimenettel, csatlakoztatva az 'E1' és 'E2' jelekhez. LED-ek jelzik az állapotot: 'E1' bekapcsolva, 'E2' kikapcsolva.

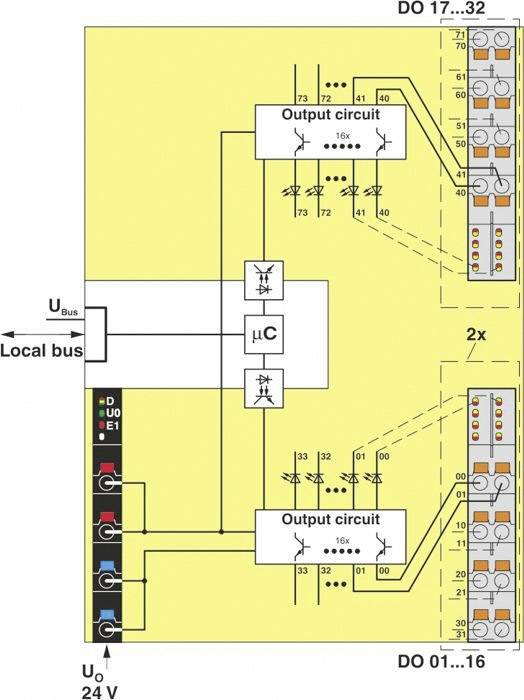

A kapcsolási rajz két kimeneti áramkört mutat, amelyeket egy mikrovezérlő irányít, helyi busz- és digitális kimeneti (DO) csatlakozókkal összekötve.

Elektromos kapcsolási rajz öt kimenettel (OUT01, OUT04, OUT13, OUT16, OUT17), amelyek vezetékezéssel egy központi kapcsolótáblához csatlakoznak.

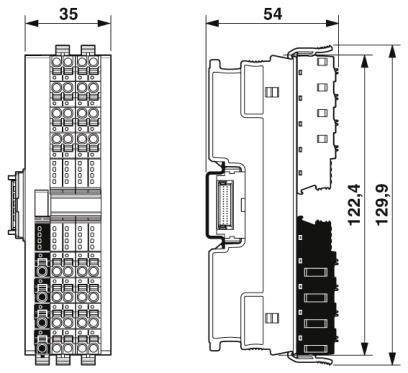

Két műszaki rajz egy elektronikai eszközről, oldalnézeti és frontális nézet 35 mm és 54 mm méretjelöléssel.

A diagram bemutatja az energia felvétel (J) és az induktivitás (H) közötti kapcsolatot öt különböző áramerősség mellett, 0,1 A-től 0,5 A-ig; a piros jelöléssel ellátott terület felső részén megjegyzés: 'csak külső szabad kikapcsolással'.

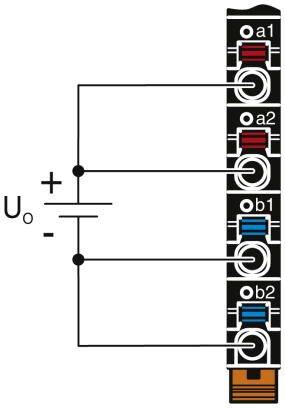

Elektromos áramkör ábrája: Két pár fénydióda (a1/a2 és b1/b2) csatlakoztatva egy Uo+ feszültségforráshoz.

1/7

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (111 990 Ft / Darab)

111 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védő áramkör: elektronikus túlfeszültség-védelmi tápfeszültség (35 V, 0,5 s)
Szín: közlekedési szürke A RAL 7042
Nettó súly: 159 g
Védettség: III (IEC 61140, EN 61140, VDE 0140-1)
Kimenetek száma: 32
Beépítési helyzet: bármilyen (nincs hőmérséklet-csökkenés)
Csupaszolási hossz: 8 mm
Szennyeződési fok 2.
Túlfeszültség-kategória: II (EN 61010-2-201 / UL 61010-2-201)
Vezető keresztmetszete merev min: 0,2 mm²
Vezető keresztmetszete max. 1,5 mm²
Min. Vezeték keresztmetszete rugalmas: 0,2 mm²
Max. Vezetékkeresztmetszet rugalmas: 1,5 mm²
Vezető keresztmetszete AWG min: 24
Vezető keresztmetszete AWG max: 16
Átviteli sebesség: 100 Mbit / s
Teljesítményfelvétel: max. 300 mW

Termék típus: I/O modul

Gyártói szám: AXL F DO32/1 2H

Kimenetek száma (max.): 32

Kimenetek száma: 32 x

Áram kimeneti jel: 500 mA

Kimeneti áram (max.) csatornánként: 500 mA

Üzemi feszültség (min.): 19.2 V/DC

Üzemi feszültség: 19.2 - 30 V/DC

Max. üzemi feszültség: 30 V/DC

Feszültség kimeneti jel: 24 V

Üzemi feszültség: 5 V/DC

Magasság: 129.9 mm

Hossz: 54 mm

Szélesség: 35 mm

: IP20

Méret: (H x Sz x Ma) 54 x 35 x 129.9 mm

Csatlakozási technika: 1 vezeték

Csatlakozó: Push-in csatlakozó

Áramfelvét (max.): 60 mA

Gyártói szám: 1004925

Szerelési mód: Hordsínek

Max. környezeti hőmérséklet: +60 °C

Környezeti hőmérséklet (min.): -25 °C

Logikai feszültség UL: 5 V/DC

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Gyártói szám

Termék típus

Üzemi feszültség

Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Rendelési szám:2208901

Szállítás: 11. 13. [P.]

Conrad Electronic

Jelenlegi termék

1004925

I/O modul

5 V/DC

Min.: 1

Többszörös: 1

111 990 Ft^*

Phoenix Contact AXC F IL ADAPT 1020304 SPS bővítő egység 24 V/DC

Rendelési szám:2208975

Szállítás: 11. 13. [P.]

Conrad Electronic

1020304

SPS bővítő egység

24 V/DC

Min.: 1

Többszörös: 1

65 990 Ft^*

Phoenix Contact AXC F XT ETH 1TX 2403115 SPS bővítő egység 24 V/DC

Rendelési szám:2209737

Szállítás: 11. 13. [P.]

Conrad Electronic

2403115

SPS bővítő egység

24 V/DC

Min.: 1

Többszörös: 1

126 990 Ft^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Decentralizált I/O készülék

Rendelési szám:2209865

Szállítás: 2027. 01. 25. [H.]

Conrad Electronic

2702660

Decentralizált I/O készülék

Min.: 1

Többszörös: 1

78 990 Ft^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Decentralizált I/O készülék

Rendelési szám:2209863

Szállítás: 2027. 03. 08. [H.]

Conrad Electronic

2702658

Decentralizált I/O készülék

Min.: 1

Többszörös: 1

59 990 Ft^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Decentralizált I/O készülék 24 V/DC

Rendelési szám:2209864

Szállítás: 2027. 03. 08. [H.]

Conrad Electronic

2702659

Decentralizált I/O készülék

24 V/DC

Min.: 1

Többszörös: 1

66 990 Ft^*

Phoenix Contact AXL F BK PB XC 2702463 Buszcsatoló 24 V/DC

Rendelési szám:2209838

Szállítás: 11. 13. [P.]

Conrad Electronic

2702463

Buszcsatoló

24 V/DC

Min.: 1

Többszörös: 1

190 990 Ft^*

Phoenix Contact AXL F BK PN TPS 2403869 Buszcsatoló 24 V/DC

Rendelési szám:2209746

Szállítás: 11. 13. [P.]

Conrad Electronic

2403869

Buszcsatoló

24 V/DC

Min.: 1

Többszörös: 1

144 990 Ft^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O modul 5 V/DC

Rendelési szám:2209792

Szállítás: 2027. 04. 07. [Sze.]

Conrad Electronic

2701226

I/O modul

5 V/DC

Min.: 1

Többszörös: 1

128 990 Ft^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O modul 5 V/DC

Rendelési szám:2208989

Szállítás: 11. 13. [P.]

Conrad Electronic

1027904

I/O modul

5 V/DC

Min.: 1

Többszörös: 1

82 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Leírás

32 digitális kimenet. 24 V/DC, 500 mA A szelepmozgatók csatlakoztatása 1-vezetékes technológiával. Egycsatornás diagnosztika. A minimális frissítési idő kevesebb, mint 100 µs. Mentett eszköz adattáblája.

Ez a szöveg gépi fordítással készült.
