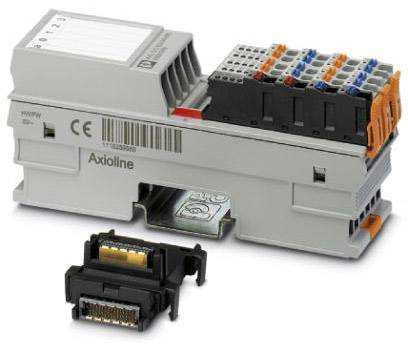

Egy Axioline-modul színes csatlakozókapcsokkal és CE-jelöléssel, mellette egy kompakt elektromos csatlakozó.

Hasonló kivitel

Szürke elektronikai alkatrész "DO 8/2 2A XC" felirattal. Felette számok: '0 1 2 3', alatta színes csatlakozók és szimbólumok.

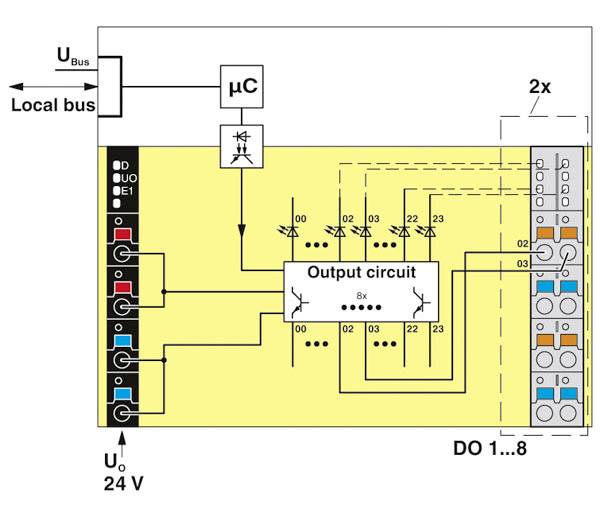

Egy kimeneti modul kapcsolási rajza mikrovezérlővel, 8-szoros kimeneti kapcsolással és csatlakozókkal. Baloldalt U-busz, jobboldalt DO-csatlakozók.

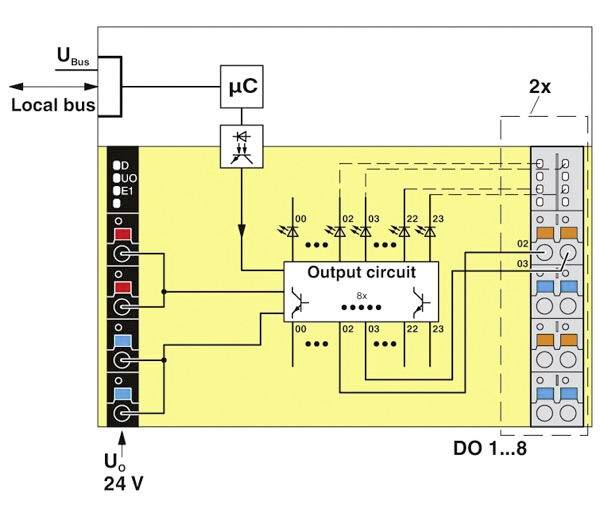

Egy kimeneti áramkör kapcsolási rajza mikroprocesszor vezérléssel. Bemutatja a nyomtatott áramköri lapon lévő csatlakozásokat és komponenseket.

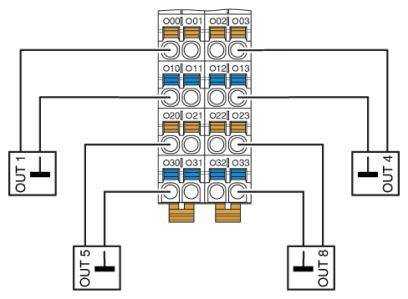

A blokkvázlat elektromos áramköröket mutat, amelyek OUT1, OUT4, OUT5 és OUT8 kimenetekkel vannak összekötve.

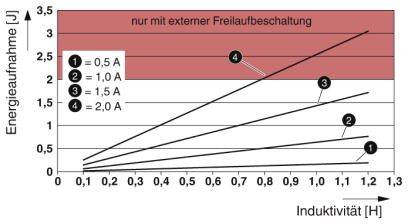

A diagram az energia felvételét mutatja az induktivitás függvényében különböző áramerősségek esetén (0,5A-től 2A-ig), figyelmeztetéssel a 'csak külső szabadonfutó áramkörrel' használatról.

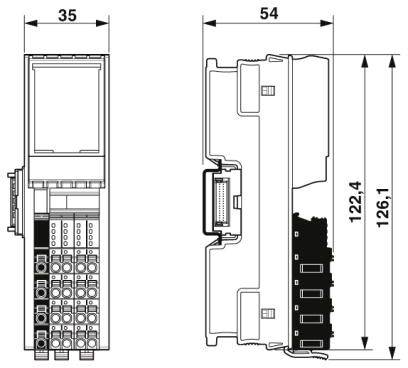

Műszaki rajz egy elektromos készülékről méretekkel: szélesség 35 mm, mélység 54 mm, magasság 126,1 mm. Oldalnézetet és elölnézetet mutat.

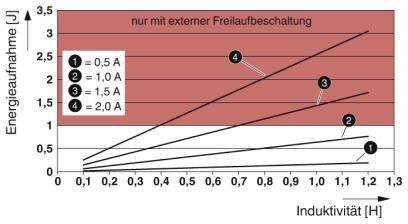

A diagram az energia felvételét (J) mutatja az induktivitás (H) függvényében különböző áramerősségek (0,5 A-től 2,0 A-ig) esetén.

1/8

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 6. K.

Szám

Összesen (74 008 Ft / Darab)

74 008 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védő áramkör: elektronikus túlfeszültség-védelmi tápfeszültség (35 V, 0,5 s)
Szín: közlekedési szürke A RAL 7042
Nettó súly: 191,1 g
Védettség: III (IEC 61140, EN 61140, VDE 0140-1)
Kimenetek száma: 8
Beépítési helyzet: bármilyen (nincs hőmérséklet-csökkenés)
Csupaszolási hossz: 8 mm
Vezető keresztmetszete merev min: 0,5 mm²
Vezető keresztmetszete max. 1,5 mm²
Min. Vezeték keresztmetszete rugalmas: 0,5 mm²
Max. Vezetékkeresztmetszet rugalmas: 1,5 mm²
Vezető keresztmetszete AWG min: 20
Vezető keresztmetszete AWG max: 16
Átviteli sebesség: 100 Mbit / s
Energiafogyasztás: max. 750 mW (01 HW-ig)

Termék típus: I/O modul

Gyártói szám: AXL F DO8/2 2A XC 1H

Áram kimeneti jel: 2 A

Kimeneti áram (max.) csatornánként: 2 A

Üzemi feszültség (min.): 19.2 V/DC

Üzemi feszültség: 19.2 - 30 V/DC

Max. üzemi feszültség: 30 V/DC

Feszültség kimeneti jel: 24 V

Üzemi feszültség: 5 V/DC

Magasság: 126.1 mm

Hossz: 54 mm

Szélesség: 35 mm

: IP20

Méret: (H x Sz x Ma) 54 x 35 x 126.1 mm

Csatlakozási technika: 2 vezetékes

Csatlakozó: Push-in csatlakozó

Áramfelvét (max.): 150 mA

Gyártói szám: 1035427

Szerelési mód: Hordsínek

Max. környezeti hőmérséklet: +60 °C

Környezeti hőmérséklet (min.): -25 °C

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209005 Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O modul 5 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209005 Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O modul 5 V/DC

Leírás

8 digitális kimenet. 24 V DC, 2 A. A szelepmozgatók csatlakoztatása 2-vezetékes technológiával. A minimális frissítési idő kevesebb, mint 150 µs. Mentett eszköz adattáblája. Extrém környezeti feltételek mellett is használható. Bővített hőmérsékleti tartomány -40 ° C ... + 70 ° C (lásd az adatlap "Sikeresen tesztelt: szélsőséges környezeti feltételek melletti használata" fejezetet). Részben festett áramköri lapok.
