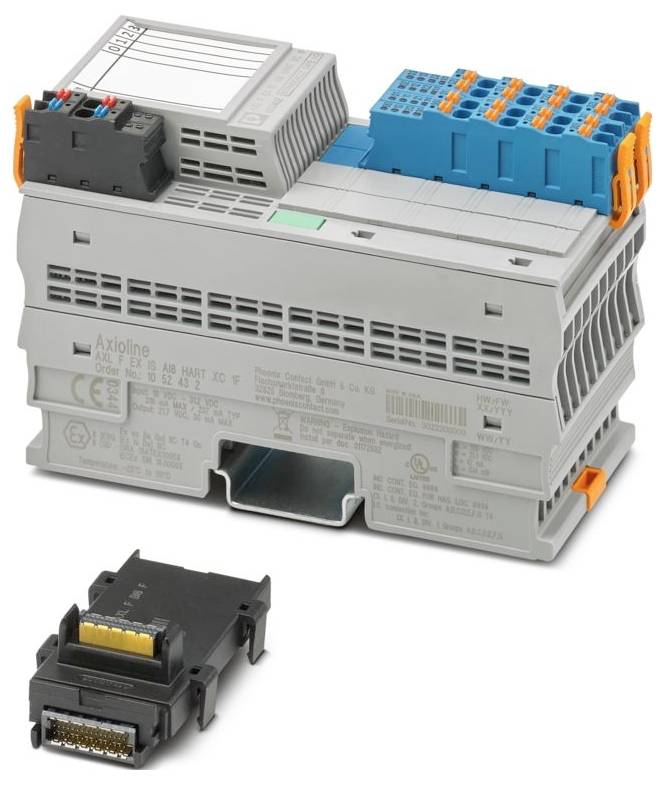

Phoenix Contact AXL F EX IS AI8 HART XC 1F 1052432 Analóg modul 24 V/DC, 5 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (321 252 Ft / Darab)
321 252 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline F
- Kialakítás: blokk moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 53,6 mm
- Magasság: 129,9 mm
- Mélység: 77,1 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C (standard); -40 °C ... 70 °C (Kiterjesztett, lásd az adatlap „Sikeresen tesztelt: Használat szélsőséges környezeti feltételek mellett” című fejezetét.)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1, EN 60664-1)
- Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozó megnevezése: Axioline F-csatlakozó
- Csupaszolási hossz: 8 mm
- Telepítési helyzet: bármilyen (nincs hőmérséklet-csökkenés)
- ATEX: ATEX
- IECEx: IECEx
- Átviteli sebesség: 100 Mbps
- Jelölés: Ex ec [ia Ga] IIC T4 Gc;[Ex ia Da] IIIC
- UL, USA / Kanada: Ipari Folytatás Egyenlet (E238705) szintén szerepel a listán
- Egyéni Folytatás Egyenlet a veszélyes hely függvényében. E196811
- Telepítés: I. osztály, 2. kategória, A, B, C, D T4 csoportok
- Gyújtószikramentes kimenetek: I. osztály, A, B, C, D csoportok | II. osztály, E, F, G csoportok | III. osztály | [Ex ia] Haz loc
- I. osztály, 2. zóna, AEx ec [ia Ga] IIC T4 Gc
- [AEx ia Da] IIIC
- Ex ec [ia Ga] IIC T4 Gc
- [Ex ia Da] IIIC
- Maximális teljesítményveszteség névleges körülmények között: 2,51 W
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 2
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Szállítási terjedelem: buszcsatlakozó modullal és Axioline F-csatlakozókkal együtt
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Tanúsítvány: E196811
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvét: max. 240 mA
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Védelmi áramkör: Túlfeszültség-védelem | elektronikus (35 V, 0,5 s); Fordított polaritás elleni védelem | Fordított polaritás elleni védődióda; Tranziens védelem | Szupresszordióda
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási móddal kapcsolatban: A vezeték-keresztmetszetekre vonatkozó információkat lásd az "Axioline F: Rendszer és telepítés" felhasználói kézikönyvben.
- Használati korlátozás: Használati korlátozás
- EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
- Különleges jellemzők: Extrém körülményekre alkalmas változat; gyújtószikramentes; HART funkcionalitás
- CCCex - Megjegyzés: Kínában tilos robbanásveszélyes környezetben használni.
- Biztonsággal kapcsolatos adatok: Biztonsággal kapcsolatos adatok
- Maximális kimeneti feszültség Uo: 24,8 V
- Max. kimeneti áram Io: 85,8 mA
- Max. kimeneti teljesítmény Po: 532 mW
- Maximális biztonsági feszültség: 250 V
- Ex-adatok: Ex-adatok
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- CCC / Kínai Ex: CCC / Kínai Ex
- Bemenetek címkézése: Aktív analóg bemenetek
- Bemeneti ellenállás árambemenet: 100 Ω (tipikus)
- Határfrekvencia (3 dB): 15 Hz
- Bemeneti jeláram: 4 mA ... 20 mA
- Bemenet leírása: HART-kompatibilis, aktív analóg bemeneti jelek
- Bemenetek száma: 8 (HART)
- Méretekkel kapcsolatos megjegyzés: A mélység TH 35-7,5 szerelősín (EN 60715 szabvány szerint) használata esetén érvényes.
- Analóg: Analóg:
- Tápfeszültség: 24 V DC
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Megjegyzés a csatlakozástechnikáról: árnyékolt, sodrott érpárak
- A/D átalakító felbontása: 12 bit
- Modul: Modul
- Beviteli címtartomány: 48 bájt
- Kimeneti címtartomány: 0 bájt
- Paraméteradat-követelmény: 27 bájt
- Konfigurációs adatkövetelmény: 6 bájt
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Mért érték ábrázolása: 16 bit (15 bit + előjel)
- Tesztfeszültség: 24 V tápellátás (perifériák) / Funkcionális földelés: 500 V AC, 60 Hz, 1 perc
- A/D konverziós idő: 500 µs
- Adatformátumok: Inline, S7-kompatibilis, szabványos formázás
- Axioline F helyi busz: Axioline F helyi busz
- Potenciál: Az Axioline F lokális busz (UBus) tápellátása: Potenciál: Az Axioline F lokális busz (UBus) tápellátása
- Potenciál: Bemenet analóg modulokhoz (UA): Potenciál: Bemenet analóg modulokhoz (UA)
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / 24 V-os tápellátás (perifériák): 500 V AC, 60 Hz, 1 perc
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / Funkcionális földelés: 500 V AC, 60 Hz, 1 perc
- Axioline F-csatlakozó: Axioline F-csatlakozó
- Bemeneti szűrő: 25 Hz
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / Analóg bemenetek: 1500 V AC, 60 Hz, 1 perc
- Tesztfeszültség: 24 V táp (perifériák) / Analóg bemenetek: 1500 V AC, 60 Hz, 1 perc
- Tesztfeszültség: Analóg bemenetek / Funkcionális földelés: 500 V AC, 60 Hz, 1 perc
- A, B / IIC: max. külső induktivitás Lo / max. külső kapacitás Co: 2,95 mH / 0,113 µF
- C / IIB, IIIC: maximális külső induktivitás Lo / maximális külső kapacitás Co: 18,95 mH / 0,86 µF
- D / IIA, E, F, G, III osztály: maximális külső induktivitás Lo / maximális külső kapacitás Co: 30,95 mH / 3,05 µF
- Szűrés: RFI-szűrés / passzív másodrendű TP
- Termék típus
Analóg modul
- Gyártói szám
AXL F EX IS AI8 HART XC 1F
- Bemenetek száma (max.)
8
- Üzemi feszültség
24 V/DC
5 V/DC
- Magasság
129.9 mm
- Hossz
77.1 mm
- Szélesség
53.6 mm
IP20
- Méret
(H x Sz x Ma) 77.1 x 53.6 x 129.9 mm
- Csatlakozási technika
2 vezetékes
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
240 mA
- Gyártói szám
1052432
- Kivitel
blokk moduláris
- Szerelési mód
szerelősínek
- Mélység
75.948224 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3562297 Phoenix Contact AXL F EX IS AI8 HART XC 1F 1052432 Analóg modul 24 V/DC, 5 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3562297 Phoenix Contact AXL F EX IS AI8 HART XC 1F 1052432 Analóg modul 24 V/DC, 5 V/DC
Leírás
Axioline F, analóg bemeneti modul, aktív analóg bemenetek: 8 (HART), 4 mA ... 20 mA, csatlakozástechnika: 2 vezetékes, átviteli sebesség a lokális buszon: 100 Mbit/s, szélsőséges körülményekre alkalmas változat, gyújtószikramentes, HART funkcionalitás, védettség: IP20, buszcsatlakozó modullal és Axioline F csatlakozókkal együtt
