Name: Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2136880
Availability: BackOrder

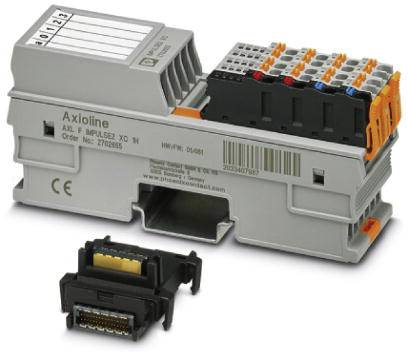

Egy Axioline-modul és egy csatlakozó. Elsősorban ipari automatizálási technológiákban használatos.

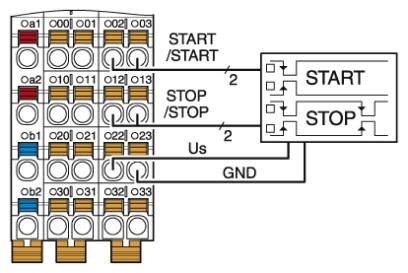

Egy elektromos kapcsolási rajz bemutatja a 'START', 'STOP' nyomógombok és a 001-től 032-ig terjedő kapcsok közötti kapcsolatokat, a bekötött bemenetek elrendezésével.

Egy elektromos terminálfedél 'IMPULSE2 XC' felirattal és 2702656-os azonosítószámmal. Különböző csatlakozókat és jelzőfényeket mutat.

Sémaszerű ábrázolás egy elektromos kapcsolási rajzról, amely egy csatlakozót mutat, bemeneti pontokkal (IN1 és IN4) és +24 V-os feszültséggel.

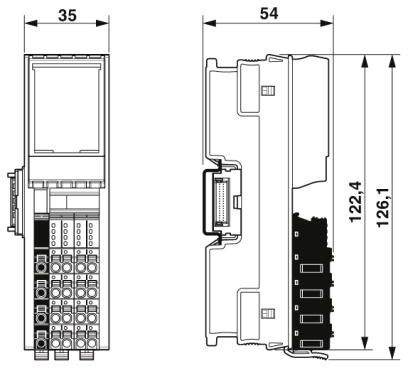

Műszaki rajz egy elektronikai eszközről méretekkel: szélesség 35 mm, magasság 126,1-126,4 mm, mélység 54 mm.

1/5

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Hamarosan elérhető

Szám

Összesen (373 990 Ft / Darab)

373 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

A bemenet leírása: EN 61131-2 1. és 3. típusú
Bemenetek száma: 4
Védő áramkör: elektronikus túlfeszültség-védelmi tápfeszültség (35 V, 0,5 s)
Bemeneti szűrési idő: 250 µs
Bemeneti feszültségtartomány \ "0 \" jel: -3 V DC ... 5 V/DC
Bemeneti feszültségtartomány: \ "1 \" jel: 11 V DC ... 30 V DC
Szín: közlekedési szürke A RAL 7042
Nettó súly: 134 g
Védettség: III (IEC 61140, EN 61140, VDE 0140-1)
Átviteli sebesség: 100 Mbit / s
Teljesítményfelvétel: max. 0,75 W

Termék típus: I/O modul

Gyártói szám: AXL F IMPULSE2 XC 1H

Digitális bemenetek száma (max.): 4

Bemenetek száma (max.): 4

Bemenetek: 4 x

Üzemi feszültség (min.): 19.2 V/DC

Üzemi feszültség: 19.2 - 30 V/DC

Max. üzemi feszültség: 30 V/DC

Üzemi feszültség: 5 V/DC

Magasság: 126.1 mm

Hossz: 54 mm

Szélesség: 35 mm

: IP20

Méret: (H x Sz x Ma) 54 x 35 x 126.1 mm

Csatlakozási technika: 1 vezeték

Áramfelvét (max.): 150 mA

Gyártói szám: 2702655

Szerelési mód: Hordsínek

Max. környezeti hőmérséklet: +60 °C

Környezeti hőmérséklet (min.): -25 °C

Logikai feszültség UL: 5 V/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2136880 Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2136880 Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC

Leírás

2 csatorna startos / stop interfésszel rendelkező magnetostriktív transzduktorokhoz. Csatornánként 5 stop esemény. Automatikus paraméter-feltöltés. 4 digitális bemenet. Mentett eszköz adattáblája. Diagnosztikai és állapotkijelzők. Extrém környezeti feltételek mellett is használható. Bővített hőmérsékleti tartomány -40 ° C ... + 70 ° C (lásd az adatlap "Sikeresen tesztelt: szélsőséges környezeti feltételek melletti használata" fejezetet). Részben festett áramköri lapok.

Ez a szöveg gépi fordítással készült.
