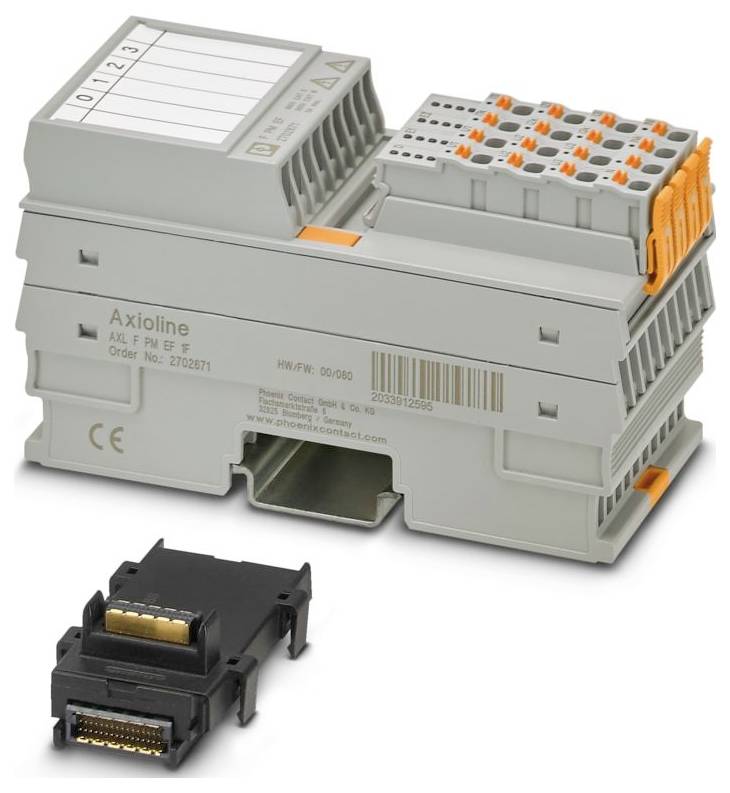

Phoenix Contact AXL F PM EF 1F 2702671 Funkcionális modul 5 V/DC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (275 990 Ft / Darab)
275 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline F
- Kialakítás: blokk moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 1,5 mm²
- Merev vezető keresztmetszete: 1,5 mm²
- Vezeték keresztmetszete AWG: 16
- Szélesség: 53,6 mm
- Magasság: 126,1 mm
- Mélység: 65,5 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Szennyezettségi osztály: 2
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozó megnevezése: Axioline F-csatlakozó
- Csupaszolási hossz: 8 mm
- Telepítési helyzet: bármilyen (nincs hőmérséklet-csökkentés)
- Átviteli sebesség: 100 Mbps
- Maximális teljesítményveszteség névleges körülmények között: 2,15 W
- Érintésvédelmi osztály II
- Interfészek száma: 2
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig, HW 01-től)
- Üzemmód: 32 szavas folyamatadat-művelet
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: max. 80 mA; tipikus 73 mA
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási móddal kapcsolatban: A vezeték-keresztmetszetekre vonatkozó információkat lásd az "Axioline F: Rendszer és telepítés" felhasználói kézikönyvben.
- Kizárólag 1,5 mm² keresztmetszetű, megerősített vagy dupla szigetelésű vezetéket használjon!
- Használati korlátozás: Használati korlátozás
- EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
- Méretekkel kapcsolatos megjegyzés: A mélység TH 35-7,5 szerelősín (EN 60715 szabvány szerint) használata esetén érvényes.
- Tápfeszültség: 5 V DC (buszcsatlakozó modulon keresztül)
- Modul: Modul
- Beviteli címtartomány: 64 bájt
- Kimeneti címtartomány: 0 bájt
- Paraméteradat-követelmény: 26 bájt
- Konfigurációs adatkövetelmény: 6 bájt
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Axioline F helyi busz: Axioline F helyi busz
- Potenciál: Az Axioline F lokális busz (UBus) tápellátása: Potenciál: Az Axioline F lokális busz (UBus) tápellátása
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Axioline F-csatlakozó: Axioline F-csatlakozó
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / Periféria terület AC: 4 kV, 50 Hz, 1 perc
- Tesztfeszültség: 4 kV, 50 Hz, 1 perc
- Termék típus
Funkcionális modul
- Gyártói szám
AXL F PM EF 1F
- Üzemi feszültség
5 V/DC
- Magasság
126.1 mm
- Hossz
65.5 mm
- Szélesség
53.6 mm
IP20
- Méret
(H x Sz x Ma) 65.5 x 53.6 x 126.1 mm
- Csatlakozási technika
Push-in csatlakozó
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
80 mA
- Gyártói szám
2702671
- Kivitel
blokk moduláris
- Szerelési mód
szerelősínek
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-25 °C
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579362 Phoenix Contact AXL F PM EF 1F 2702671 Funkcionális modul 5 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579362 Phoenix Contact AXL F PM EF 1F 2702671 Funkcionális modul 5 V/DC
Leírás
Axioline F, teljesítménymérő modul, átviteli sebesség a lokális buszon: 100 Mbit/s, védettség: IP20
