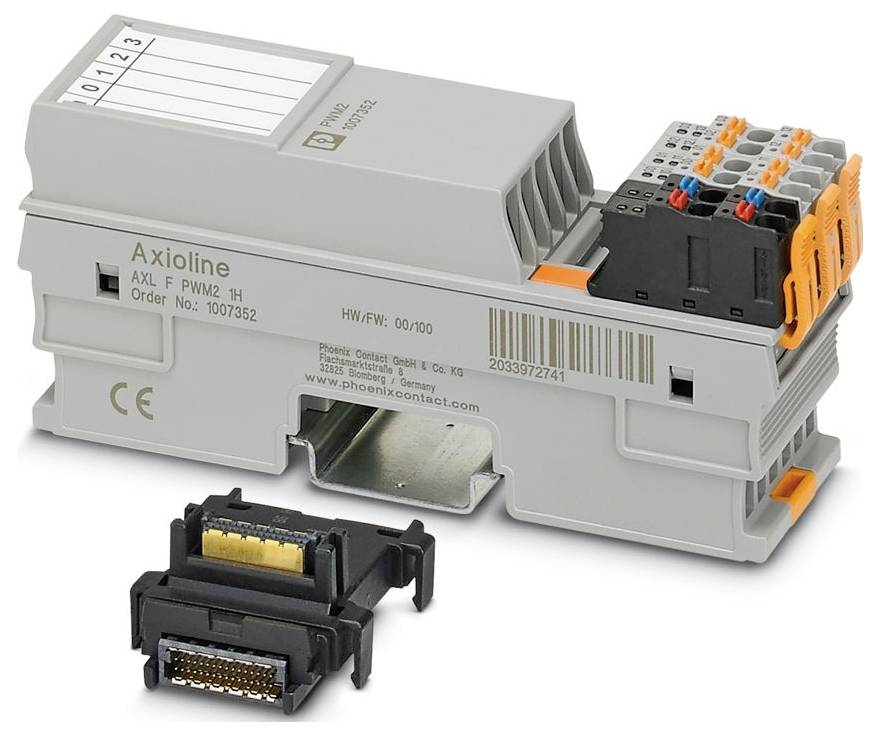

Phoenix Contact AXL F PWM2 1H 1007352 Funkció modul 24 V/DC, 5 V/DC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (125 990 Ft / Darab)
125 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline F
- Kialakítás: blokk moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 35 mm
- Magasság: 126,1 mm
- Mélység: 54 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1, EN 60664-1)
- Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozó megnevezése: Axioline F-csatlakozó
- Csupaszolási hossz: 8 mm
- Telepítési helyzet: bármilyen (nincs hőmérséklet-csökkenés)
- Frekvenciatartomány: 0 Hz ... 65535 Hz
- Átviteli sebesség: 100 Mbps
- Maximális teljesítményveszteség névleges körülmények között: 2,05 W
- Névleges áram IN: max. 500 mA (24 V DC esetén); max. 10 mA (5 V DC esetén)
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 2
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Működési mód: PWM, impulzusgenerátor, push-pull kimenet
- Szállítási terjedelem: buszaljzat modullal és Axioline F csatlakozókkal együtt
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC, beleértve az összes tűréshatárt, beleértve a feszültségingadozást is
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: max 1,1 A
- Névleges kimeneti feszültség: 24V (UO - 1,1V); 5V DC
- Rövidzárlatbiztos: igen
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Jelzés: Jelzés
- Védelmi áramkör: Túlfeszültség-védelem | elektronikus (35 V, 0,5 s); Fordított polaritás elleni védelem | párhuzamos dióda | külső 1 A-es biztosítékkal (csak üzembe helyezéshez)
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási móddal kapcsolatban: A vezeték-keresztmetszetekre vonatkozó információkat lásd az "Axioline F: Rendszer és telepítés" felhasználói kézikönyvben.
- Rövidzárlati áram: tipikusan 2,2 A (kb. 1,2 µs-ig, automatikus újrapróbálkozás kb. 40 µs után, 24 V-os kimenet); tipikusan 24 mA (5 V-os kimenet)
- Tranziens túlfeszültség-védelem: igen
- Különleges jellemzők: Impulzusszélesség-moduláció
- Kijáratok száma: 2
- Kimenet megnevezése: PWM kimenetek
- Méretekkel kapcsolatos megjegyzés: A mélység TH 35-7,5 szerelősín (EN 60715 szabvány szerint) használata esetén érvényes.
- Tápfeszültség: 24 V DC
- Modul: Modul
- Beviteli címtartomány: 0 bájt
- Kimeneti címtartomány: 8 bájt
- Paraméteradat-követelmény: 1 bájt
- Konfigurációs adatkövetelmény: 6 bájt
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Tesztfeszültség: 24 V tápellátás (perifériák) / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Induktív névleges terhelés: max. 12 VA (24 V DC névleges feszültségnél); max. 50 mVA (névleges feszültségnél 5 V DC)
- Lámpa névleges terhelése: max. 6 W (névleges feszültségen)
- Névleges terhelési ellenállás: max. 12 W (24 V DC névleges feszültségnél); max. 50 mW (névleges feszültség 5 V DC)
- Axioline F helyi busz: Axioline F helyi busz
- Potenciál: Az Axioline F lokális busz (UBus) tápellátása: Potenciál: Az Axioline F lokális busz (UBus) tápellátása
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / 24 V-os tápellátás (perifériák): 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Axioline F-csatlakozó: Axioline F-csatlakozó
- Kitöltési tényező: 0% ... 100 %
- Potenciálok: Tápfeszültség bemenet UO: Potenciálok: Tápfeszültség bemenet UO
- Termék típus
Funkció modul
- Gyártói szám
AXL F PWM2 1H
- Kimenetek száma (max.)
2
- Feszültség kimeneti jel
24 V
- Üzemi feszültség
24 V/DC
5 V/DC
- Magasság
126.1 mm
- Hossz
54 mm
- Szélesség
35 mm
IP20
- Méret
(H x Sz x Ma) 54 x 35 x 126.1 mm
- Csatlakozási technika
2 vezetékes
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
1.1 A
- Gyártói szám
1007352
- Kivitel
blokk moduláris
- Szerelési mód
szerelősínek
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-25 °C
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3561623 Phoenix Contact AXL F PWM2 1H 1007352 Funkció modul 24 V/DC, 5 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3561623 Phoenix Contact AXL F PWM2 1H 1007352 Funkció modul 24 V/DC, 5 V/DC
Leírás
Axioline F, funkciómodul, impulzusszélesség-moduláció, átviteli sebesség a lokális buszon: 100 Mbit/s, védettség: IP20, buszcsatlakozó modullal és Axioline F csatlakozókkal együtt
