Name: Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2136985
Availability: BackOrder

Egy szürke DIN-sínre szerelhető moduláris automatizálási eszköz csatlakozó sorkapcsokkal és egy külön dugaszolós adapter, oldalról ábrázolva.

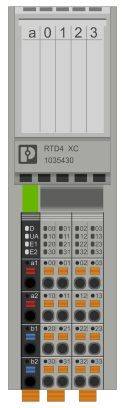

Automatizálási modul több számozott csatlakozóval hőmérséklet-érzékeléshez. Modell 'RTD4 XC 1005430'.

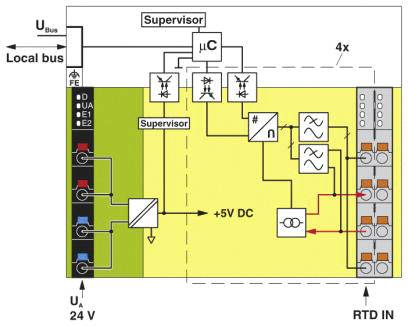

Felügyeleti rendszer blokkvázlata: mikroprocesszort, helyi buszkapcsolatot és 24V-ról 5V-ra történő DC feszültségátalakítást mutat.

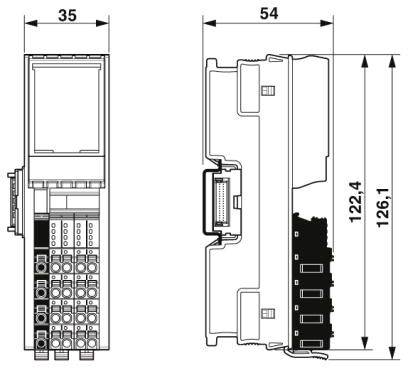

Műszaki rajz egy elektronikai eszközről méretekkel. Bal oldalon: szélesség 35 mm. Jobb oldalon: szélesség 54 mm, magasság 126,1 - 126,4 mm.

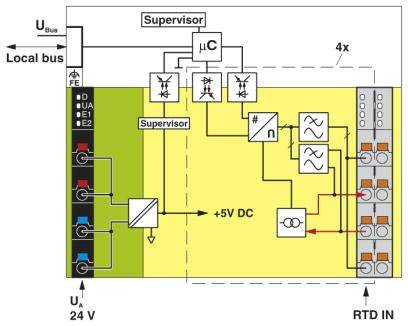

Egy elektronikus vezérlőegység blokkvázlata felügyeleti rendszerrel, mikroprocesszorral, buszkapcsolatokkal és feszültségjelzővel (24V DC).

Egy hőmérséklet-mérő elektromos kapcsolási rajza ellenállásos hőmérsékletmérővel (RTD), amely tartalmazza a csatlakozók elrendezését és a kapcsolódási pontokat.

RTD-érzékelő bekötési rajza: Mutatja a U+, I+, I-, U-, ellenállás-vezeték (RL) csatlakozási pontjait és a földelési pontot.

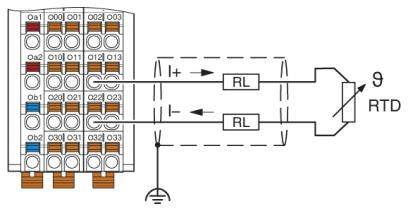

RTD-érzékelő bekötési rajza: Csatlakozókapcsok jelölésekkel és szimbólumokkal az áramirányok és a földelés feltüntetésével.

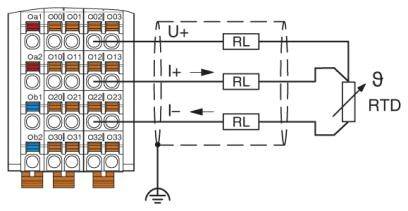

RTD-érzékelő kapcsolási rajza: Csatlakozók U+, I+, I- és ellenállások (RL) feltüntetésével. RTD 9-cel jelölve. Földcsatlakozás lent.

1/9

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (175 990 Ft / Darab)

175 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

A bemenet leírása: ellenállásos hőmérséklet-érzékelők bemenetei
Bemenetek száma: 4 (ellenállásos hőmérséklet-érzékelőknél)
Védő áramkör: elektronikus túlfeszültség-védelmi tápfeszültség (35 V, 0,5 s)
Bemeneti szűrési idő: 40 ms
Szín: közlekedési szürke A RAL 7042
Nettó súly: 144 g
Védettség: III (IEC 61140, EN 61140, VDE 0140-1)
Beépítési helyzet: bármilyen (nincs hőmérséklet-csökkenés)
Csupaszolási hossz: 8 mm
Vezető keresztmetszete merev min: 0,2 mm²
Vezető keresztmetszete max. 1,5 mm²
Min. Vezeték keresztmetszete rugalmas: 0,2 mm²
Max. Vezetékkeresztmetszet rugalmas: 1,5 mm²
Vezető keresztmetszete AWG min: 24
Vezető keresztmetszete AWG max: 16
Átviteli sebesség: 100 Mbit / s
Teljesítményfelvétel: max. 700 mW
Felbontású A / D konverter: 24 bit

Termék típus: I/O modul

Gyártói szám: AXL F RTD4 XC 1H

Analóg bemenetek száma (max.): 4

Bemenetek száma (max.): 4

Üzemi feszültség (min.): 19.2 V/DC

Üzemi feszültség: 19.2 - 30 V/DC

Max. üzemi feszültség: 30 V/DC

Üzemi feszültség: 5 V/DC

Magasság: 126.1 mm

Hossz: 54 mm

Szélesség: 35 mm

: IP20

Méret: (H x Sz x Ma) 54 x 35 x 126.1 mm

Csatlakozási technika: 2-, 3-, 4-vezeték

Csatlakozó: Push-in csatlakozó

Áramfelvét (max.): 140 mA

Gyártói szám: 1035430

Szerelési mód: Hordsínek

Max. környezeti hőmérséklet: +60 °C

Környezeti hőmérséklet (min.): -25 °C

Logikai feszültség UL: 5 V/DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC

Leírás

Axioline F XC, hőmérsékletmérő modul, analóg bemenetek: 4 (ellenállásos hőmérséklet-érzékelőkhöz), csatlakozási technológia: 2, 3, 4-vezetékes (árnyékolt), átviteli sebesség a helyi buszon: 100 Mbit / s, szélsőséges körülmények között változó, védelmi osztály: IP20, tartozék Busz alapmodul és Axioline F dugók

Ez a szöveg gépi fordítással készült.
