Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC vásárlása

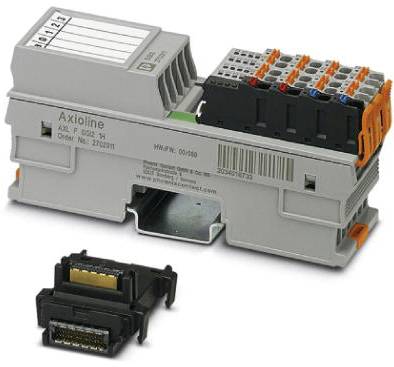

Szürke elektronikai eszköz csatlakozókapcsokkal és feliratozási mezővel, mellette egy külön fekete-arany csatlakozómodul.

Hasonló kivitel

Digitális bemenetekkel rendelkező modul, számozott csatlakozókkal és jelzésekkel ellátva.

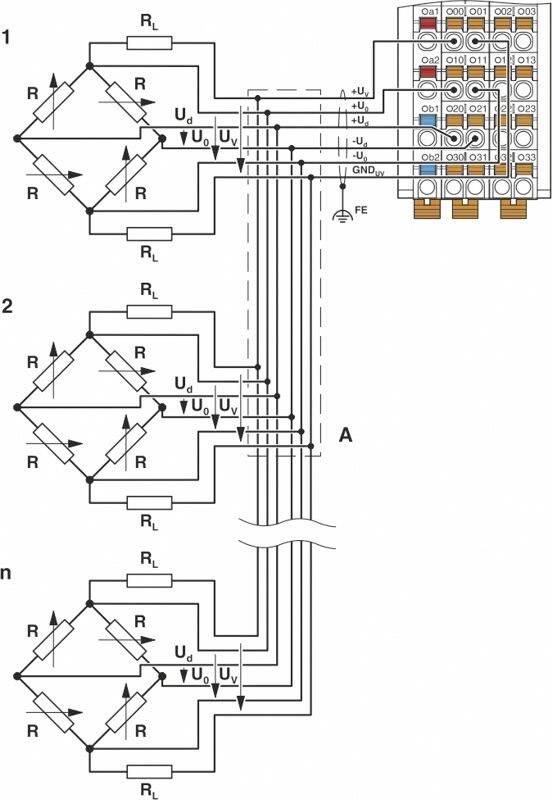

A kapcsolási rajz párhuzamosan kötött egyenirányító hidakat mutat, amelyek csatlakoznak az 'A', 'U0' és 'Ud' mérési pontokhoz a tesztpanelen.

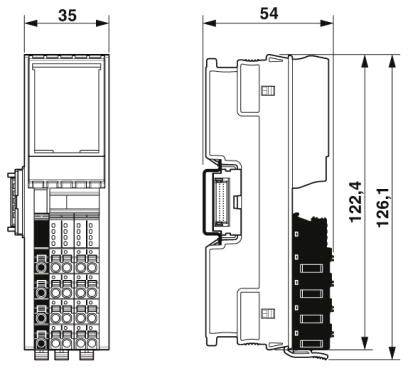

Műszaki rajz egy elektromos modulról két nézetben. Balra: előlnézet csatlakozókkal. Jobbra: oldalnézet méretekkel: 35 mm szélesség, 54 mm mélység, 126,1 mm magasság.

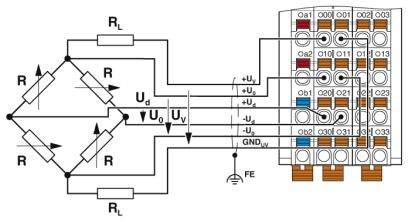

Egy egyenirányító áramköri rajza több ellenállással, diódákkal és csatlakozókkal. Bemutatja az áramfolyam útvonalait és a megjelölt csatlakozási pontokat.

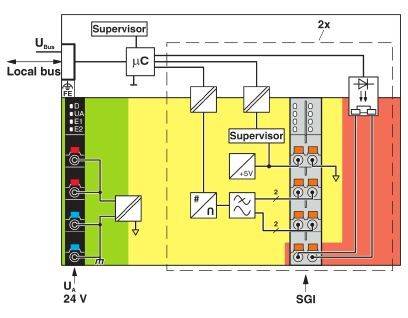

Egy felügyeleti rendszer kapcsolási rajza, amely tartalmaz egy felügyelő egységet, mikrovezérlőt, helyi buszcsatlakozókat és különböző funkciókhoz rendelt színkódolt területeket.

1/6

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 6. K.

Szám

Összesen (162 197 Ft / Darab)

162 197 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

A bemenet leírása: Bemeneti csatornák a feszültségmérőkhez
Bemenetek száma: 2
Védőáramkör: túlfeszültség-védelem a tápfeszültség-elnyomás dióda
Szín: közlekedési szürke A RAL 7042
Nettó súly: 187,7 g
Védettség: III (IEC 61140, EN 61140, VDE 0140-1)
Kimenetek száma: 2
Beépítési helyzet: bármilyen (nincs hőmérséklet-csökkenés)
Átviteli sebesség: 100 Mbit / s
Energiafogyasztás: tipikus 325 mW

Termék típus: I/O modul

Gyártói szám: AXL F SGI2 1H

Üzemi feszültség (min.): 19.2 V/DC

Üzemi feszültség: 19.2 - 30 V/DC

Max. üzemi feszültség: 30 V/DC

Feszültség kimeneti jel: 5 V

Üzemi feszültség: 5 V/DC

Magasság: 126.1 mm

Hossz: 54 mm

Szélesség: 35 mm

: IP20

Méret: (H x Sz x Ma) 54 x 35 x 126.1 mm

Csatlakozási technika: Vezeték

Áramfelvét (max.): 65 mA

Gyártói szám: 2702911

Szerelési mód: Hordsínek

Megszólalási idő tS: 0.2 ms

Max. környezeti hőmérséklet: +60 °C

Környezeti hőmérséklet (min.): -25 °C

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2137506 Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2137506 Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC

Leírás

2 nagy pontosságú bemenet a feszültségmérőkhöz. Gyárilag beállított mérési tartományok névleges paraméterekkel. A jellemző értékek kézi bevitele. A folyamatadatok frissítése paraméterezhető 200 μs és 100 ms közötti lépésekben. Beállítható a folyamatkörnyezetben útvonal-összehasonlítás segítségével. 2-pont beállítása. A feszültségmérők csatlakoztatása 6- és 4-vezetékes technológiával. Bővített huzalszakadás-érzékelés. Az érzékelő tápfeszültsége 115 mA-ig (8 mérőcellák, csatornánként 350 Ω). Minden csatornán: alacsony ellenállású, potenciálmentes érintkező. A csatornák paraméterezése egymástól függetlenül a buszrendszeren keresztül. Tara eszközt.

Ez a szöveg gépi fordítással készült.
