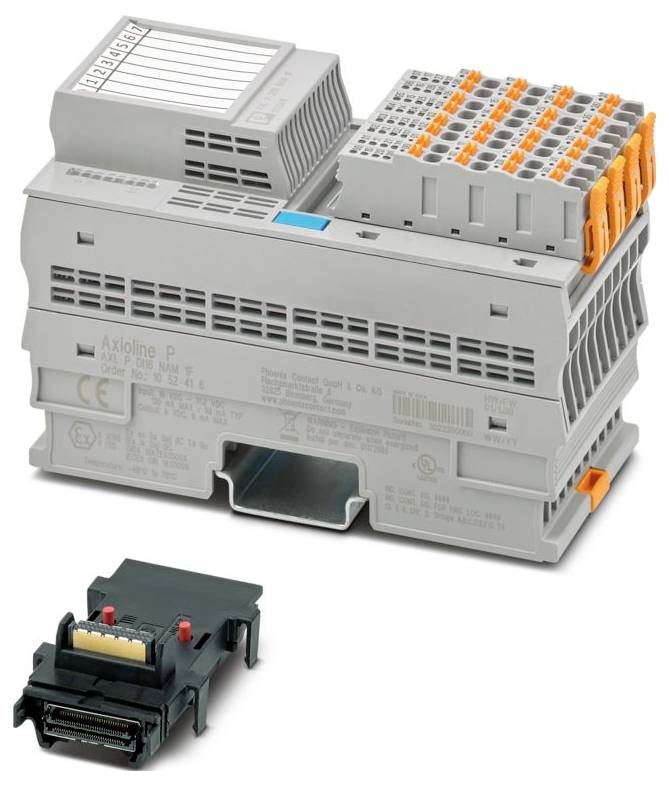

Phoenix Contact AXL P DI16 NAM 1F 1052416 Digitális modul 24 V/DC, 5 V/DC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (336 990 Ft / Darab)
336 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline P
- Kialakítás: blokk moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 53,6 mm
- Magasság: 126,1 mm
- Mélység: 77,14 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1, EN 60664-1)
- Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozó megnevezése: Axioline P-csatlakozó
- Csupaszolási hossz: 8 mm
- Telepítési helyzet: bármilyen (nincs hőmérséklet-csökkentés)
- ATEX: ATEX
- IECEx: IECEx
- Átviteli sebesség: 100 Mbps
- Címkézés: I. osztály, 2. kategória, A, B, C, D, T4 csoportok; I. osztály, 2. zóna, IIC T4
- UL, USA / Kanada: I. osztály, 2. kategória, A, B, C, D csoportok T4
- I. osztály, 2. zóna, IIC T4
- Maximális teljesítményveszteség névleges körülmények között: 3,17 W
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 2
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 2000 m tengerszint feletti magasságig)
- Szállítási terjedelem: buszaljzat modullal és Axioline P csatlakozókkal
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC
- Tanúsítvány: E196811
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: max. 135 mA; tipikus 110 mA
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Védelmi áramkör: Túlfeszültség-védelem | elektronikus (35 V, 0,5 s); Fordított polaritás elleni védelem | Fordított polaritás elleni védődióda; Tranziens védelem | Szupresszordióda
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 2000 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási móddal kapcsolatban: A vezeték-keresztmetszetekkel kapcsolatos információkat lásd az „Axioline P: Rendszer és telepítés” felhasználói kézikönyvben.
- Használati korlátozás: Használati korlátozás
- EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
- Különleges jellemzők: NAMUR funkcionalitás
- CCCex - Megjegyzés: Kínában tilos robbanásveszélyes környezetben használni.
- Ex-adatok: Ex-adatok
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- CCC / Kínai Ex: CCC / Kínai Ex
- Bemenet megnevezése: Digitális bemenetek
- Bemenet leírása: NAMUR-kompatibilis digitális bemeneti jelek
- Bejáratok száma: 16 (NAMUR)
- Méretekkel kapcsolatos megjegyzés: A mélység TH 35-7,5 szerelősín (EN 60715 szabvány szerint) használata esetén érvényes.
- Digitális:: Digitális:
- Tápfeszültség: 5 V DC (buszcsatlakozó modulon keresztül)
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Modul: Modul
- Azonosító kód (hex): nincs
- Bemeneti címtartomány: 2 bájt (Firmware 1.00); 4 bájt (Firmware 1.03-tól kezdődően)
- Kimeneti címtartomány: 0 bájt
- Névleges bemeneti feszültség UIN: 8,2 V DC
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Tesztfeszültség: 24 V tápellátás (perifériák) / Funkcionális földelés: 500 V AC, 60 Hz, 1 perc
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / Funkcionális földelés: 500 V AC, 60 Hz, 1 perc
- Axioline P helyi busz: Axioline P helyi busz
- Potenciálok: Tápfeszültség (UL): Potenciálok: Tápfeszültség (UL)
- Potenciál: Az Axioline P lokális busz (UBus) tápellátása: Potenciál: Az Axioline P lokális busz (UBus) tápellátása
- Axioline P csatlakozók: Axioline P csatlakozók
- Tesztfeszültség: 5 V-os helyi busz (U-busz) tápellátás / digitális bemenetek: 1500 V AC, 60 Hz, 1 perc
- Tesztfeszültség: 24 V táp (perifériák) / digitális bemenetek: 1500 V AC, 60 Hz, 1 perc
- Tesztfeszültség: Digitális bemenetek / Funkcionális földelés: 500 V AC, 60 Hz, 1 perc
- Termék típus
Digitális modul
- Gyártói szám
AXL P DI16 NAM 1F
- Digitális bemenetek száma (max.)
16
- Bemenetek száma (max.)
16
- Kimenetek száma (max.)
0
- Bemenetek
16 x
- Kimenetek száma
0 x
- Üzemi feszültség
24 V/DC
5 V/DC
- Magasság
126.1 mm
- Hossz
77.14 mm
- Szélesség
53.6 mm
IP20
- Méret
(H x Sz x Ma) 77.14 x 53.6 x 126.1 mm
- Csatlakozási technika
2 vezetékes
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
135 mA
- Gyártói szám
1052416
- Kivitel
blokk moduláris
- Szerelési mód
szerelősínek
- Max. környezeti hőmérséklet
70 °C
- Környezeti hőmérséklet (min.)
-40 °C
- Mélység
75.948224 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3562259 Phoenix Contact AXL P DI16 NAM 1F 1052416 Digitális modul 24 V/DC, 5 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3562259 Phoenix Contact AXL P DI16 NAM 1F 1052416 Digitális modul 24 V/DC, 5 V/DC
Leírás
Axioline P, digitális bemeneti modul, digitális bemenetek: 16 (NAMUR), 8 V DC, csatlakozástechnika: 2 vezetékes, NAMUR funkcionalitás, átviteli sebesség a lokális buszon: 100 Mbit/s, védettség: IP20, buszcsatlakozó modullal és Axioline P csatlakozókkal együtt
