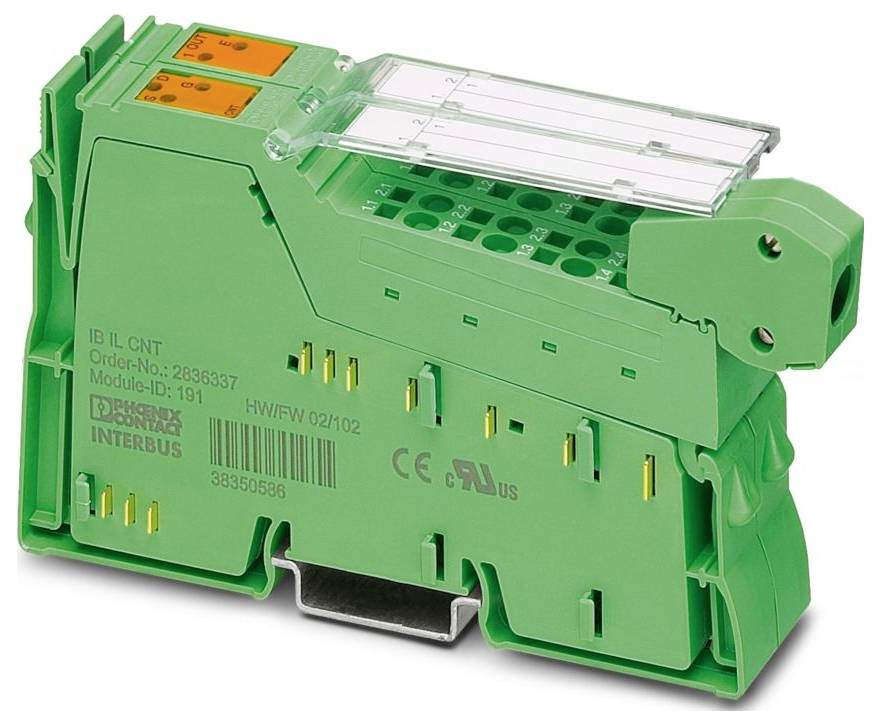

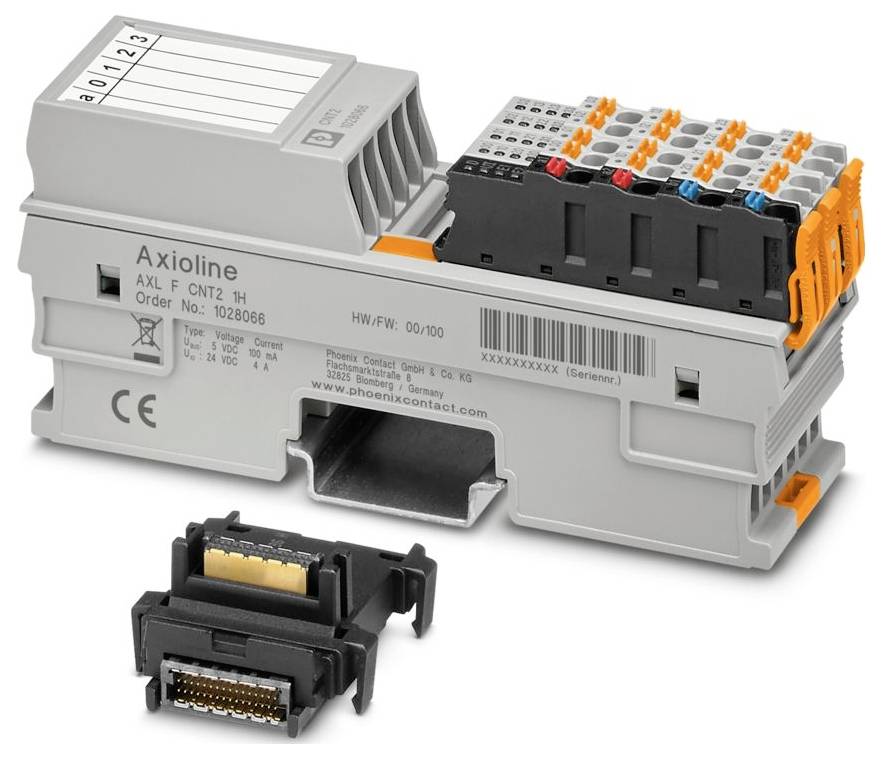

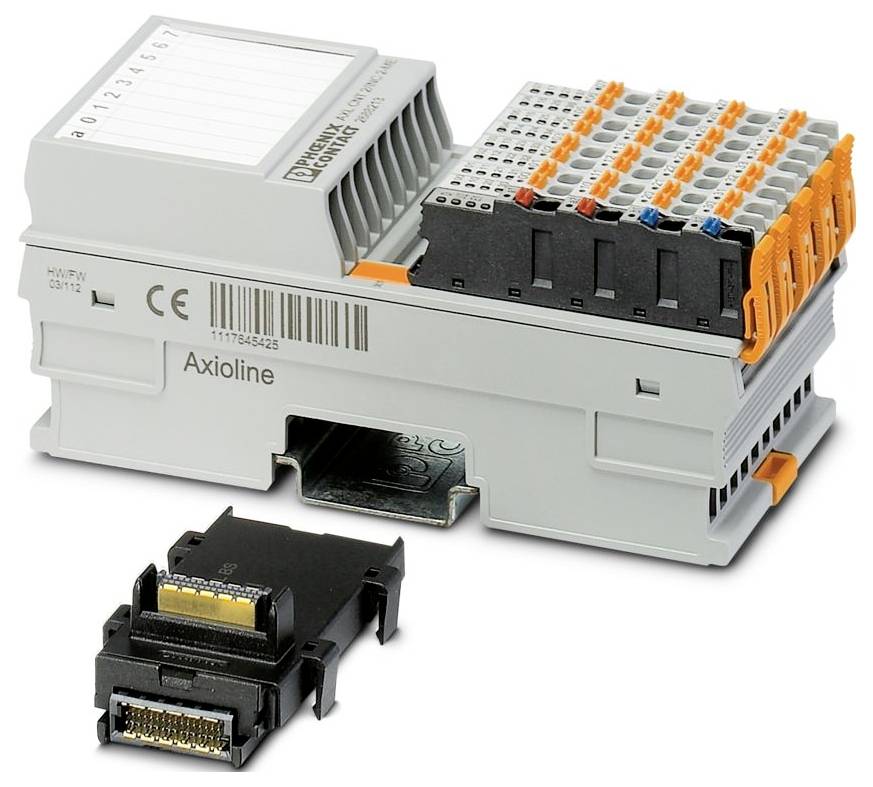

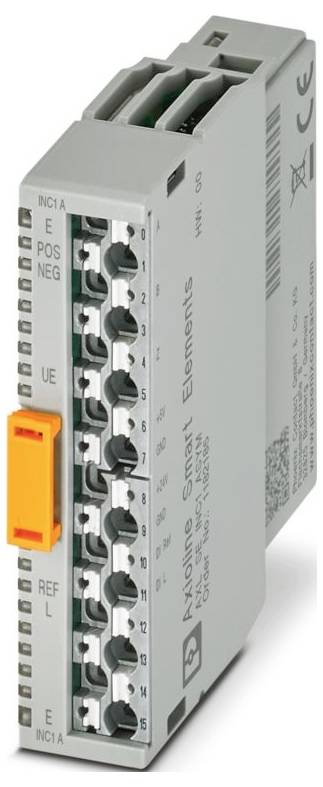

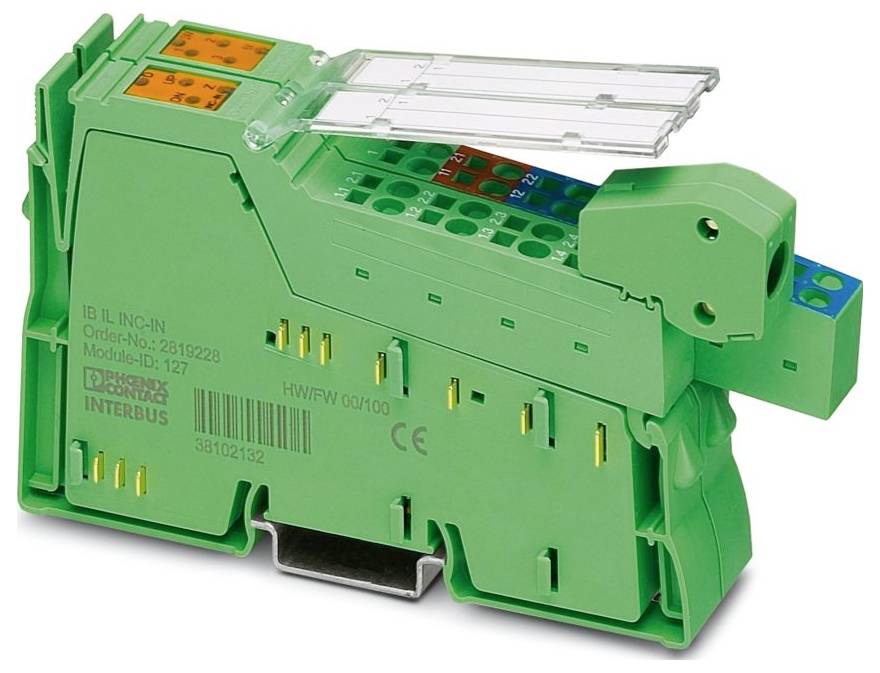

Hasonló kivitel

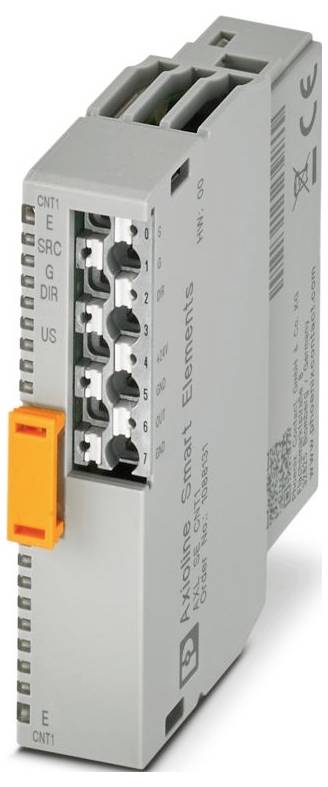

Phoenix Contact AXL SE CNT1 1088131 Funkció modul 24 V/DC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (85 990 Ft / Darab)
85 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline Smart Elements
- Kialakítás: moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 14,9 mm
- Magasság: 62,2 mm
- Mélység: 62 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: Dugaszolható rögzítés (Smart Element slot)
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1, EN 60664-1)
- Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozás megnevezése: Periféria
- Csupaszolási hossz: 8 mm
- Telepítési pozíció: Lásd azt a rendszert, amelybe a Smart Elementet telepíti.
- Átviteli sebesség: Lásd a rendszert, amelyben a Smart Elementet használja.
- Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 1,5 mm²
- Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 1,5 mm²
- Maximális teljesítményveszteség névleges körülmények között: 1,75 W
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Kimenő feszültség: 24 V/DC
- Interfészek száma: 1
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: min. 20 mA (csatlakoztatott perifériák nélkül)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Védelmi áramkör: Túlfeszültség-védelem | Lásd a rendszert, amelyben az intelligens elemet használja; Fordított polaritás elleni védelem | Fordított polaritás elleni védődióda
- Bemeneti feszültség: 24 V egyenfeszültség
- Megnevezés: Szenzor/aktuátor tápellátás US
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási móddal kapcsolatban: A vezeték-keresztmetszetekre vonatkozó információkat lásd az "Axioline Smart Elements" felhasználói kézikönyvben.
- Bemeneti áram: tipikusan 2,3 mA
- Bemeneti frekvencia: max. 150 kHz
- Kimenet leírása: Push-pull kimenet (0 szinten GND-re kapcsol)
- Kimenetek száma: 1 (KI)
- Bemenet megnevezése: Számláló bemenet
- Kimenet megnevezése: Digitális kimenet
- A bemenet leírása: EN 61131-2 1. típus
- Bemenetek száma: 1 (Forrás)
- Digitális:: Digitális:
- Bemeneti feszültségtartomány "0" jel: -3 V DC ... 5 V/DC
- Bemeneti feszültségtartomány "1" jel: 15 V DC ... 30 V DC
- Tápfeszültség: 24 V DC
- Modul: Modul
- Azonosító kód (hex): nincs
- Folyamatadat-csatorna: 48 bit
- Beviteli címtartomány: 6 bájt
- Kimeneti címtartomány: 6 bájt
- Paraméteradat-követelmény: 20 bájt
- Konfigurációs adatkövetelmény: 7 bájt
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Tesztfeszültség: 24 V tápellátás (perifériák) / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Ellátás:: Ellátás:
- Számláló:: Számláló:
- Felbontás: 32 bit
- Intelligens elem interfész: Intelligens elem interfész
- Potenciál: Logikai tápellátás az intelligens elemek számára (USE): Potenciál: Logikai tápellátás az intelligens elemek számára (USE)
- Kezdés időpontja a működési készenlétig:< 500 ms
- Potenciális: Perifériás ellátás (UP): Potenciális: Perifériás ellátás (UP)
- Tesztfeszültség: Logikai táp / 24 V táp (perifériák): 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: Logikai táp / funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Periféria: Periféria
- Termék típus
Funkció modul
- Gyártói szám
AXL SE CNT1
- Digitális bemenetek száma (max.)
3
- Bemenetek száma (max.)
1
- Kimenetek száma (max.)
1
- Bemenetek
3 x
- Kimenetek száma
1 x
- Áram kimeneti jel
100 mA
- Kimeneti áram (max.) csatornánként
100 mA
- Feszültség kimeneti jel
24 V
- Üzemi feszültség
24 V/DC
- Magasság
62.2 mm
- Hossz
62 mm
- Szélesség
14.9 mm
IP20
- Méret
(H x Sz x Ma) 62 x 14.9 x 62.2 mm
- Csatlakozási technika
Push-in csatlakozó
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
700 mA
- Gyártói szám
1088131
- Kivitel
moduláris;
- Szerelési mód
Dugaszolható rögzítés (Smart Element foglalat)
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-25 °C
- Logikai feszültség UL
24 V/DC
- Tranzisztor kimenetek száma (max.)
1
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563384 Phoenix Contact AXL SE CNT1 1088131 Funkció modul 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563384 Phoenix Contact AXL SE CNT1 1088131 Funkció modul 24 V/DC
Leírás
Axioline Smart Elements, Funkciómodul, Számláló bemenet: 1, Vezérlő bemenet: 1, Számlálási irány bemenet: 1, Digitális kimenet: 1, 24 V DC, 100 mA, Védettségi osztály: IP20
