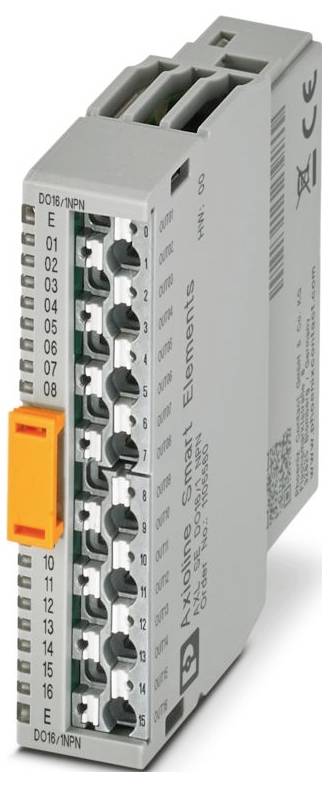

Phoenix Contact AXL SE DO16/1 NPN 1105560 Digitális modul 24 V/DC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (46 990 Ft / Darab)
46 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline Smart Elements
- Kialakítás: moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 14,9 mm
- Magasság: 62,2 mm
- Mélység: 62 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: Dugaszolható rögzítés (Smart Element slot)
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1, EN 60664-1)
- Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozás megnevezése: Periféria
- Csupaszolási hossz: 8 mm
- Telepítési pozíció: Lásd azt a rendszert, amelybe a Smart Elementet telepíti.
- Átviteli sebesség: Lásd a rendszert, amelyben a Smart Elementet használja.
- Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 1,5 mm²
- Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 1,5 mm²
- Maximális teljesítményveszteség névleges körülmények között: 1,85 W
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Kimenő feszültség 24 V
- Interfészek száma: 1
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: min. 14 mA (csatlakoztatott perifériák nélkül)
- Névleges kimeneti feszültség: 24 V DC
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Védelmi áramkör: Túlfeszültség-védelem | Lásd a rendszert, amelyben az intelligens elemet használja; Fordított polaritás elleni védelem | Párhuzamos dióda
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Csatlakozástípussal kapcsolatos megjegyzés: A vezeték-keresztmetszetekre vonatkozó információkat lásd az "Axioline Smart Elements" felhasználói kézikönyvben. Kis vezeték-keresztmetszet és nagy áram esetén a kapocs hőmérséklete akár 31 K-nel is meghaladhatja a környezeti hőmérsékletet. A kábelek kiválasztásakor vegye figyelembe az IEC vagy az UL szabvány szerinti megengedett üzemi hőmérsékletüket.
- Kijáratok száma: 16 (NPN)
- Kimenet megnevezése: Digitális kimenetek
- Digitális:: Digitális:
- Tápfeszültség: 24 V DC (kártya élcsatlakozón keresztül)
- Kimeneti feszültség kikapcsolt állapotban: min. 23 V (UP = 24 V DC esetén)
- Induktív lekapcsolási feszültséghatár: 30 V DC ... 55 V/DC
- Modul: Modul
- Azonosító kód (hex): nincs
- Folyamatadat-csatorna: 16 bit
- Beviteli címtartomány: 0 bájt
- Kimeneti címtartomány: 2 bájt
- Paraméteradat-követelmény: 9 bájt
- Konfigurációs adatkövetelmény: 6 bájt
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Tesztfeszültség: 24 V tápellátás (perifériák) / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Névleges induktív terhelés: 12 VA (1,2 H, 48 Ω, névleges feszültségen)
- Névleges terhelésű lámpák: 12 W (névleges feszültségen)
- Névleges terhelési ellenállás: 12 W (48 Ω, névleges feszültségen)
- Rövid impulzusokkal szembeni fordított feszültség ellenállás: feltételesen fordított feszültség ellenállás 0,5 A-ig 1 másodpercig
- Viselkedés induktív túlterhelés esetén: A kimenet tönkremehet
- Túláramvédelem: min. 0,7 A
- Maximális kimeneti áram modulonként: max. 6 A (Ügyeljen arra, hogy a maximálisan megengedett 6 A áramot ne lépje túl!)
- Minimális terhelés: 10 kΩ
- Kimeneti áram kikapcsolt állapotban: max. 100 µA
- Kapcsolási frekvencia: max. 1200 másodpercenként (ohmos terheléssel, minimum 50 mA terhelési árammal); max. Másodpercenként 1 (névleges induktív terhelésnél); max. 16 másodpercenként (névleges terhelésnél)
- Túlterheléses viselkedés: Leállítás automatikus újraindítással
- Jelkésleltetés: max. 100 µs (bekapcsoláskor); max. 100 µs (kikapcsoláskor, minimális terhelési áram 50 mA)
- Intelligens elem interfész: Intelligens elem interfész
- Potenciál: Logikai tápellátás az intelligens elemek számára (USE): Potenciál: Logikai tápellátás az intelligens elemek számára (USE)
- Kezdés időpontja a működési készenlétig:< 500 ms
- Potenciális: Perifériás ellátás (UP): Potenciális: Perifériás ellátás (UP)
- Tesztfeszültség: Logikai táp / 24 V táp (perifériák): 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: Logikai táp / funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Periféria: Periféria
- Termék típus
Digitális modul
- Gyártói szám
AXL SE DO16/1 NPN
- Kimenetek száma (max.)
16
- Bemenetek
0 x
- Kimenetek száma
16 x
- Áram kimeneti jel
500 mA
- Kimeneti áram (max.) csatornánként
500 mA
- Feszültség kimeneti jel
24 V
- Üzemi feszültség
24 V/DC
- Magasság
62.2 mm
- Hossz
62 mm
- Szélesség
14.9 mm
IP20
- Méret
(H x Sz x Ma) 62 x 14.9 x 62.2 mm
- Csatlakozási technika
1 vezeték
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
6 A
- Gyártói szám
1105560
- Kivitel
moduláris;
- Szerelési mód
Dugaszolható rögzítés (Smart Element foglalat)
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-25 °C
- Tranzisztor kimenetek száma (max.)
16
- Mélység
62 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Digitális modul 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Digitális modul 24 V/DC
Leírás
Axioline Smart Elements, digitális kimeneti modul, digitális kimenetek: 16 (NPN), 24 V DC, 500 mA, csatlakozástechnika: 1 vezetékes, védettség: IP20
