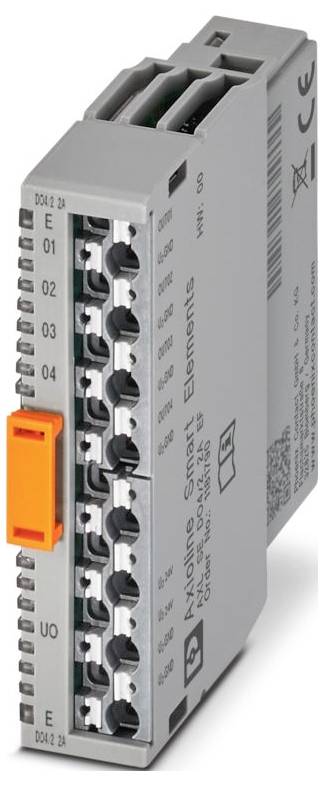

Phoenix Contact AXL SE DO4/2 2A EF 1181790 Digitális modul 24 V/DC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (33 990 Ft / Darab)
33 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline Smart Elements
- Kialakítás: moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 14,9 mm
- Magasság: 62,2 mm
- Mélység: 62 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: Dugaszolható rögzítés (Smart Element slot)
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1, EN 60664-1)
- Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozás megnevezése: Periféria
- Csupaszolási hossz: 8 mm
- Telepítési pozíció: Lásd azt a rendszert, amelybe a Smart Elementet telepíti.
- Átviteli sebesség: Lásd a rendszert, amelyben a Smart Elementet használja.
- Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 1,5 mm²
- Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 1,5 mm²
- Maximális teljesítményveszteség névleges körülmények között: 2,05 W
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Kimenő feszültség: 24 V/DC
- Interfészek száma: 1
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: max. 8 A (külső biztosíték szükséges)
- Névleges kimeneti feszültség: 24 V DC
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Védelmi áramkör: Túlfeszültség-védelem | elektronikus (35 V, 0,5 s); Fordított polaritás elleni védelem | párhuzamos dióda
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási móddal kapcsolatban: A vezeték-keresztmetszetekre vonatkozó információkat lásd az "Axioline Smart Elements" felhasználói kézikönyvben.
- Kijáratok száma: 4
- Kimenet megnevezése: Digitális kimenetek
- Digitális:: Digitális:
- Tápellátás: kártya élcsatlakozón keresztül
- Kimeneti feszültség kikapcsolt állapotban: max. 1 V
- Modul: Modul
- Azonosító kód (hex): nincs
- Folyamatadat-csatorna: 8 bit
- Beviteli címtartomány: 1 bájt
- Kimeneti címtartomány: 1 bájt
- Paraméteradat-követelmény: 3 bájt
- Konfigurációs adatkövetelmény: 7 bájt
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Névleges induktív terhelés: 48 VA (1,2 H, 12 Ω, 24 V DC esetén)
- Lámpák névleges terhelése: 24 W (24 V DC esetén)
- Névleges terhelési ellenállás: 48 W (12 Ω, a tápfeszültség tartományában)
- Viselkedés induktív túlterhelés esetén: A kimenet tönkremehet
- Túláramvédelem: min. 2,8 A
- Maximális kimeneti áram modulonként: max. 8 A (külső biztosíték szükséges | Figyelembe kell venni a teljesítménycsökkenést.)
- Minimális terhelés: 10 kΩ
- Kimeneti áram kikapcsolt állapotban: max. 300 µA
- Kapcsolási frekvencia: max. 1200 másodpercenként (ohmos terheléssel, minimum 50 mA terhelési árammal); max. Másodpercenként 1 (névleges induktív terhelésnél); max. 4 másodpercenként (névleges terhelésnél)
- Túlterheléses viselkedés: Leállítás automatikus újraindítással
- Jelkésleltetés: max. 100 µs (bekapcsoláskor); max. 100 µs (kikapcsoláskor, minimális terhelési áram 50 mA)
- Kimeneti áram földzárlat esetén kikapcsolt állapotban:< 1 mA
- Intelligens elem interfész: Intelligens elem interfész
- Potenciál: Logikai tápellátás az intelligens elemek számára (USE): Potenciál: Logikai tápellátás az intelligens elemek számára (USE)
- Kezdés időpontja a működési készenlétig:< 500 ms
- Tesztfeszültség: Logikai táp / funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Periféria: Periféria
- Tesztfeszültség: Logikai táp / 24 V táp FEL: 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: 24 V tápfeszültség UP / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Potenciálok: Perifériás tápellátás (UO): Potenciálok: Perifériás tápellátás (UO)
- Tesztfeszültség: Logikai táp / 24 V táp UO (perifériák): 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: 24 V táp UO (perifériák) / 24 V táp UP: 500 V AC, 50 Hz, 1 perc
- Vizsgálófeszültség: 24 V tápellátás UO (perifériák) / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Termék típus
Digitális modul
- Gyártói szám
AXL SE DO4/2 2A EF
- Kimenetek száma (max.)
4
- Kimenetek száma
4 x
- Áram kimeneti jel
2 A
- Kimeneti áram (max.) csatornánként
2 A
- Feszültség kimeneti jel
24 V
- Üzemi feszültség
24 V/DC
- Magasság
62.2 mm
- Hossz
62 mm
- Szélesség
14.9 mm
IP20
- Méret
(H x Sz x Ma) 62 x 14.9 x 62.2 mm
- Csatlakozási technika
2 vezetékes
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
8 A
- Gyártói szám
1181790
- Kivitel
moduláris;
- Szerelési mód
Dugaszolható rögzítés (Smart Element foglalat)
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-25 °C
- Mélység
62 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3565503 Phoenix Contact AXL SE DO4/2 2A EF 1181790 Digitális modul 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3565503 Phoenix Contact AXL SE DO4/2 2A EF 1181790 Digitális modul 24 V/DC
Leírás
Axioline Smart Elements, digitális kimeneti modul, digitális kimenetek: 4, 24 V DC, 2 A, csatlakozástechnika: 2 vezetékes, védettség: IP20
