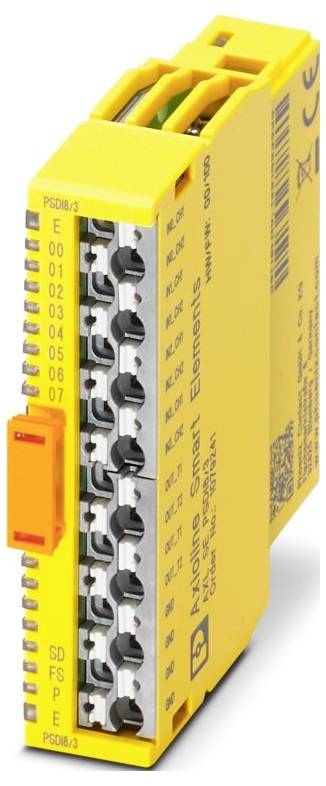

Phoenix Contact AXL SE PSDI8/3 1079241 Biztonsági modul 24 V/DC, 5 V/DC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (98 990 Ft / Darab)
98 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline Smart Elements
- Kialakítás: moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 14,9 mm
- Magasság: 62,2 mm
- Mélység: 62 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: Dugaszolható rögzítés (Smart Element slot)
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1)
- Szennyezettségi fok: 2 (EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozás megnevezése: Periféria
- Csupaszolási hossz: 8 mm
- Légrés és kúszóáram: IEC 60664-1
- Tetszés szerinti beépítési pozíció
- Átviteli sebesség: Lásd a rendszert, amelyben a Smart Elementet használja.
- Maximális teljesítményveszteség névleges körülmények között: tipikusan 520 mW
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 1
- Légnyomás (üzemi): 70 kPa ... 108 kPa
- Üzemmód: PROFIsafe 2.4, PROFIsafe 2.6.1
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Kábelhossz: max. 200 m (az órajel kimenetétől a biztonságos bemenetig (kimenő és visszatérő útvonalak összege))
- Áramfelvétel: min. 8 mA (UP-ről 19,2 V DC feszültséggel, minden bemenet beállítva, az érzékelők OUT_T1 és OUT_T2 órajel-tápellátásokon keresztüli táplálása nélkül)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Védelmi áramkör: Túlfeszültség-védelmi tápfeszültség | elektronikus (35 V, 0,5 s); Fordított polaritás elleni védelem tápfeszültség | azon a rendszeren keresztül, amelyben a Smart Elementet használja
- Alkalmazás: Funkcionális biztonság; PROFIsafe; kizárólag Phoenix Contact vagy Siemens vezérlőkhöz való csatlakoztatáshoz
- Légnyomás (tárolás/szállítás): 66 kPa ... 108 kPa
- Megjegyzés a csatlakozási móddal kapcsolatban: Lásd a vezeték keresztmetszetekről, valamint a csupaszítási és behelyezési hosszokról szóló fejezetben található információkat.
- Átviteli közeg: réz
- Bejáratjelölés: Biztonságos digitális bejáratok
- Energiafogyasztás: max. 360 mW; min. 154 mW
- A bemenet leírása: EN 61131-2, 3-as típus
- Bemenetek száma: 4 (2 csatornás konfiguráció); 8 (1 csatornás konfiguráció)
- Digitális:: Digitális:
- Bemeneti feszültségtartomány "0" jel: -3 V DC ... 5 V/DC
- Bemeneti feszültségtartomány "1" jel: 11 V DC ... 30 V DC
- Bemeneti szűrési idő: 1,5 ms; 3 ms (alapértelmezett); 5 ms; 15 ms
- Tápfeszültség: 24 V DC (kártya élcsatlakozón keresztül)
- Biztonság: külső biztonság azon a rendszeren keresztül, amelybe a Smart Elementet telepíti
- Modul: Modul
- Bemeneti címtartomány: 6 bájt (PROFIsafe 2.6.1)
- Kimeneti címtartomány: 5 bájt (PROFIsafe 2.6.1)
- Névleges bemeneti feszültség UIN: 24 V DC
- Névleges bemeneti áram UIN-nél: tipikusan 2,7 mA
- Potenciál: Az Axioline F lokális busz (UBus) tápellátása: Potenciál: Az Axioline F lokális busz (UBus) tápellátása
- Potenciál: Potenciál
- Intelligens elem interfész: Intelligens elem interfész
- Potenciál: Logikai tápellátás az intelligens elemek számára (USE): Potenciál: Logikai tápellátás az intelligens elemek számára (USE)
- Potenciális: Perifériás ellátás (UP): Potenciális: Perifériás ellátás (UP)
- Periféria: Periféria
- Telepítési helyszín védettségi fokozata: min. IP54
- Termék típus
Biztonsági modul
- Gyártói szám
AXL SE PSDI8/3
- Digitális bemenetek száma (max.)
8
- Bemenetek száma (max.)
8
- Bemenetek
8 x
- Üzemi feszültség
24 V/DC
5 V/DC
- Magasság
62.2 mm
- Hossz
62 mm
- Szélesség
14.9 mm
IP20
- Méret
(H x Sz x Ma) 62 x 14.9 x 62.2 mm
- Csatlakozási technika
3 vezeték
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
140 mA
- Gyártói szám
1079241
- Kivitel
moduláris;
- Szerelési mód
Dugaszolható rögzítés (Smart Element foglalat)
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-25 °C
- Mélység
62 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563298 Phoenix Contact AXL SE PSDI8/3 1079241 Biztonsági modul 24 V/DC, 5 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563298 Phoenix Contact AXL SE PSDI8/3 1079241 Biztonsági modul 24 V/DC, 5 V/DC
Leírás
Axioline Smart Elements, digitális bemeneti modul, funkcionális biztonság, PROFIsafe, kizárólag Phoenix Contact vagy Siemens vezérlőkhöz való csatlakoztatáshoz, biztonságos digitális bemenetek: 4 (2 csatornás konfiguráció), 8 (1 csatornás konfiguráció), 24 V DC, csatlakozástechnika: 3 vezetékes, védettség: IP20
