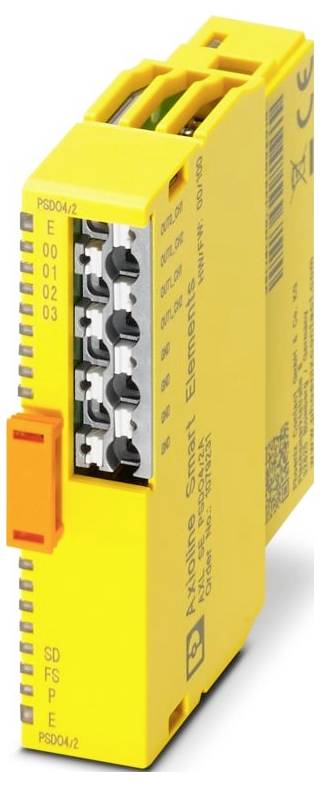

Phoenix Contact AXL SE PSDO4/2 2A 1079231 Biztonsági modul 24 V/DC, 5 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (72 433 Ft / Darab)
72 433 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline Smart Elements
- Kialakítás: moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 14,9 mm
- Magasság: 62,2 mm
- Mélység: 62 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: Dugaszolható rögzítés (Smart Element slot)
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1)
- Szennyezettségi fok: 2 (EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozás megnevezése: Periféria
- Csupaszolási hossz: 8 mm
- Légrés és kúszóáram: IEC 60664-1
- Tetszés szerinti beépítési pozíció
- Átviteli sebesség: Lásd a rendszert, amelyben a Smart Elementet használja.
- Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 1,5 mm²
- Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 1,5 mm²
- Maximális teljesítményveszteség névleges körülmények között: tipikusan 871 mW
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Kimenő feszültség: 24 V/DC
- Interfészek száma: 1
- Légnyomás (üzemi): 70 kPa ... 108 kPa
- Üzemmód: PROFIsafe 2.4, PROFIsafe 2.6.1
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: min. 21 mA ((UP-ről történő táplálás 19,2 V DC-vel, minden kimenet beállítva, a működtetők tápellátása nélkül))
- Névleges kimeneti feszültség: 24 V DC
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Védelmi áramkör: Túlfeszültség-védelmi tápfeszültség | elektronikus (35 V, 0,5 s); Fordított polaritás elleni védelem tápfeszültség | azon a rendszeren keresztül, amelyben a Smart Elementet használja
- Alkalmazás: Funkcionális biztonság; PROFIsafe; kizárólag Phoenix Contact vagy Siemens vezérlőkhöz való csatlakoztatáshoz
- Légnyomás (tárolás/szállítás): 66 kPa ... 108 kPa
- Megjegyzés a csatlakozási móddal kapcsolatban: Lásd a vezeték keresztmetszetekről, valamint a csupaszítási és behelyezési hosszokról szóló fejezetben található információkat.
- Átviteli közeg: réz
- Kimeneti áram: max. 2 A (kimenetenként)
- A kimenet leírása: EN 61131-2
- Kimenetek száma: 2 (2 csatornás konfiguráció); 4 (1 csatornás konfiguráció)
- Kimenet megnevezése: Biztonságos digitális kimenetek
- Energiafogyasztás: max. 900 mW; min. 403 mW
- Digitális:: Digitális:
- Tápfeszültség: 24 V DC (kártya élcsatlakozón keresztül)
- Biztonság: külső biztonság azon a rendszeren keresztül, amelybe a Smart Elementet telepíti
- Kimeneti feszültség kikapcsolt állapotban:< 5V
- Modul: Modul
- Bemeneti címtartomány: 5 bájt (PROFIsafe 2.6.1)
- Kimeneti címtartomány: 6 bájt (PROFIsafe 2.6.1)
- Induktív névleges terhelés: 48 VA (1 H, 12 Ω, névleges feszültségen)
- Névleges terhelési ellenállás: 48 W (12 Ω, névleges feszültségen)
- Fordított feszültség ellenállás rövid impulzusokkal szemben: nem
- Viselkedés induktív túlterhelés esetén: A kimenet tönkremehet
- Potenciál: Az Axioline F lokális busz (UBus) tápellátása: Potenciál: Az Axioline F lokális busz (UBus) tápellátása
- Maximális kimeneti áram modulonként: 4 A
- Minimális terhelés: 1,5 kΩ (névleges feszültségen)
- Kimeneti áram kikapcsolt állapotban:< 2 mA
- Kapcsolási frekvencia: 1 Hz (0,2 Hz a> 1 A)
- Viselkedés túlterhelés esetén: Az érintett kimenet lekapcsolása, újraindítás nyugtázással
- Maximális kimeneti áram csatornánként: 2 A
- Potenciál: Potenciál
- Intelligens elem interfész: Intelligens elem interfész
- Potenciál: Logikai tápellátás az intelligens elemek számára (USE): Potenciál: Logikai tápellátás az intelligens elemek számára (USE)
- Potenciális: Perifériás ellátás (UP): Potenciális: Perifériás ellátás (UP)
- Periféria: Periféria
- Telepítési helyszín védettségi fokozata: min. IP54
- Termék típus
Biztonsági modul
- Gyártói szám
AXL SE PSDO4/2 2A
- Kimenetek száma (max.)
4
- Kimeneti áram (max.) csatornánként
2 A
- Üzemi feszültség
24 V/DC
5 V/DC
- Magasság
62.2 mm
- Hossz
62 mm
- Szélesség
14.9 mm
IP20
- Méret
(H x Sz x Ma) 62 x 14.9 x 62.2 mm
- Csatlakozási technika
2 vezetékes
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
120 mA
- Gyártói szám
1079231
- Kivitel
moduláris;
- Szerelési mód
Dugaszolható rögzítés (Smart Element foglalat)
- Mélység
62 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563289 Phoenix Contact AXL SE PSDO4/2 2A 1079231 Biztonsági modul 24 V/DC, 5 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563289 Phoenix Contact AXL SE PSDO4/2 2A 1079231 Biztonsági modul 24 V/DC, 5 V/DC
Leírás
Axioline Smart Elements, digitális kimeneti modul, funkcionális biztonság, PROFIsafe, kizárólag Phoenix Contact vagy Siemens vezérlőkhöz való csatlakoztatáshoz, biztonságos digitális kimenetek: 2 (2 csatornás konfiguráció), 4 (1 csatornás konfiguráció), 24 V DC, 2 A, csatlakozástechnika: 2 vezetékes, védettség: IP20
