Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Digitális kijelző

Egy digitális mérőkészülék kijelzővel és kábelcsatlakozásokkal, amelyet elektromos paraméterek mérésére használnak ipari alkalmazásokban.

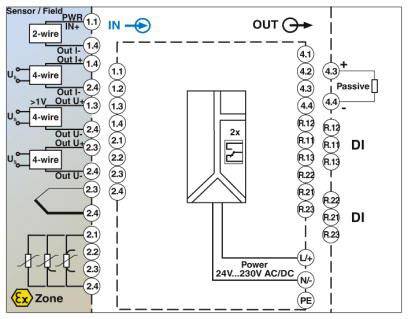

Egy elektronikai modul kapcsolási rajza. Baloldalt: Érzékelő csatlakozók 2- vagy 4-vezetékes konfigurációval. Jobboldalt: Csatlakozósávok (DI) és tápellátás.
A diagram mutat egy elektromos kapcsolási jelet 'IN' és 'OUT' felirattal. Bal felül: áramfolyam jelzése; jobb oldalon: U, I. Bal felső rész kék színnel kiemelve.

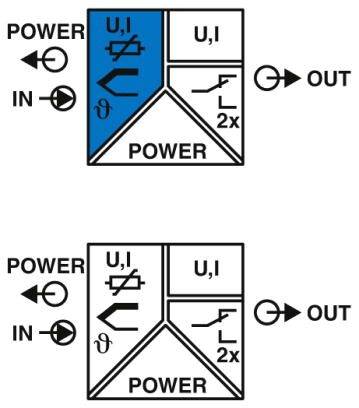

Áramfolyam-diagram nyilakkal: A bemeneti oldalak balra (BE), a kimeneti oldalak jobbra (KI). Felül: A bemenet kék színnel jelölve. U, I szimbólumok. Alul: Fekete-fehér, kevesebb részlet.

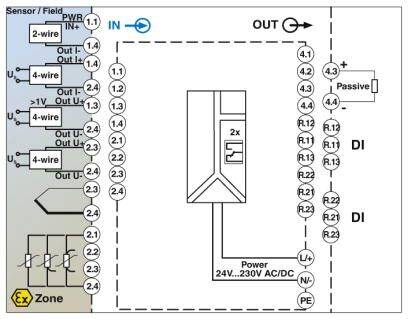

Egy szenzorrendszer diagramja mutatja a bemeneteket, kimeneteket és az áramellátást. Jelöli a kapcsolatokat és a zónákat a műszaki megvalósításhoz.
1/5
Hasonló kivitel
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szállítás: 2027. 01. 06. [Sze.]
Szám
Összesen (271 990 Ft / Darab)
271 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Műszaki adatok

  • Környezeti hőmérséklet (működés): -20 ° C ... 60°C
  • Maximális felhasználási magasság:<2000 m (tengerszint felett)
  • A bejárat leírása: Univerzális bejárat
  • Bemeneti jeláram: 0 mA ... 20 mA + 10%
  • Kimeneti jeláram: 0 mA ... 20 mA
  • Csupaszolási hossz: 10 mm
  • Ház anyaga: PC-GF10
  • Energiafogyasztás: ≤ 6,9 W.
Termék típus

Digitális kijelző

Mérő funkció

feszültség

Hőmérséklet

Áramerőség

Mérési tartomány (min.)

0 mA

Gyártói szám

FA MCR-EX-D-TUI-UI-2REL-UP

Mérési tartomány (max.)

20 mA

IP65 (előlap)

Méret

(H x Sz x Ma) 175 x 96 x 48 mm

Max. üzemi feszültség

230 V DC/AC

Üzemi feszültség (min.)

24 V DC/AC

Szélesség

96 mm

Magasság

48 mm

Hossz

175 mm

Csatlakozók

Analóg feszültség

Analóg áram

UKCA

Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2225702 Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Digitális kijelző

Adatlap 2225702 Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Digitális kijelző

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225702 Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Digitális kijelző

Leírás

Az multifunkcionális Ex-i folyamatjelző a központ panelen lévő házában az analóg mért értékek figyelésére és megjelenítésére. Az univerzális bemenetek lehetővé teszik az áram, a feszültség, az RTD és a TC csatlakoztatását. Két reléváltó kimenet és egy analóg kimenet.

Ez a szöveg gépi fordítással készült.
