Name: Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Kopfmessumformer 1145217
Brand: Phoenix Contact
SKU: 3564790
Availability: BackOrder

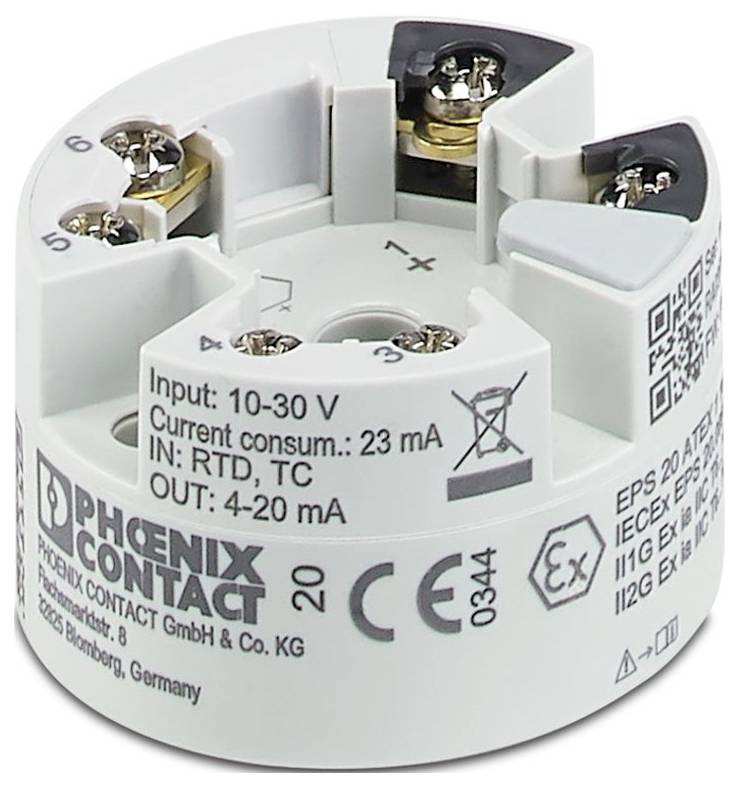

Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Kopfmessumformer 1145217-0

Hasonló kivitel

Gyártói szám

FA MCR-EX-HT-1TS-I-OLP

Tápfeszültség

schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 30 V DC (Ex) V/DC

Csatlakozó

Csavaros csatlakozó

Üzemi hőmérséklet

-40 °C (min)

Üzemi hőmérséklet (min.)

-40 °C

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 2027. 01. 19. [K.]

Szám

Összesen (125 990 Ft / Darab)

125 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Produktfamilie: Field Analog
Csatlakozás: csavaros csatlakozóval
Schraubengewinde: M3
Anzugsdrehmoment: 0,5 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5mm²
Leiterquerschnitt AWG: 24 ... 14
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP00 (bei Einbau im Feldgehäuse IP66/67, NEMA 4X)
Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport): -50 °C ... 100 °C) ;
Höhenlage: ≤ 4000 m (über NN)
Montageart: Einbau;Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (Betauung zulässig)
Csupaszolási hossz: 8 mm
ATEX: ATEX
IECEx: IECEx
Übertragungsgeschwindigkeit: 1200 Baud
Kennzeichnung: IS for Class I, Div. 1, Groups A, B, C, D | T6...T4;Ex ia IIC T6...T4 Ga
Versorgungsspannungsbereich: schleifengespeist, keine externe Versorgung notwendig;10 V DC ... 30 V DC (Ex)
CE: CE
Zertifikat: CML 21UKEX21009X
Eingangsspannungsbereich: -20 mV ... 100 mV (Mindestmessspanne: 5 mV)
Montagehinweis: Einbau im Anschlusskopf nach DIN 43729 Form B
Klimaklasse: C1
CSA: CSA
Unterstützte Protokolle: HART
Galvanische Trennung zwischen Eingang und Ausgang: ja
Versorgung: Versorgung
Anzahl der Kanäle: 1
Einschaltverzögerung:  7 s (HART); 7 s (Messwert)
Prüfspannung: 2 kV AC (50 Hz, 60 s)
Funktionalität: Funktionalität
UKCA Ex (UKEX): UKCA Ex (UKEX)
Datenkommunikation (Bypass): Datenkommunikation (Bypass)
Ausgangssignal Strom: 4 mA ... 20 mA (HART);20 mA ... 4 mA (HART)
Ausgangssignal Strom maximal: 23 mA
Konfiguration: Software;HART
Anzahl der Eingänge: 1
Ex-Installation (EPL): Gb;Div. 1
Ex i-Stromkreise (EPL): Ga;Div. 1
Messen: Messen
Verwendbare Sensortypen (RTD): Pt-, Ni-, Cu-Sensoren: 2-, 3-, 4-Leiter
Widerstandsbereich linear: 10 Ω ... 2000 Ω (Mindestmessspanne: 10 Ω)
Temperaturmessbereich: -250 °C ... 2500 °C (Bereich abhängig vom Sensortyp)
Messbereichsspanne Temperatur: ≥ 10 K (RTD);≥ 50 K (TC)
Verwendbare Sensortypen (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signal: Strom: Signal: Strom
Bürde: (UL - 10 V) / 0,023 A
Sprungantwort (0-99%): 1 s (TC);1 s (RTD)
Galvanische Trennung Eingang/Ausgang: Galvanische Trennung Eingang/Ausgang
HART-Kodierung: FSK ± 0,5 mA
HART-Version: 7
Netzfrequenzfilter: 50/60 Hz
Kommunikationswiderstand: ≥ 250 Ω

Gyártói szám: FA MCR-EX-HT-1TS-I-OLP

Tápfeszültség: schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 30 V DC (Ex) V/DC

Csatlakozó: Csavaros csatlakozó

Üzemi hőmérséklet: -40 °C (min)

Üzemi hőmérséklet (min.): -40 °C

Gyártói szám: 1145217

Max. környezeti hőmérséklet: 85 °C

Környezeti hőmérséklet (min.): -40 °C

Súly: 0.07 kg

UKCA: Igen

Termék típus: Hőméréséklet mérésátalakító

Dokumentumok és letöltések

Adatlap

Adatlap 3564790 Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Kopfmessumformer 1145217

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3564790 Phoenix Contact FA MCR-EX-HT-1TS-I-OLP Kopfmessumformer 1145217

Leírás

Ex i-Ausgangsschleifengespeister Kopftransmitter zur Übertragung von RTD- und TC-Sensorsignalen, sowie von Widerstands- und Spannungsgebern über 4 mA ... 20 mA. HART, Standardkonfiguration, Schraubanschluss
