Name: Phoenix Contact FA MCR-EX-HT-TS-I-OLP Fejadó 1105681
Brand: Phoenix Contact
SKU: 3564181
Availability: SoldOut

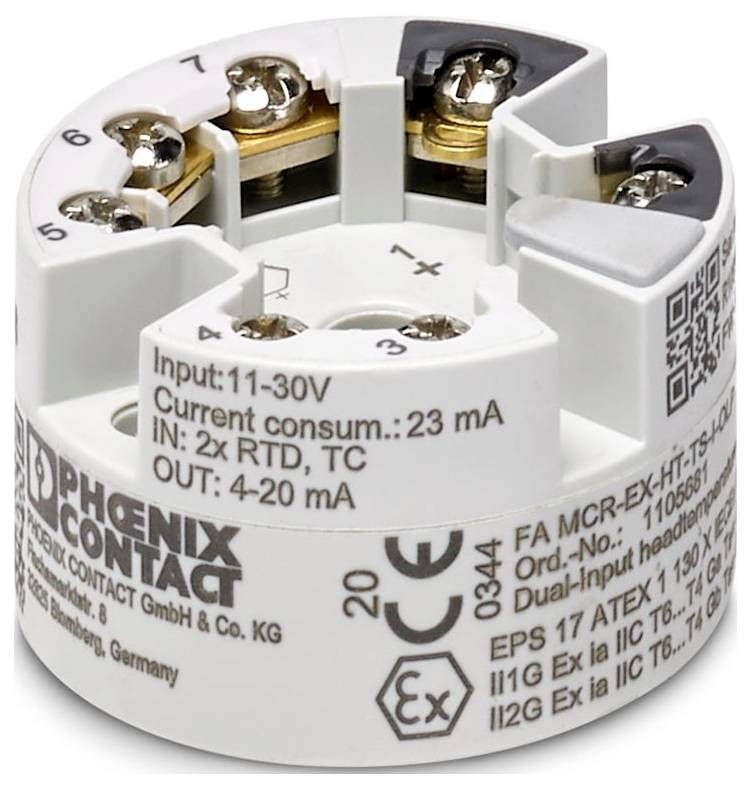

Phoenix Contact FA MCR-EX-HT-TS-I-OLP Fejadó 1105681-0

Hasonló kivitel

Gyártói szám

FA MCR-EX-HT-TS-I-OLP

Tápfeszültség

schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 42 V DC (Standard);11 V DC ... 32 V DC (SIL aktiv);11 V DC ... 30 V DC (Ex) V/DC

Csatlakozó

Csavaros csatlakozó

Gyártói szám

1105681

Max. környezeti hőmérséklet

85 °C

Adatlap (PDF)

Nem elérhető

Összesen (198 990 Ft / Darab)

198 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: Field Analog
Csatlakozás: csavaros csatlakozóval
Csavarmenet: M3
Meghúzási nyomaték: 0,35 Nm
Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Vezető keresztmetszete AWG: 24 ... 14
Környezeti feltételek: Környezeti feltételek
Védettségi osztály: IP00 (IP66/67, NEMA 4X védettségű terepi burkolatba telepítve)
Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C; -40 °C ... 70 °C (SIL aktív)
Környezeti hőmérséklet (tárolás/szállítás): -50 °C ... 100 °C) ;
Tengerszint feletti magasság: ≤ 4000 m (tengerszint felett)
Szerelési típus: Süllyesztett szerelés; Szerelősínre szerelés
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Megengedett páratartalom (üzemi): 5% ... 95% (lecsapódás megengedett)
Csupaszolási hossz: 8 mm
ATEX: ATEX
IECEx: IECEx
Átviteli sebesség: 1200 baud
Azonosítás: 3
UL, USA / Kanada: UL, USA / Kanada
Tápfeszültség tartomány: huroktáplálású, külső táp nem szükséges; 11 V DC ... 42 V DC (alapértelmezett); 11 V DC... 32 V DC (SIL aktív); 11 V DC... 30 V DC (Ex)
CE: CE
Tanúsítvány: DNV GL TAA00002GX
Bemeneti feszültségtartomány: -20 mV ... 100 mV (minimális mérési tartomány: 5 mV)
Szerelési utasítások: Beépítés a csatlakozófejbe a DIN 43729 B forma szerint
Klímaosztály: C1
CSA: CSA
Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
Támogatott protokollok: HART
Galvanikus leválasztás a bemenet és a kimenet között: igen
Ellátás: Ellátás
Csatornák száma: 2
Bekapcsolási késleltetés: ≈ 10 s (HART); ≈ 28 s (mért érték)
Hajóépítési adatok: Hajóépítési adatok
Hőmérséklet: D
Páratartalom: B
Rezgés: B
EMC: B
Ház: C
Tesztfeszültség: 2 kV AC (50 Hz, 60 s)
Funkcionalitás: Funkcionalitás
FM: FM
Adatkommunikáció (megkerülő): Adatkommunikáció (megkerülő)
Kimeneti jeláram: 4 mA ... 20 mA (HART); 20 mA ... 4 mA (HART)
Maximális kimeneti áram: 23 mA
Konfiguráció: Szoftver; HART
Bejáratok száma: 2
Ex telepítés (EPL): GB; Div. 1
Ex i áramkörök (EPL): Ga;Div. 1
Biztonsági integritási szint (SIL, IEC 61508): Biztonsági integritási szint (SIL, IEC 61508)
Vásárok: Vásárok
Használható érzékelőtípusok (RTD): Pt, Ni, Cu érzékelők: 2, 3, 4 vezetékes
Lineáris ellenállástartomány: 10 Ω ... 2000 Ω (minimális mérési tartomány: 10 Ω)
Hőmérsékletmérési tartomány: -250 °C ... 2500 °C (a tartomány az érzékelő típusától függ); -200 °C ... 850 °C (Pt 100)
Hőmérséklet mérési tartomány:> 10 K (RTD);> 50 K (TC)
Alkalmazható érzékelőtípusok (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Jel: Áramerősség: Jel: Áramerősség
Teljesítményfelvétel: (UB - 11 V) / 0,023 A
Lépésválasz (0-99%): 0,8 s (TC)
Galvanikus leválasztás bemenet/kimenet: Galvanikus leválasztás bemenet/kimenet
HART kódolás: FSK ± 0,5 mA
HART verzió: 7
Hálózati frekvenciaszűrő: 50/60 Hz
Kommunikációs ellenállás: ≥ 250 Ω
Szisztematikus képesség: Szisztematikus képesség

Gyártói szám: FA MCR-EX-HT-TS-I-OLP

Tápfeszültség: schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 42 V DC (Standard);11 V DC ... 32 V DC (SIL aktiv);11 V DC ... 30 V DC (Ex) V/DC

Csatlakozó: Csavaros csatlakozó

Gyártói szám: 1105681

Max. környezeti hőmérséklet: 85 °C

Környezeti hőmérséklet (min.): -40 °C

Súly: 0.1921 kg

UKCA: Igen

Termék típus: Hőméréséklet mérésátalakító

Dokumentumok és letöltések

Adatlap

Adatlap 3564181 Phoenix Contact FA MCR-EX-HT-TS-I-OLP Fejadó 1105681

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3564181 Phoenix Contact FA MCR-EX-HT-TS-I-OLP Fejadó 1105681

Leírás

Ex i kimenetű, huroktáplált fejjeladó legfeljebb 2 érzékelőjel továbbítására RTD és TC érzékelőkről, valamint ellenállás- és feszültségkimenetekről 4 mA-es ... 20 mA. HART, standard konfiguráció, biztonsági integritási szint (SIL, IEC 61508): 2, szisztematikus képesség: 3, csavaros csatlakozás
