Name: Phoenix Contact FA MCR-HT-1TS-I-OLP Fejadó 1145210
Brand: Phoenix Contact
SKU: 3564786
Availability: BackOrder

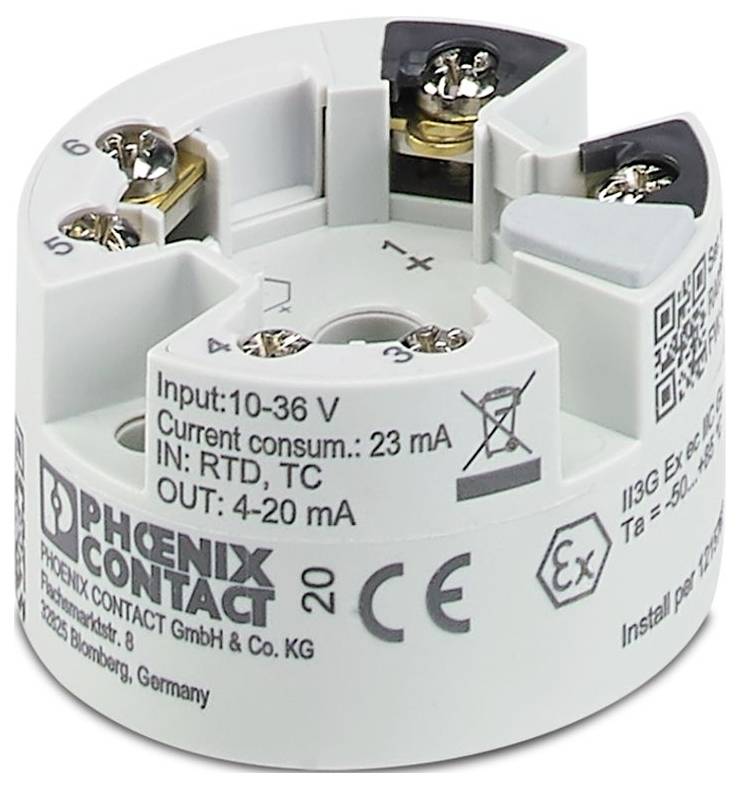

Phoenix Contact FA MCR-HT-1TS-I-OLP Fejadó 1145210-0

Hasonló kivitel

Gyártói szám

FA MCR-HT-1TS-I-OLP

Tápfeszültség

schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 36 V DC (Standard) V/DC

Csatlakozó

Csavaros csatlakozó

Üzemi hőmérséklet

-40 °C (min)

Üzemi hőmérséklet (min.)

-40 °C

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (106 990 Ft / Darab)

106 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: Field Analog
Csatlakozás: csavaros csatlakozóval
Csavarmenet: M3
Meghúzási nyomaték: 0,5 Nm
Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Vezető keresztmetszete AWG: 24 ... 14
Környezeti feltételek: Környezeti feltételek
Védettségi osztály: IP00 (IP66/67, NEMA 4X védettségű terepi burkolatba telepítve)
Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
Környezeti hőmérséklet (tárolás/szállítás): -50 °C ... 100 °C) ;
Tengerszint feletti magasság: ≤ 4000 m (tengerszint felett)
Szerelési típus: Süllyesztett szerelés; Szerelősínre szerelés
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Megengedett páratartalom (üzemi): 5% ... 95% (lecsapódás megengedett)
Csupaszolási hossz: 8 mm
ATEX: ATEX
Átviteli sebesség: 1200 baud
Jelölés: Ex ec IIC T6...T4
Tápfeszültség tartomány: huroktáplálású, külső táp nem szükséges; 10 V DC ... 36 V DC (standard)
CE: CE
Tanúsítvány: PxCIF20ATEX1145192U
Bemeneti feszültségtartomány: -20 mV ... 100 mV (minimális mérési tartomány: 5 mV)
Telepítési útmutató: Beépítés a DIN EN 50446 szabvány szerinti B csatlakozófejbe
Klímaosztály: C1
CSA: CSA
Támogatott protokollok: HART
Galvanikus leválasztás a bemenet és a kimenet között: igen
Ellátás: Ellátás
Csatornák száma: 1
Bekapcsolási késleltetés: ≈ 7 s (HART); ≈ 7 s (mért érték)
Tesztfeszültség: 2 kV AC (50 Hz, 60 s)
Funkcionalitás: Funkcionalitás
Adatkommunikáció (megkerülő): Adatkommunikáció (megkerülő)
Kimeneti jeláram: 4 mA ... 20 mA (HART); 20 mA ... 4 mA (HART)
Maximális kimeneti áram: 23 mA
Konfiguráció: Szoftver; HART
Bejáratok száma: 1
Ex telepítés (EPL): Gc; Div. 2
Vásárok: Vásárok
Használható érzékelőtípusok (RTD): Pt, Ni, Cu érzékelők: 2, 3, 4 vezetékes
Lineáris ellenállástartomány: 10 Ω ... 2000 Ω (minimális mérési tartomány: 10 Ω)
Hőmérsékletmérési tartomány: -250 °C ... 2500 °C (a tartomány az érzékelő típusától függ)
Hőmérsékletmérési tartomány: ≥ 10 K (RTD); ≥ 50 K (TC)
Alkalmazható érzékelőtípusok (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Jel: Áramerősség: Jel: Áramerősség
Teljesítményfelvétel: (UL - 10 V) / 0,023 A
Lépésválasz (0-99%): 1 s (TC); 1 s (RTD)
Galvanikus leválasztás bemenet/kimenet: Galvanikus leválasztás bemenet/kimenet
HART kódolás: FSK ± 0,5 mA
HART verzió: 7
Hálózati frekvenciaszűrő: 50/60 Hz
Kommunikációs ellenállás: ≥ 250 Ω

Gyártói szám: FA MCR-HT-1TS-I-OLP

Tápfeszültség: schleifengespeist. keine externe Versorgung notwendig;10 V DC ... 36 V DC (Standard) V/DC

Csatlakozó: Csavaros csatlakozó

Üzemi hőmérséklet: -40 °C (min)

Üzemi hőmérséklet (min.): -40 °C

Gyártói szám: 1145210

Max. környezeti hőmérséklet: 85 °C

Környezeti hőmérséklet (min.): -40 °C

Súly: 0.1379 kg

UKCA: Igen

Termék típus: Hőméréséklet mérésátalakító

Dokumentumok és letöltések

Adatlap

Adatlap 3564786 Phoenix Contact FA MCR-HT-1TS-I-OLP Fejadó 1145210

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3564786 Phoenix Contact FA MCR-HT-1TS-I-OLP Fejadó 1145210

Leírás

Kimeneti huroktáplált fejjeladó RTD és TC érzékelőjelek, valamint 4 mA feletti ellenállás- és feszültségtávadók továbbítására... 20 mA. HART, standard konfiguráció, csavaros csatlakozás

Ez a szöveg gépi fordítással készült.
