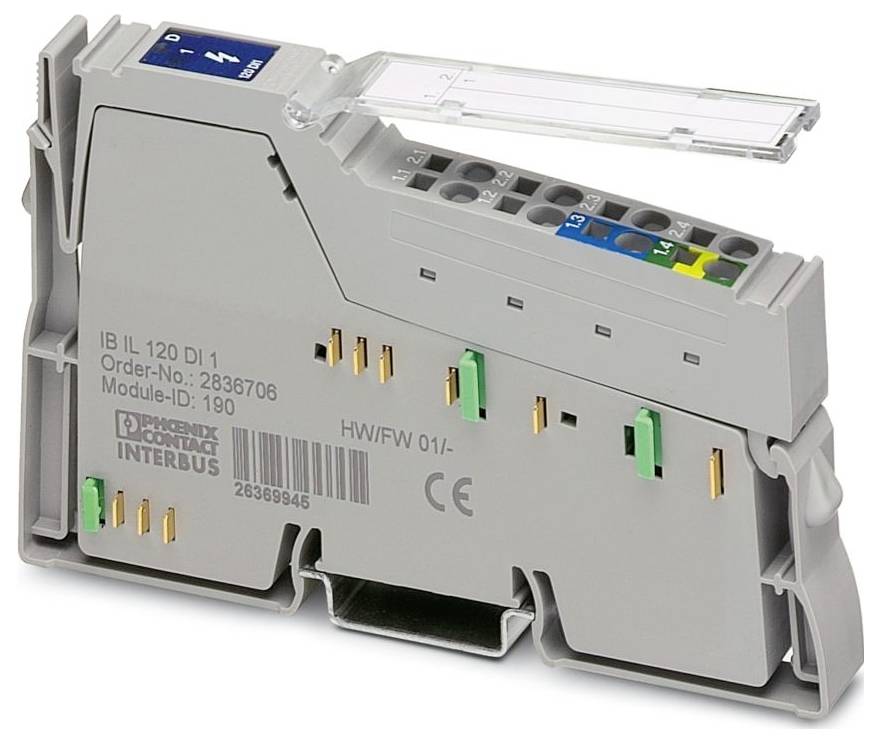

Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitális modul 120 V/AC, 7.5 V/DC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (24 990 Ft / Darab)
24 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Soros
- Kialakítás: moduláris
- Csatlakozás típusa: Húzórugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,08 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,08 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 28 ... 16
- Szélesség: 12,2 mm
- Magasság: 119,8 mm
- Mélység: 71,5 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... ... 55 °C
- Környezeti hőmérséklet (tárolás/szállítás): -25 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Megengedett páratartalom (üzemi): 75% ... 85% (-25°C tartományban ... +55 °C megfelelő intézkedések a megnövekedett páratartalom ellen (> 85%-ot teljesíteni)
- Csatlakozó megnevezése: Inline csatlakozó
- Csupaszolási hossz: 8 mm
- Átviteli sebesség: 500 kbit/s
- Maximális teljesítményveszteség névleges körülmények között: 1,2 W
- Védelmi osztály: I (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 2
- Légnyomás (üzemi): 80 kPa ... 160 kPa (legfeljebb 2000 m tengerszint feletti magasságig)
- Szállítási terjedelem: beépített csatlakozóval és feliratozó mezővel együtt
- Tápfeszültség tartomány: 108 V AC ... 135 V AC
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 75% ... 85% (a külső burkolaton időnként rövid ideig enyhe harmatképződés előfordulhat)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel:.0,25 A
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Bemeneti feszültség: 120 V AC
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Csatornák száma: 1
- Bemenet megnevezése: Digitális bemenetek
- A bemenet leírása: IEC 61131-2 1-es típus
- Bejáratok száma: 1
- Digitális:: Digitális:
- Bemeneti feszültségtartomány "0" jel: 0 V AC ... 40 V AC
- Bemeneti feszültségtartomány "1" jel: 77 V AC ... 135 V AC
- Tápegység: Modul elektronika: Tápegység: Modul elektronika
- Tápfeszültség: 120 V AC
- Sorba épített helyi busz: Sorba épített helyi busz
- Modul: Modul
- Személyazonosító kód (dec.): 190
- Azonosító kód (hex): BE
- Hosszkód (hex): C2
- Hosszkód (decimális): 194
- Folyamatadat-csatorna: 2 bit
- Bemeneti címtartomány: 2 bit
- Kimeneti címtartomány: 0 bájt
- Regiszterhossz: 2 bit
- Paraméteradat-követelmény: 1 bájt
- Konfigurációs adatkövetelmény: 4 bájt
- Névleges bemeneti feszültség UIN: 120 V AC
- Névleges bemeneti áram UIN-nél: 8,1 mA (névleges feszültségnél)
- Érzékelőáram csatornánként: max. 500 mA
- Potenciálok: Logikai tápellátás (UL): Potenciálok: Logikai tápellátás (UL)
- Potenciál: Ellátás a periférikus területekre: Potenciál: Ellátás a periférikus területekre
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Tesztfeszültség: bejövő távolsági busz 5 V-os tápellátása / 7,5 V-os tápellátás (buszlogika): 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: 5 V-os tápellátás a távoli buszhoz / 7,5 V-os tápellátás (buszlogika): 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: 7,5 V tápellátás (buszlogika) / Perifériaterület: 2500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: Egyedi teszt: 1200 V AC, 50 Hz, 1 perc
- Beépített csatlakozó: Beépített csatlakozó
- Termék típus
Digitális modul
- Gyártói szám
IB IL 120 DI 1-PAC
- Digitális bemenetek száma (max.)
1
- Bemenetek száma (max.)
1
- Bemenetek
1 x
- Üzemi feszültség
120 V/AC
7.5 V/DC
- Magasság
119.8 mm
- Hossz
71.5 mm
- Szélesség
12.2 mm
IP20
- Méret
(H x Sz x Ma) 71.5 x 12.2 x 119.8 mm
- Csatlakozási technika
3 vezeték
- Csatlakozó
Vonórugós csatlakozó
- Áramfelvét (max.)
0.25 A
- Gyártói szám
2861917
- Kivitel
moduláris;
- Szerelési mód
szerelősínek
- Max. környezeti hőmérséklet
55 °C
- Környezeti hőmérséklet (min.)
-25 °C
- Logikai feszültség UL
7.5 V/DC
- Mélység
70.430346 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitális modul 120 V/AC, 7.5 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitális modul 120 V/AC, 7.5 V/DC
Leírás
Inline digitális bemeneti modul, digitális bemenetek: 1, 120 V AC, csatlakozástechnika: 3 vezetékes, átviteli sebesség a lokális buszon: 500 kbit/s, védettség: IP20, inline csatlakozóval és feliratozómezővel együtt
