Name: Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 Inline kapocs 7.5 V/DC
Brand: Phoenix Contact
SKU: 2209882
Availability: BackOrder

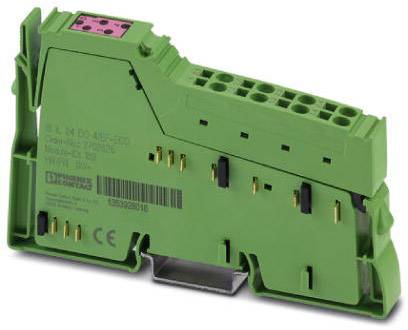

Zöld elektromos modul különböző csatlakozókkal és dugaszokkal, valószínűleg kapcsolószekrény tartozék, nyomtatott felirattal és vonalkóddal.

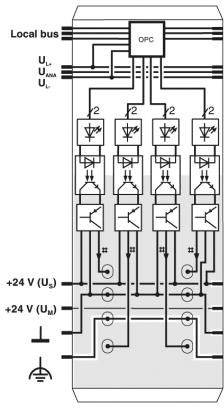

Egy elektromos kapcsolási rajz relékkel, diódákkal és csatlakozásokkal. Láthatók feliratok mint a 'Helyi busz' és a '+24 V'.

Zöld vezérlőkar gombsorral 1-től 14-ig, négyesével csoportosítva. Felül egy piros mező 1-től 4-ig terjedő számokkal és a 'RESET' felirattal.

Elektronikai komponens kapcsolási rajza három kimenettel (OUT01, OUT02, OUT03) és föld csatlakozásokkal (GND) összekötve.

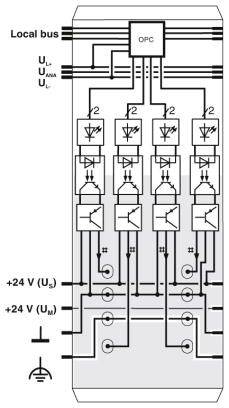

Az ábra egy áramköri tervezetet mutat több relével, diódával és csatlakozóval. A felcímkézett csatlakozások tartalmazzák a '+24 V (Uᴐ)' és '+24 V (Uᴍ)' jelöléseket.

Egy műszaki komponens keresztmetszete 119,8 mm és 71,5 mm méretekkel. Nyílásokat és strukturális részleteket mutat.

1/6

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 2027. 01. 06. [Sze.]

Szám

Összesen (30 990 Ft / Darab)

30 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védőáramkör: túlterhelés elleni védelem, a kimeneti chip Z-diódainak rövidzárlatvédelme
Szín: zöld
Nettó súly: 83,85 g
Védettség: III (IEC 61140, EN 61140, VDE 0140-1)
Kimenetek száma: 4
Csupaszolási hossz: 8 mm
Vezető keresztmetszete merev min: 0,08 mm²
Vezető keresztmetszete max. 1,5 mm²
Min. Vezeték keresztmetszete rugalmas: 0,08 mm²
Max. Vezetékkeresztmetszet rugalmas: 1,5 mm²
Vezető keresztmetszete AWG min: 28
Vezető keresztmetszete AWG max: 16
Átviteli sebesség: 500 kbit / s
Teljesítményfelvétel: max. 0,33 W

Termék típus: Inline kapocs

Gyártói szám: IB IL 24 DO 4/EF-ECO

Kimenetek száma: 4 x

Áram kimeneti jel: 500 mA

Kimeneti áram (max.) csatornánként: 500 mA

Üzemi feszültség (min.): 19.2 V/DC

Üzemi feszültség: 19.2 - 30 V/DC

Max. üzemi feszültség: 30 V/DC

Feszültség kimeneti jel: 24 V

Üzemi feszültség: 7.5 V/DC

Magasság: 119.8 mm

Hossz: 71.5 mm

Szélesség: 12.2 mm

: IP20

Méret: (H x Sz x Ma) 71.5 x 12.2 x 119.8 mm

Csatlakozási technika: 3 vezeték

Csatlakozó: Vonórugós csatlakozó

Áramfelvét (max.): 44 mA

Gyártói szám: 2702825

Szerelési mód: Hordsínek

Max. környezeti hőmérséklet: +55 °C

Környezeti hőmérséklet (min.): 0 °C

Logikai feszültség UL: 7.5 V/DC

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Gyártói szám

Termék típus

Üzemi feszültség

Phoenix Contact AXC F IL ADAPT 1020304 SPS bővítő egység 24 V/DC

Rendelési szám:2208975

Szállítás: 11. 20. [P.]

Conrad Electronic

1020304

SPS bővítő egység

24 V/DC

Min.: 1

Többszörös: 1

65 990 Ft^*

Phoenix Contact AXC F XT ETH 1TX 2403115 SPS bővítő egység 24 V/DC

Rendelési szám:2209737

Szállítás: 11. 20. [P.]

Conrad Electronic

2403115

SPS bővítő egység

24 V/DC

Min.: 1

Többszörös: 1

126 990 Ft^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Decentralizált I/O készülék

Rendelési szám:2209865

Szállítás: 2027. 02. 01. [H.]

Conrad Electronic

2702660

Decentralizált I/O készülék

Min.: 1

Többszörös: 1

78 990 Ft^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Decentralizált I/O készülék

Rendelési szám:2209863

Szállítás: 2027. 03. 16. [K.]

Conrad Electronic

2702658

Decentralizált I/O készülék

Min.: 1

Többszörös: 1

59 990 Ft^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Decentralizált I/O készülék 24 V/DC

Rendelési szám:2209864

Szállítás: 2027. 03. 16. [K.]

Conrad Electronic

2702659

Decentralizált I/O készülék

24 V/DC

Min.: 1

Többszörös: 1

66 990 Ft^*

Phoenix Contact AXL F BK PB XC 2702463 Buszcsatoló 24 V/DC

Rendelési szám:2209838

Szállítás: 11. 20. [P.]

Conrad Electronic

2702463

Buszcsatoló

24 V/DC

Min.: 1

Többszörös: 1

190 990 Ft^*

Phoenix Contact AXL F BK PN TPS 2403869 Buszcsatoló 24 V/DC

Rendelési szám:2209746

Szállítás: 11. 20. [P.]

Conrad Electronic

2403869

Buszcsatoló

24 V/DC

Min.: 1

Többszörös: 1

144 990 Ft^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O modul 5 V/DC

Rendelési szám:2209792

Szállítás: 2027. 04. 14. [Sze.]

Conrad Electronic

2701226

I/O modul

5 V/DC

Min.: 1

Többszörös: 1

128 990 Ft^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O modul 5 V/DC

Rendelési szám:2208989

Szállítás: 11. 20. [P.]

Conrad Electronic

1027904

I/O modul

5 V/DC

Min.: 1

Többszörös: 1

82 990 Ft^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Rendelési szám:2208901

Szállítás: 11. 20. [P.]

Conrad Electronic

1004925

I/O modul

5 V/DC

Min.: 1

Többszörös: 1

111 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2209882 Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 Inline kapocs 7.5 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209882 Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 Inline kapocs 7.5 V/DC

Leírás

4 digitális kimenet. A szelepmozgatók csatlakoztatása 2- és 3-vezetékes technológiával. Névleges áram kimenetenként: 500 mA. A terminál teljes árama: 2 A. Rövidzárlat és túlterhelés elleni kimenetek. Diagnosztikai és állapotkijelzők.

Ez a szöveg gépi fordítással készült.
