Name: Phoenix Contact IB IL 24 DO 8/HD-ECO 2702793 Inline kapocs 7.5 V/DC
Brand: Phoenix Contact
SKU: 2209881
Availability: BackOrder

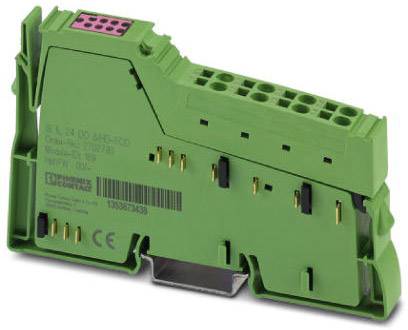

Zöld elektronikus alkatrész több csatlakozási ponttal, ipari vezérlés és szabályozástechnika céljára alkalmas. CE-jelölés látható.

Zöld játéktábla piros zónával felül. Mezők 1-től 8-ig megszámozva. Alul mezők dupla funkcióval a játékfigurák számára.

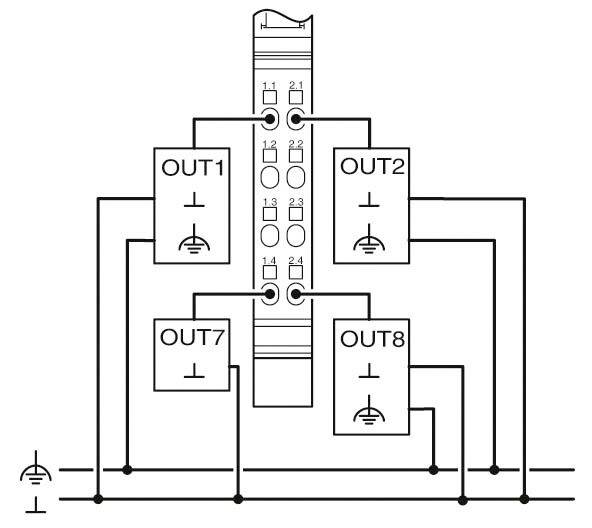

A kapcsolási rajz egy függőleges sávot mutat négy kimenettel: OUT1, OUT2, OUT7, OUT8. Földelési szimbólum balra lent.

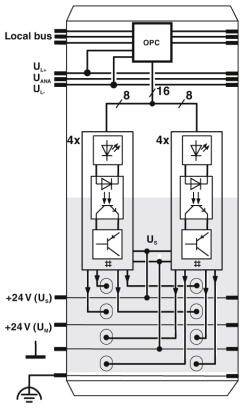

Egy elektromos áramkör kapcsolási rajza két párhuzamosan kötött modullal, amelyek egyenként LED-eket, diódákat és csatlakozókat tartalmaznak, feszültségértékekkel felcímkézve.

Egy profil műszaki rajza, amelynek méretei 119,8 mm szélesség és 71,5 mm magasság.

1/5

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (27 990 Ft / Darab)

27 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védőáramkör: túlterhelés elleni védelem, a kimeneti chip Z-diódainak rövidzárlatvédelme
Szín: zöld
Nettó súly: 84 g
Védettség: III (IEC 61140, EN 61140, VDE 0140-1)
Kimenetek száma: 8
Csupaszolási hossz: 8 mm
Vezető keresztmetszete merev min: 0,08 mm²
Vezető keresztmetszete max. 1,5 mm²
Min. Vezeték keresztmetszete rugalmas: 0,08 mm²
Max. Vezetékkeresztmetszet rugalmas: 1,5 mm²
Vezető keresztmetszete AWG min: 28
Vezető keresztmetszete AWG max: 16
Átviteli sebesség: 500 kbit / s
Teljesítményfelvétel: max. 0,62 W

Termék típus: Inline kapocs

Gyártói szám: IB IL 24 DO 8/HD-ECO

Kimenetek száma: 8 x

Áram kimeneti jel: 500 mA

Kimeneti áram (max.) csatornánként: 500 mA

Üzemi feszültség (min.): 19.2 V/DC

Üzemi feszültség: 19.2 - 30 V/DC

Max. üzemi feszültség: 30 V/DC

Feszültség kimeneti jel: 24 V

Üzemi feszültség: 7.5 V/DC

Magasság: 119.8 mm

Hossz: 71.5 mm

Szélesség: 12.2 mm

: IP20

Méret: (H x Sz x Ma) 71.5 x 12.2 x 119.8 mm

Csatlakozási technika: 1 vezeték

Csatlakozó: Vonórugós csatlakozó

Áramfelvét (max.): 45 mA

Gyártói szám: 2702793

Szerelési mód: Hordsínek

Max. környezeti hőmérséklet: +55 °C

Környezeti hőmérséklet (min.): 0 °C

Logikai feszültség UL: 7.5 V/DC

Sorozat: ECO

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)
