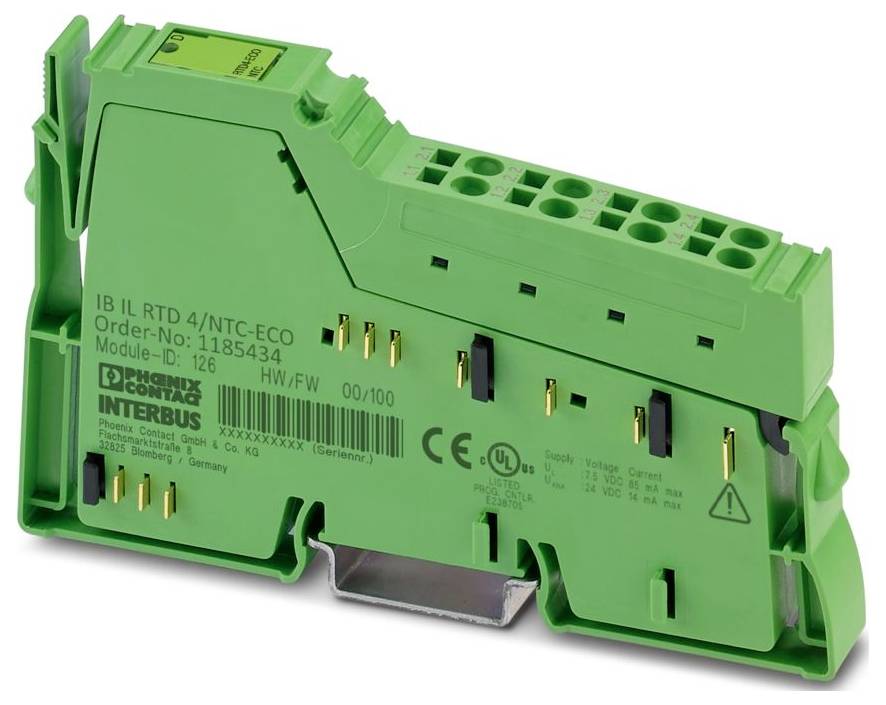

Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Hőmérséklet modul 24 V/DC, 7.5 V/DC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (110 990 Ft / Darab)
110 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Soros
- Kialakítás: moduláris
- Csatlakozás típusa: Húzórugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,08 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,08 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 28 ... 16
- Szélesség: 12,2 mm
- Magasság: 119,8 mm
- Mélység: 71,5 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): 0 °C ... ... 55 °C
- Környezeti hőmérséklet (tárolás/szállítás): -25 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Megengedett páratartalom (üzemi): 10% ... 95% (páralecsapódás nélkül)
- Csatlakozó megnevezése: Inline csatlakozó
- Csupaszolási hossz: 8 mm
- Átviteli sebesség: 500 kbit/s
- Maximális teljesítményveszteség névleges körülmények között: 0,95 W
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 2
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Szállítási terjedelem: beleértve az inline csatlakozót
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 10% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: max. 14 mA; tipikus 7,3 mA
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Védelmi áramkör: Túlterhelésvédelem | max. ±40 V DC, 1 perc; Tranziensvédelem | Szupresszordióda
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Bemenetek címkézése: Analóg RTD bemenetek
- Bemenet leírása: Bemenetek rezisztív hőmérséklet-érzékelőkhöz
- Bemenetek száma: 4 (NTC, lineáris ellenállások)
- Analóg: Analóg:
- Bemeneti szűrési idő: 120 ms (csatornánként)
- Tápfeszültség: 24 V DC (potenciáláthidalón keresztül)
- Megjegyzés a csatlakozástechnikával kapcsolatban: árnyékolt
- A/D átalakító felbontása: 24 bit
- Lineáris ellenállástartomány: 0 Ω ... 100 kΩ
- Sorba épített helyi busz: Sorba épített helyi busz
- Modul: Modul
- Azonosító kód (dec.): 126
- Azonosító kód (hex): 7E
- Hosszkód (hex): 04
- Hosszkód (dec.): 04
- Folyamatadat-csatorna: 64 bit
- Beviteli címtartomány: 8 bájt
- Kimeneti címtartomány: 0 bájt
- Regiszterhossz: 64 bit
- Paraméteradat-követelmény: 1 bájt
- Konfigurációs adatkövetelmény: 4 bájt
- Potenciálok: Logikai tápellátás (UL): Potenciálok: Logikai tápellátás (UL)
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Beépített csatlakozó: Beépített csatlakozó
- Diagnosztikai üzenetek: Belső periféria tápellátási hiba; periféria hibaüzenet a buszcsatolónak; ellenőrzőösszeg hiba; periféria hibaüzenet a buszcsatolónak
- Potenciál: Analóg modulok tápellátása (UANA): Potenciál: Analóg modulok tápellátása (UANA)
- Telepítési hely: Vezérlőszekrény
- A/D átalakítási idő: tipikus 120 ms
- Adatformátumok: Szabványosított ábrázolás
- Relatív tűréshatár: tipikusan ± 0,15% (a teljes skálaértékre vetítve, TU = 25°C-on); max. ± 0,35% (a teljes skálaértékre vetítve, TU = 25 °C esetén)
- Bemeneti szűrő: Digitális szűrő
- Folyamatadat-frissítés:< 10 ms
- Az áramforrások névleges értéke: 10 µA (impulzált áram, ez a specifikáció a mintavételi fázisban érvényes)
- Tesztfeszültség: Buszlogika (helyi busz, logikai tápellátás): 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: Analóg perifériák: 500 V AC, 50 Hz, 1 perc
- Vizsgálófeszültség: Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Termék típus
Hőmérséklet modul
- Gyártói szám
IB IL RTD 4/NTC-ECO
- Analóg bemenetek száma (max.)
4
- Bemenetek száma (max.)
4
- Kimenetek száma (max.)
0
- Bemenetek
4 x
- Kimenetek száma
0 x
- Üzemi feszültség
24 V/DC
7.5 V/DC
- Magasság
119.8 mm
- Hossz
71.5 mm
- Szélesség
12.2 mm
IP20
- Méret
(H x Sz x Ma) 71.5 x 12.2 x 119.8 mm
- Csatlakozási technika
2 vezetékes
- Csatlakozó
Vonórugós csatlakozó
- Áramfelvét (max.)
85 mA
- Gyártói szám
1185434
- Kivitel
moduláris;
- Szerelési mód
szerelősínek
- Max. környezeti hőmérséklet
55 °C
- Környezeti hőmérséklet (min.)
0 °C
- Mélység
70.430346 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3565662 Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Hőmérséklet modul 24 V/DC, 7.5 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3565662 Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Hőmérséklet modul 24 V/DC, 7.5 V/DC
Leírás
Beépített hőmérséklet-érzékelő terminál, Analóg RTD bemenetek: 4 (NTC, lineáris ellenállások), Csatlakozástechnika: 2 vezetékes, Átviteli sebesség a lokális buszon: 500 kbit/s, Védettségi osztály: IP20, beépített csatlakozóval együtt
