Name: Phoenix Contact IL EC BK-PAC 2702507 Buszcsatoló 24 V/DC
Brand: Phoenix Contact
SKU: 2209851
Availability: BackOrder

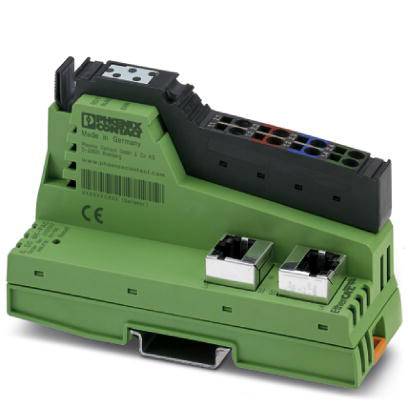

Egy zöld elektronikus eszköz csatlakozókkal és fekete felső résszel, amely kapcsolószekrényi telepítésre alkalmas.

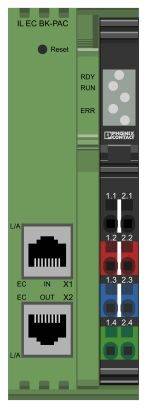

Egy zöld elektronikai modul két Ethernet-csatlakozóval az alján. A tetején státuszjelző lámpák találhatók az 'RDY', 'RUN' és 'ERR' jelzésére.

Egy elektronikus modul kapcsolási rajza mikroprocesszorral, több RJ45-csatlakozóval és 24V-os tápellátással, amely bemutatja a kapcsolatokat és a buszvezetéket.

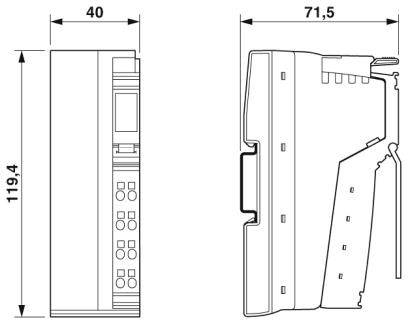

Műszaki rajz egy eszközről méretekkel: magasság 119,4, szélesség 40 és mélység 71,5. Az eszköz elölnézeti és oldalnézeti ábrázolása.

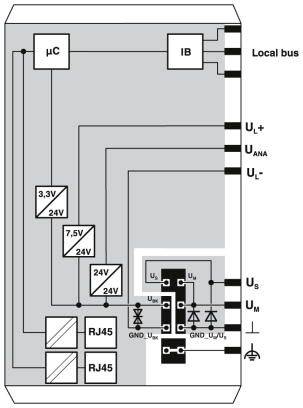

Egy elektronikai modul elvi kapcsolási rajza különböző csatlakozókkal, beleértve az RJ45 aljzatokat, a mikrovezérlőt ('µC') és egy busz-csatlakozást.

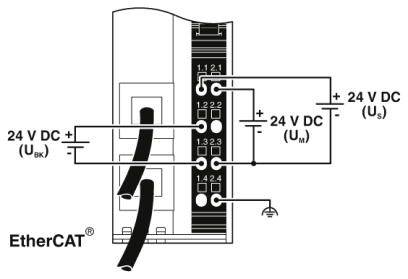

A kapcsolási rajz egy 24 V DC tápellátási csatlakozásokat mutat egy EtherCAT interfészű eszközhöz. A csatlakozások egyértelműen U_BK, U_M és U_S jelöléssel vannak ellátva.

1/6

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (111 990 Ft / Darab)

111 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Szín: zöld
Nettó súly: 169 g
Védettség: III (IEC 61140, EN 61140, VDE 0140-1)
Átviteli sebesség: 100 Mbit / s (teljes duplex)
Energiafogyasztás: általában 1,7 W (teljes eszköz)

Termék típus: Buszcsatoló

Gyártói szám: IL EC BK-PAC

Üzemi feszültség (min.): 19.2 V/DC

Üzemi feszültség: 19.2 - 30 V/DC

Max. üzemi feszültség: 30 V/DC

Üzemi feszültség: 24 V/DC

Magasság: 119.4 mm

Hossz: 71.5 mm

Szélesség: 40 mm

: IP20

Méret: (H x Sz x Ma) 71.5 x 40 x 119.4 mm

Csatlakozó: RJ45, autonegotation

Áramfelvét (max.): 70.6 mA

Gyártói szám: 2702507

Szerelési mód: Hordsínek

Max. környezeti hőmérséklet: +55 °C

Környezeti hőmérséklet (min.): -25 °C

Logikai feszültség UL: 24 V/DC

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Gyártói szám

Termék típus

Üzemi feszültség

Phoenix Contact AXC F IL ADAPT 1020304 SPS bővítő egység 24 V/DC

Rendelési szám:2208975

Szállítás: 11. 13. [P.]

Conrad Electronic

1020304

SPS bővítő egység

24 V/DC

Min.: 1

Többszörös: 1

65 990 Ft^*

Phoenix Contact AXC F XT ETH 1TX 2403115 SPS bővítő egység 24 V/DC

Rendelési szám:2209737

Szállítás: 11. 13. [P.]

Conrad Electronic

2403115

SPS bővítő egység

24 V/DC

Min.: 1

Többszörös: 1

126 990 Ft^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Decentralizált I/O készülék

Rendelési szám:2209865

Szállítás: 2027. 01. 25. [H.]

Conrad Electronic

2702660

Decentralizált I/O készülék

Min.: 1

Többszörös: 1

78 990 Ft^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Decentralizált I/O készülék

Rendelési szám:2209863

Szállítás: 2027. 03. 08. [H.]

Conrad Electronic

2702658

Decentralizált I/O készülék

Min.: 1

Többszörös: 1

59 990 Ft^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Decentralizált I/O készülék 24 V/DC

Rendelési szám:2209864

Szállítás: 2027. 03. 08. [H.]

Conrad Electronic

2702659

Decentralizált I/O készülék

24 V/DC

Min.: 1

Többszörös: 1

66 990 Ft^*

Phoenix Contact AXL F BK PB XC 2702463 Buszcsatoló 24 V/DC

Rendelési szám:2209838

Szállítás: 11. 13. [P.]

Conrad Electronic

2702463

Buszcsatoló

24 V/DC

Min.: 1

Többszörös: 1

190 990 Ft^*

Phoenix Contact AXL F BK PN TPS 2403869 Buszcsatoló 24 V/DC

Rendelési szám:2209746

Szállítás: 11. 13. [P.]

Conrad Electronic

2403869

Buszcsatoló

24 V/DC

Min.: 1

Többszörös: 1

144 990 Ft^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O modul 5 V/DC

Rendelési szám:2209792

Szállítás: 2027. 04. 07. [Sze.]

Conrad Electronic

2701226

I/O modul

5 V/DC

Min.: 1

Többszörös: 1

128 990 Ft^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O modul 5 V/DC

Rendelési szám:2208989

Szállítás: 11. 13. [P.]

Conrad Electronic

1027904

I/O modul

5 V/DC

Min.: 1

Többszörös: 1

82 990 Ft^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Rendelési szám:2208901

Szállítás: 11. 13. [P.]

Conrad Electronic

1004925

I/O modul

5 V/DC

Min.: 1

Többszörös: 1

111 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2209851 Phoenix Contact IL EC BK-PAC 2702507 Buszcsatoló 24 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209851 Phoenix Contact IL EC BK-PAC 2702507 Buszcsatoló 24 V/DC

Leírás

2 RJ45 csatlakozás. Automatikus címzés. Az állomás leképezése moduláris EtherCAT® eszközként, a Modular Device Profile (MDP) segítségével. Aciklikus adatkommunikáció (postafiók-protokollok). A SafetyBridge V3 támogatása. Firmware frissítés képesség.

Ez a szöveg gépi fordítással készült.
