Name: Phoenix Contact MACX MCR-1TS-I-OLP Hőmérséklet-mérőátalakító 1145192
Brand: Phoenix Contact
SKU: 3564760
Availability: BackOrder

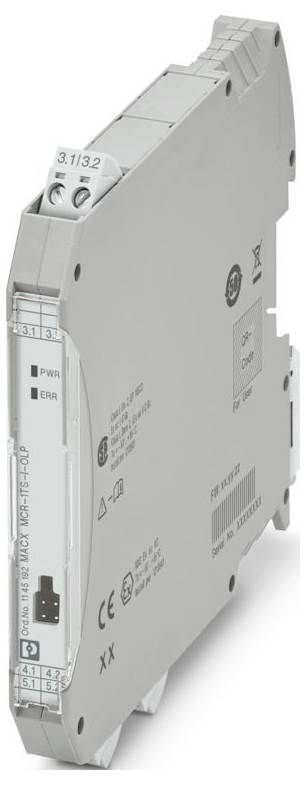

Phoenix Contact MACX MCR-1TS-I-OLP Hőmérséklet-mérőátalakító 1145192-0

Hasonló kivitel

Gyártói szám

MACX MCR-1TS-I-OLP

Tápfeszültség

11 ... 36 V/DC

Méret

(Ø x Ma) 2 mm x 112.5 mm

Csatlakozó

Csavaros csatlakozó

Gyártói szám

1145192

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 2027. 01. 19. [K.]

Szám

Összesen (147 990 Ft / Darab)

147 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: Field Analog
Csatlakozás: csavaros csatlakozóval
Csavarmenet: M3
Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Vezető keresztmetszete AWG: 24 ... 14
Szélesség: 12,5 mm
Magasság: 112,5 mm
Mélység: 113,7 mm
Szín: szürke (RAL 7042)
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
Környezeti hőmérséklet (tárolás/szállítás): -50 °C ... 100 °C) ;
Tengerszint feletti magasság: ≤ 4000 m (tengerszint felett)
Szerelési típus: DIN sínre szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
Csupaszolási hossz: 7 mm
ATEX: ATEX
Átviteli sebesség: 1200 baud
Jelölés: Ex ec IIC T6...T4
Tápfeszültség tartomány: huroktáplálású, külső táp nem szükséges; 11 V DC ... 36 V DC (standard)
CE: CE
Tanúsítvány: PxCIF20ATEX1145192U
Bemeneti feszültségtartomány: -20 mV ... 100 mV (minimális mérési tartomány: 5 mV)
Jelzés: Jelzés
Klímaosztály: B2
CSA: CSA
Állapotjelző: LED (piros)
Támogatott protokollok: HART
Galvanikus leválasztás a bemenet és a kimenet között: igen
Ellátás: Ellátás
Csatornák száma: 1
Bekapcsolási késleltetés: ≈ 7 s (HART); ≈ 7 s (mért érték)
Tesztfeszültség: 2 kV AC (50 Hz, 60 s)
Funkcionalitás: Funkcionalitás
Adatkommunikáció (megkerülő): Adatkommunikáció (megkerülő)
Bemeneti jel: Hőmérséklet
Kimeneti jeláram: 4 mA ... 20 mA; 20 mA ... 4 mA
Maximális kimeneti áram: 23 mA
Mélység NS 35/7,5: 114,5 mm (az EN 60715 szabvány szerinti NS 35/7,5 szerelősínre pattintva)
Konfiguráció: Szoftver; HART
Bejáratok száma: 1
Ex telepítés (EPL): Gc; Div. 2
Vásárok: Vásárok
Használható érzékelőtípusok (RTD): Pt, Ni, Cu érzékelők: 2, 3, 4 vezetékes
Lineáris ellenállástartomány: 10 Ω ... 2000 Ω (minimális mérési tartomány: 10 Ω)
Hőmérsékletmérési tartomány: -250 °C ... 2500 °C (a tartomány az érzékelő típusától függ)
Hőmérsékletmérési tartomány: ≥ 10 K (RTD); ≥ 50 K (TC)
Alkalmazható érzékelőtípusok (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Jel: Áramerősség: Jel: Áramerősség
Teljesítményfelvétel: (UL - 11 V) / 0,023 A
Lépésválasz (0-99%): 1 s (TC); 1 s (RTD)
Galvanikus leválasztás bemenet/kimenet: Galvanikus leválasztás bemenet/kimenet
HART kódolás: FSK ± 0,5 mA
HART verzió: 7
Hálózati frekvenciaszűrő: 50/60 Hz
Kommunikációs ellenállás: ≥ 250 Ω
Mérőaljzat: Mérőaljzat
Átmérő (max) 2 mm

Gyártói szám: MACX MCR-1TS-I-OLP

Tápfeszültség: 11 ... 36 V/DC

Méret: (Ø x Ma) 2 mm x 112.5 mm

Csatlakozó: Csavaros csatlakozó

Gyártói szám: 1145192

Szélesség: 12.5 mm

Magasság: 112.5 mm

Hossz: 113.7 mm

Átmérő: 2 mm

Max. környezeti hőmérséklet: 85 °C

Környezeti hőmérséklet (min.): -40 °C

Súly: 0.15 kg

UKCA: Igen

Termék típus: Hőméréséklet mérésátalakító

Dokumentumok és letöltések

Adatlap

Adatlap 3564760 Phoenix Contact MACX MCR-1TS-I-OLP Hőmérséklet-mérőátalakító 1145192

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3564760 Phoenix Contact MACX MCR-1TS-I-OLP Hőmérséklet-mérőátalakító 1145192

Leírás

Kimeneti huroktáplált hőmérséklet-távadó RTD és TC érzékelőjelek, valamint ellenállás- és feszültségérzékelők jeleinek továbbítására 4 mA-es ... 20 mA. HART, leválasztó erősítő, standard konfiguráció, csavaros csatlakozók
