Name: Phoenix Contact MACX MCR-1TS-I-OLP-SP Hőmérséklet-mérőátalakító 1145196
Brand: Phoenix Contact
SKU: 3564765
Availability: BackOrder

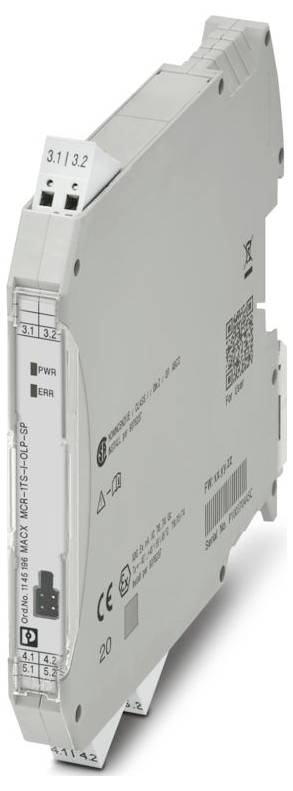

Phoenix Contact MACX MCR-1TS-I-OLP-SP Hőmérséklet-mérőátalakító 1145196-0

Hasonló kivitel

Gyártói szám

MACX MCR-1TS-I-OLP-SP

Tápfeszültség

11 V DC ... 36 V DC V/DC

Méret

(H x Sz x Ma) 113.7 x 12.5 x 116 mm

Csatlakozó

Push-in csatlakozó

Gyártói szám

1145196

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 19. [Cs.]

Szám

Összesen (194 990 Ft / Darab)

194 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: Field Analog
Csatlakozás típusa: Direkt rugós csatlakozás
Hajlékony vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
Vezető keresztmetszete AWG: 24 ... 16
Szélesség: 12,5 mm
Magasság: 116 mm
Mélység: 113,7 mm
Szín: szürke (RAL 7042)
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
Környezeti hőmérséklet (tárolás/szállítás): -50 °C ... 100 °C) ;
Tengerszint feletti magasság: ≤ 4000 m (tengerszint felett)
Szerelési típus: DIN sínre szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
Csupaszolási hossz: 8 mm
ATEX: ATEX
Átviteli sebesség: 1200 baud
Jelölés: Ex ec IIC T6...T4
Tápfeszültség tartomány: huroktáplálású, külső táp nem szükséges; 11 V DC ... 36 V DC (standard)
CE: CE
Tanúsítvány: PxCIF20ATEX1145192U
Bemeneti feszültségtartomány: -20 mV ... 100 mV (minimális mérési tartomány: 5 mV)
Jelzés: Jelzés
Klímaosztály: B2
CSA: CSA
Állapotjelző: LED (piros)
Támogatott protokollok: HART
Galvanikus leválasztás a bemenet és a kimenet között: igen
Ellátás: Ellátás
Csatornák száma: 1
Bekapcsolási késleltetés: ≈ 7 s (HART); ≈ 7 s (mért érték)
Tesztfeszültség: 2 kV AC (50 Hz, 60 s)
Funkcionalitás: Funkcionalitás
Adatkommunikáció (megkerülő): Adatkommunikáció (megkerülő)
Bemeneti jel: Hőmérséklet
Kimeneti jeláram: 4 mA ... 20 mA; 20 mA ... 4 mA
Maximális kimeneti áram: 23 mA
Mélység NS 35/7,5: 114,5 mm (az EN 60715 szabvány szerinti NS 35/7,5 szerelősínre pattintva)
Konfiguráció: Szoftver; HART
Bejáratok száma: 1
Ex telepítés (EPL): Gc; Div. 2
Vásárok: Vásárok
Használható érzékelőtípusok (RTD): Pt, Ni, Cu érzékelők: 2, 3, 4 vezetékes
Lineáris ellenállástartomány: 10 Ω ... 2000 Ω (minimális mérési tartomány: 10 Ω)
Hőmérsékletmérési tartomány: -250 °C ... 2500 °C (a tartomány az érzékelő típusától függ)
Hőmérsékletmérési tartomány: ≥ 10 K (RTD); ≥ 50 K (TC)
Alkalmazható érzékelőtípusok (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Jel: Áramerősség: Jel: Áramerősség
Teljesítményfelvétel: (UL - 11 V) / 0,023 A
Lépésválasz (0-99%): 1 s (TC); 1 s (RTD)
Galvanikus leválasztás bemenet/kimenet: Galvanikus leválasztás bemenet/kimenet
HART kódolás: FSK ± 0,5 mA
HART verzió: 7
Hálózati frekvenciaszűrő: 50/60 Hz
Kommunikációs ellenállás: ≥ 250 Ω

Gyártói szám: MACX MCR-1TS-I-OLP-SP

Tápfeszültség: 11 V DC ... 36 V DC V/DC

Méret: (H x Sz x Ma) 113.7 x 12.5 x 116 mm

Csatlakozó: Push-in csatlakozó

Gyártói szám: 1145196

Szélesség: 12.5 mm

Magasság: 116 mm

Hossz: 113.7 mm

Max. környezeti hőmérséklet: 85 °C

Környezeti hőmérséklet (min.): -40 °C

Súly: 0.1521 kg

UKCA: Igen

Termék típus: Hőméréséklet mérésátalakító

Dokumentumok és letöltések

Adatlap

Adatlap 3564765 Phoenix Contact MACX MCR-1TS-I-OLP-SP Hőmérséklet-mérőátalakító 1145196

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3564765 Phoenix Contact MACX MCR-1TS-I-OLP-SP Hőmérséklet-mérőátalakító 1145196

Leírás

Kimeneti huroktáplált hőmérséklet-távadó RTD és TC érzékelőjelek, valamint ellenállás- és feszültségtávadók 4 mA-es ... 20 mA. HART, leválasztó erősítő, standard konfiguráció, dugaszolható csatlakozó

Ez a szöveg gépi fordítással készült.
