Name: Phoenix Contact MACX MCR-EX-AP-2T-2I-SP Hőmérséklet-mérőátalakító 1290849
Brand: Phoenix Contact
SKU: 3582758
Availability: SoldOut

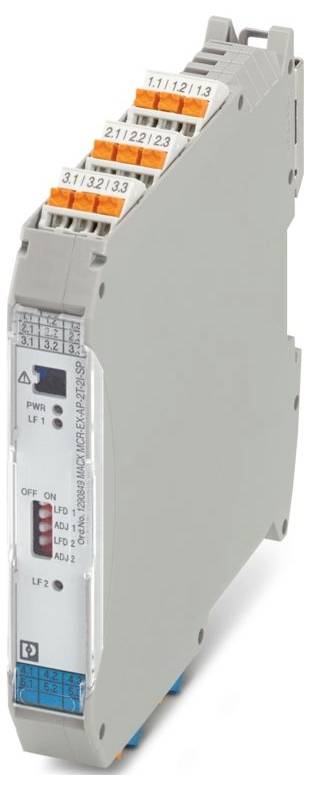

Egy vékony, szürke elektronikus eszköz az ipari automatizáláshoz, felül címkézett narancssárga csatlakozókkal és az előlapon elhelyezkedő jelzőfényekkel.

Hasonló kivitel

Gyártói szám

MACX MCR-EX-AP-2T-2I-SP

Tápfeszültség

24 V/DC

Méret

(H x Sz x Ma) 113.7 x 17.5 x 107.8 mm

Csatlakozó

Benyomható csatlakozó; 4 tűs aljzat

Gyártói szám

1290849

Adatlap (PDF)

Nem elérhető

Összesen (281 990 Ft / Darab)

281 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: MACX Analog
Csatlakozás típusa: 4 pólusú aljzat
Hajlékony vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
Vezető keresztmetszete AWG: 24 ... 16
Szélesség: 17,5 mm
Magasság: 107,8 mm
Mélység: 113,7 mm
Gyúlékonysági osztály az UL 94 szerint: V0
Ház anyaga: PA 6.6
Környezeti feltételek: Környezeti feltételek
Védettségi osztály: IP20 (csatlakozók); IP30 (ház)
Környezeti hőmérséklet (üzemi): -20 °C ... 70 °C (egyetlen egység: a beépítési pozíció tetszőleges); -20 °C ... 40 °C (csoportos szerelés: függőleges szerelősín légkeringetés nélkül); -20 °C ... 60 °C (csoportos szerelés: függőleges szerelősín keringtetett levegővel); -20 °C ... 50 °C (csoportos szerelés: vízszintes szerelősín légkeringetés nélkül); -20 °C ... 70 °C (Csoportszerelés: vízszintes szerelősín keringtetett levegővel)
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
Tengerszint feletti magasság: ≤ 2000 m
Szabványok/előírások: IEC/EN 60079-11
Megjegyzés: Megjegyzés az összes eszközfunkció és diagnosztika használatával kapcsolatban
Szerelési mód: NS 35/15, NS 35/7.5
Megengedett páratartalom (üzemi): ≤ 95% (páralecsapódás nélkül)
Csupaszolási hossz: 8 mm
Telepítési helyzet: függőleges, vízszintes
Kezelési útmutató: 2 vezetékes beállítás DIP kapcsolóval ADJ
Maximális belső induktivitás Li: elhanyagolható
ATEX: ATEX
IECEx: IECEx
Jelölés: [Ex ia Ga] IIC;[Ex ia Da] IIIC;Ex nA nC [ia Ga] IIC T4 Gc; [Ex ia Ma] I
Teljesítményveszteség: ≤ 1,9 W
Tápfeszültség tartomány: 18 V ... 31,2 V
Csatlakozástechnika: 3 vezetékes
Alkalmazással kapcsolatos megjegyzés: A bemeneti paraméterek az ISpac Wizard paraméterező szoftverrel vagy DIP kapcsolókkal állíthatók be.
Elektromágneses kompatibilitás: A következő szabványok és előírások szerint tesztelve: EN 61326-1 Ipari felhasználás, NAMUR NE 21
Maximális kapcsolási feszültség: 30 V
Állapotjelző: Zöld LED (tápfeszültség); piros LED (hálózati hiba)
Név: Konfigurációs felület
Galvanikus leválasztás a bemenet és a kimenet között: igen
Ellátás: Ellátás
Csatornák száma: 2
Fordított polaritás elleni védelem: igen
Névleges szigetelési feszültség: 375 VPP
Tesztfeszültség: 350 V (50 Hz, 60 s)
Biztonsággal kapcsolatos adatok: Biztonsággal kapcsolatos adatok
Maximális kimeneti feszültség Uo: 6,5 V
Max. kimeneti áram Io: 19,7 mA
Max. kimeneti teljesítmény Po: 32 mW (lineáris jelleggörbe)
Maximális biztonsági feszültség: 253 V AC
Funkcionalitás: Funkcionalitás
Névleges tápfeszültség: 24 V DC
Galvanikus leválasztás: 5-utas leválasztás
Tipikus hőmérsékleti együttható: ≤ 0,1% (10 K)
Kivitel: RS-232-C
Energiafogyasztás: ≤ 1,9 W
Kimeneti jeláram: 0 mA ... 20 mA (konfigurálható); 4 mA... 20 mA (konfigurálható); 0 mA... 21 mA (működési tartomány)
Mélység NS 35/7,5: 114,5 mm (az EN 60715 szabvány szerinti NS 35/7,5 szerelősínre pattintva)
Konfiguráció: Szoftver
Bemenet leírása: Potenciométer
Maximális kapcsolási áram: 100 mA
Ex-telepítés (EPL): Gc
Galvanikus leválasztás bemenet/kimenet IEC/EN 60079-11: Galvanikus leválasztás bemenet/kimenet IEC/EN 60079-11
Ex i áramkörök (EPL): Ga;Da;Ma
Maximális belső kapacitás Ci: elhanyagolható
Maximálisan megengedett teljes vezetőellenállás: ≤ 1000 Ω (vezetőnként)
Vásárok: Vásárok
Galvanikus leválasztás bemenet/tápellátás IEC/EN 60079-11: Galvanikus leválasztás bemenet/tápellátás IEC/EN 60079-11
Galvanikus leválasztású bemenet/hibajelző kimenet IEC/EN 60079-11: Galvanikus leválasztású bemenet/hibajelző kimenet IEC/EN 60079-11
Galvanikus leválasztás bemeneti/konfigurációs interfész IEC/EN 60079-11: Galvanikus leválasztás bemeneti/konfigurációs interfész IEC/EN 60079-11
Galvanikus leválasztás 1. kimenet / 2. kimenet: Galvanikus leválasztás 1. kimenet / 2. kimenet
Galvanikus leválasztás kimenet/tápellátás: Galvanikus leválasztás kimenet/tápellátás
Galvanikus leválasztás kimenet/konfigurációs interfész: Galvanikus leválasztás kimenet/konfigurációs interfész
Galvanikus leválasztás kimenet/tápellátás/hibajel kimenet: Galvanikus leválasztás kimenet/tápellátás/hibajel kimenet
Használható érzékelőtípusok (RTD): Pt 100, Pt 250, Pt 500, Pt 1000, Pt 2000, Ni 100, Ni 500, Ni 1000, M50, M53, M100
Lineáris ellenállástartomány: 50 Ω ... 500 Ω; 0,5 kΩ ... 5 kΩ; 1 kΩ ... 10 kΩ; 10 kΩ ... 100 kΩ (párhuzamos 10 kΩ-os sönttel, vezetékszakadás-felügyelet nélkül)
Jelentés: Hibaüzenet kimenete: Jelentés: Hibaüzenet kimenete
IIA (egyszerű áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 700 mH / 1000 µF
IIC (egyszerű áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 90 mH / 25 µF
I (egyszerű áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 700 mH / 1000 µF
Hőmérsékletmérési tartomány: -200 °C ... 1800 °C (a tartomány az érzékelő típusától függ)
Hőmérséklet mérési tartomány: ≥ 36 K (a tartomány az érzékelő típusától függ)
Alkalmazható érzékelőtípusok (TC): B, E, J, K, N, R, S, T, L, U, XK
Jel: Áramerősség: Jel: Áramerősség
Teljesítményfelvétel: 0 Ω ... 600 Ω (csatornánként)
IIB (egyszerű áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 330 mH / 570 µF
Szoftver: ISpac Wizard 9199

Gyártói szám: MACX MCR-EX-AP-2T-2I-SP

Tápfeszültség: 24 V/DC

Méret: (H x Sz x Ma) 113.7 x 17.5 x 107.8 mm

Csatlakozó: Benyomható csatlakozó; 4 tűs aljzat

Gyártói szám: 1290849

Szélesség: 17.5 mm

Magasság: 107.8 mm

Hossz: 113.7 mm

Súly: 0.1331 kg

UKCA: Igen

Termék típus: Hőméréséklet mérésátalakító

Dokumentumok és letöltések

Adatlap

Adatlap 3582758 Phoenix Contact MACX MCR-EX-AP-2T-2I-SP Hőmérséklet-mérőátalakító 1290849

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3582758 Phoenix Contact MACX MCR-EX-AP-2T-2I-SP Hőmérséklet-mérőátalakító 1290849

Leírás

Ex i hőmérséklet-távadók, Ex i bemeneti jelek ellenállás-hőmérőkből 2, 3 vagy 4 vezetékes technológiával, hőelemekből és mV-os forrásokból, amelyek aktív 0 mA / 4 mA-es ... jelekké alakulnak. 20 mA-es, nem Ex i jelek átalakítása. Csatornák száma: 2, standard konfiguráció, 5-utas elválasztás, direkt rugós csatlakozás
