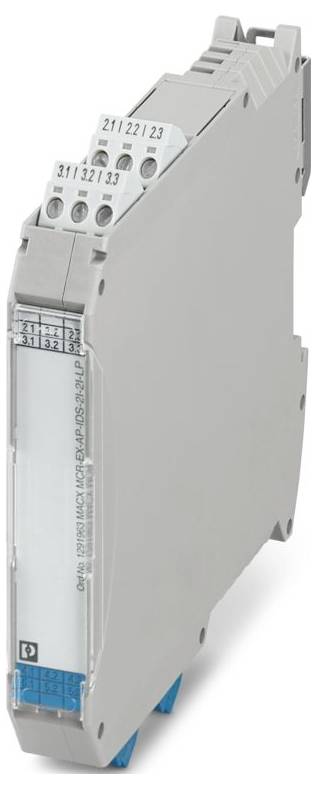

Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 Leválasztás erősítő 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Leválasztás erősítő
Bemenő jel max. (áram)
40 mA
Gyártói szám
MACX MCR-EX-AP-IDS-2I-2I-LP
Méret
(H x Sz x Ma) 113.7 x 17.5 x 112.5 mm
Csatlakozó
Csavaros csatlakozó
Adatlap (PDF)
Összesen (160 990 Ft / Darab)
160 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Produktfamilie: MACX Analog
- Csatlakozás: csavaros csatlakozóval
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5mm²
- Leiterquerschnitt AWG: 24 ... 14
- Szélesség: 17,5 mm
- Magasság: 112,5 mm
- Mélység: 113,7 mm
- Brennbarkeitsklasse nach UL 94: V0
- Material Gehäuse: PA 6.6
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20 (Klemmen);IP30 (Gehäuse)
- Umgebungstemperatur (Betrieb): -20 °C ... 70 °C (Einzelgerät: Einbaulage beliebig);-20 °C ... 70 °C (Gruppenmontage: vertikale Tragschiene ohne Umluft);-20 °C ... 70 °C (Gruppenmontage: vertikale Tragschiene mit Umluft);-20 °C ... 70 °C (Gruppenmontage: horizontale Tragschiene ohne Umluft);-20 °C ... 70 °C (Gruppenmontage: horizontale Tragschiene mit Umluft)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: IEC/EN 60079-11
- Montageart: NS 35/15, NS 35/7,5
- Zulässige Luftfeuchtigkeit (Betrieb): ≤ 95 % (keine Betauung)
- Csupaszolási hossz: 7 mm
- Einbaulage: senkrecht, waagerecht
- Hinweis zum Betrieb: Einbaubedingungen beeinflussen die Umgebungstemperatur.
- Bitte Betriebsanleitung beachten.
- Max. innere Induktivität Li: vernachlässigbar
- ATEX: ATEX
- IECEx: IECEx
- Kennzeichnung: 3
- Verlustleistung: ≤ 0,2 W (bei 20 mA, pro Kanal);≤ 0,6 W (bei 40 mA, pro Kanal)
- Versorgungsspannungsbereich: schleifengespeist, keine externe Versorgung notwendig
- Hinweis zur Anwendung: Genauigkeit, typische Angaben in % der Messspanne (20 mA) bei UN, 23 °C
- Elektromagnetische Verträglichkeit: Geprüft nach folgenden Normen und Vorschriften: EN 61326-1 Einsatz im industriellen Bereich, NAMUR NE 21
- Unterstützte Protokolle: HART-transparent
- Galvanische Trennung zwischen Eingang und Ausgang: ja
- Versorgung: Versorgung
- Anzahl der Kanäle: 2
- Verpolschutz: ja
- Beschreibung des Ausgangs: eigensicher
- Bemessungsisolationsspannung: 375 VPP
- Prüfspannung: 500 V (50 Hz, 60 s)
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Max. Ausgangsspannung Uo: 25 V
- Max. Ausgangsstrom Io: 99 mA
- Max. Ausgangsleistung Po: 613 mW
- Sicherheitstechnische Maximalspannung Um: 253 V AC
- Bürde/Ausgangslast Stromausgang: ≤ 800 Ω (20 mA)
- Anzahl der Ausgänge: 2
- Galvanische Trennung: 4-Wege-Trennung
- Temperaturkoeffizient typisch: ≤ 0,1 % (10 K)
- Datenkommunikation (Bypass): Datenkommunikation (Bypass)
- Eingangssignal Strom: 0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)
- Ausgangssignal Strom: 0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)
- Tiefe NS 35/7,5: 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
- Anzahl der Eingänge: 2
- Ex-Installation (EPL): Gc
- Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11: Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11
- Galvanische Trennung Eingang 1 / Eingang 2: Galvanische Trennung Eingang 1 / Eingang 2
- Ex i-Stromkreise (EPL): Ga;Da;Ma
- Max. innere Kapazität Ci: vernachlässigbar
- Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
- Signalübertragungsverhalten: In = Out
- Galvanische Trennung Ausgang 1 / Ausgang 2: Galvanische Trennung Ausgang 1 / Ausgang 2
- IIA (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 28 mH / 2,97 µF
- IIC (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 2,5 mH / 110 nF
- I (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 46 mH / 4,87 µF
- Signal: Strom: Signal: Strom
- IIB (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 11 mH / 840 nF
- Üresjárati feszültség: 25 V
- Leitungsfehlererkennung: 0 mA (Leitungsbruch);≤ 1 mA (Verhalten des Eingangsstroms)
- Spannungsabfall: 1 V (konstant)
- Linearitätsfehler: ≤ 0,25 % (bei Bürde = 0 Ω)
- Gyártói szám
MACX MCR-EX-AP-IDS-2I-2I-LP
- Termék típus
Leválasztás erősítő
- Bemenő jel max. (áram)
40 mA
- Méret
(H x Sz x Ma) 113.7 x 17.5 x 112.5 mm
- Csatlakozó
Csavaros csatlakozó
- Kimenő jel (áram)
0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)
- Bemenő jel (áram)
0 mA ... 20 mA;4 mA ... 20 mA (mit HART);0 mA ... 40 mA (Funktionsbereich)
- Tartalom
1 db
- Szélesség
17.5 mm
- Magasság
112.5 mm
- Hossz
113.7 mm
- Max. környezeti hőmérséklet
70 °C
- Környezeti hőmérséklet (min.)
-20 °C
- Tápfeszültség U(B)
schleifengespeist. keine externe Versorgung notwendig
- Max. keresztmetszet, hajlékony
2.5 mm²
- Merev keresztmetszet (max.)
2.5 mm²
- Min. hajlékony keresztmetszet
0.2 mm²
- Merev átmérő (min.)
0.2 mm²
- Mélység
113.7 mm
IP20
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3582751 Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 Leválasztás erősítő 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3582751 Phoenix Contact MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 Leválasztás erősítő 1 db
Leírás
Ex i-Ausgangstrennübertrager trennt und überträgt 0 mA / 4 mA ... 20 mA-Signale eigensicher in den Ex-Bereich. Für Feuer- und Gasdetektoren geeignet. Anzahl der Kanäle: 2, HART-transparent, Leerlaufspannung: 25 V, Standardkonfiguration, Loop-powered, 4-Wege-Trennung, Safety Integrity Level (SIL, IEC 61508): 3, Schraubanschluss
