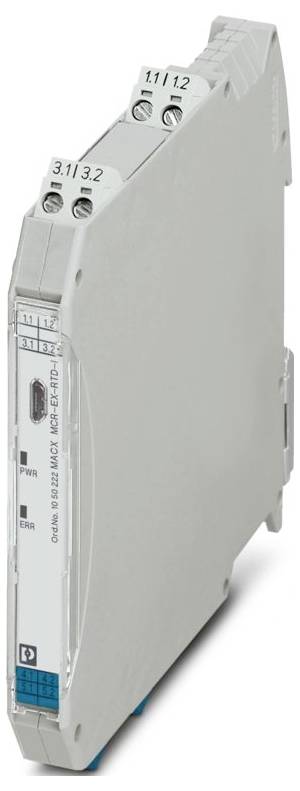

Phoenix Contact MACX MCR-EX-RTD-I Hőmérséklet-mérőátalakító 1050222
EAN:
Gyártól szám:
Rendelési szám:
Gyártói szám
MACX MCR-EX-RTD-I
Tápfeszültség
24 V/DC
Méret
(H x Sz x Ma) 113.7 x 12.5 x 112.5 mm
Csatlakozó
Csavaros csatlakozó
Gyártói szám
1050222
Adatlap (PDF)
Szám
Összesen (107 866 Ft / Darab)
107 866 Ft
ÁFA nélkül
Műszaki adatok
- Produktfamilie: MACX Analog
- Csatlakozás: csavaros csatlakozóval
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5mm²
- Leiterquerschnitt AWG: 24 ... 14
- Szélesség: 12,5 mm
- Magasság: 112,5 mm
- Mélység: 113,7 mm
- Farbe: grau (RAL 7042)
- Material Gehäuse: PA 6.6-FR
- Umgebungsbedingungen: Umgebungsbedingungen
- Védelmi típus: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 49 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
- Höhenlage: ≤ 2000 m (Die technischen Daten beziehen sich auf Höhenlagen ≤2000 m über NN. Für Höhenlagen >2000 m über NN siehe Datenblatt.)
- Normen/Bestimmungen: EN 61000-4-6
- Hinweis: Während der Störbeeinflussung kann es zu geringen Abweichungen kommen.
- Montageart: Tragschienenmontage
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Csupaszolási hossz: 7 mm
- ATEX: ATEX
- IECEx: IECEx
- Kennzeichnung: 2Ex ec ic [ia Ga] IIC T4 Gc
- UL, USA / Kanada: UL, USA / Kanada
- Verlustleistung: ≤ 0,76 W
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC
- CE: CE
- Zertifikat: BY/112 02.01 TP012 103.01 00082
- Signal: Signal
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Störabstrahlung: Störabstrahlung
- Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Schiffbau-Zulassung: Schiffbau-Zulassung
- INMETRO: INMETRO
- Zavarvédettség EN 61000-6-2
- Statusanzeige: LED grün (Versorgungsspannung);LED rot, blinkend 2,8 Hz (Leitungs-, Sensorfehler am Ein- oder Ausgang, ERR);LED rot, blinkend 1,4 Hz (Simulationsbetrieb, ERR);LED rot, dauerhaft an (Modulfehler, ERR)
- Benennung: Leitungsgeführte Störgrößen
- Galvanische Trennung zwischen Eingang und Ausgang: ja
- Anwendung: Temperatur
- Versorgung: Versorgung
- Anzahl der Kanäle: 1
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Isolierung: Sichere Trennung
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
- Schiffbau-Daten: Schiffbau-Daten
- Temperature: B
- Humidity: B
- Vibration: A
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsisolationsspannung: 60 Veff (IEC/EN 60079-11)
- Vizsgáló feszültség: 1,75 kV
- Max. Ausgangsspannung Uo: 6 V
- Max. Ausgangsstrom Io: 16,6 mA (RTD in 4-Leiter-Technik);13 mA (RTD in 3-Leiter-Technik);7,1 mA (RTD in 2-Leiter-Technik);16,6 mA (2x RTD in 2-Leiter-Technik);13 mA (Potenziometer)
- Max. Ausgangsleistung Po: 25,2 mW (linear)
- Sicherheitstechnische Maximalspannung Um: 60 V AC/DC
- Bürde/Ausgangslast Stromausgang: ≤ 600 Ω
- Funktionalität: Funktionalität
- Anzahl der Ausgänge: 1
- Versorgungsnennspannung: 24 V DC -20 % ... +25 %
- Galvanische Trennung: Galvanische Trennung
- Temperaturkoeffizient typisch: 0,01 %/K
- Leistungsaufnahme: ≤ 1 W
- Ausgangssignal Strom: 0 mA ... 20 mA;4 mA ... 20 mA (SIL)
- Ausgangssignal Strom maximal: ≥ 21 mA
- typische Abweichung vom Messbereichsendwert: 1 %
- Tiefe NS 35/7,5: 114,5 mm (aufgerastet auf Tragschiene NS 35/7,5 nach EN 60715)
- Konfiguration: Software
- Beschreibung des Eingangs: eigensicher
- Anzahl der Eingänge: 1
- Ex-Installation (EPL): Gc;Div. 2
- EAC Ex: EAC Ex
- Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11: Galvanische Trennung Eingang/Ausgang IEC/EN 60079-11
- Ex i-Stromkreise (EPL): Ga;Da;Ma;Div. 1
- Max. innere Kapazität Ci: 44 nF
- Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
- Galvanische Trennung Eingang/Ausgang/Versorgung IEC/EN 61010-1: Galvanische Trennung Eingang/Ausgang/Versorgung IEC/EN 61010-1
- Max. zulässiger Gesamtleitungswiderstand: 50 Ω (pro Leitung)
- Messen: Messen
- Galvanische Trennung Eingang/Versorgung IEC/EN 60079-11: Galvanische Trennung Eingang/Versorgung IEC/EN 60079-11
- Verwendbare Sensortypen (RTD): Pt-, Ni-, Cu-Sensoren: 2-, 3-, 4-Leiter
- Widerstandsbereich linear: 0 Ω ... 50 kΩ
- Sensorspeisestrom: 10 µA ... 210 µA (bis 2x 210 µA bei 3-Leiter)
- IIB/IIIC (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 460 mH / 1000 µF
- IIC (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 100 mH / 40 µF
- IIC (gemischter Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 100 mH / 555 nF
- Temperaturmessbereich: -200 °C ... 850 °C (Bereich abhängig vom Sensortyp)
- Messbereichsspanne Temperatur: ≥ 50 K
- Signal: Strom: Signal: Strom
- Sprungantwort (0-99%): ≤ 1,7 s
- Prüfbuchse: Prüfbuchse
- Átmérő (max) 2 mm
- Systematic Capability: Systematic Capability
- Übertragungsfehler typisch: 0,1 % (z. B. bei Pt 100, Spanne 300 K, 4 ... 20 mA)
- Konfigurierbar/Programmierbar: ja
- Ausgangswelligkeit (Strom): < 15 µASS;< 10 µArms
- Verhalten bei Sensorfehler: frei definierbar
- Sicherheitstechnische Daten: Klemmen: 4.1, 4.2, 5.1, 5.2: Sicherheitstechnische Daten: Klemmen: 4.1, 4.2, 5.1, 5.2
- IIA/I (einfacher Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 850 mH / 1000 µF
- IIB/IIA (gemischter Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 100 mH / 950 nF
- IIIC/I (gemischter Stromkreis): max. äußere Induktivität Lo / max. äußere Kapazität Co: 100 mH / 950 nF
- Höheneinsatzbereich (≤ 2000 m): Höheneinsatzbereich (≤ 2000 m)
- Höheneinsatzbereich (≤ 3000 m): Höheneinsatzbereich (≤ 3000 m)
- Höhenbereich: > 4000 m ... 5000 m
- Höheneinsatzbereich (≤ 4000 m): Höheneinsatzbereich (≤ 4000 m)
- Höheneinsatzbereich (≤ 5000 m): Höheneinsatzbereich (≤ 5000 m)
- Widerstandsbereich Potenziometer: 0 Ω ... 50 kΩ
- EAC Ex: EAC Ex
- Gyártói szám
MACX MCR-EX-RTD-I
- Tápfeszültség
24 V/DC
- Méret
(H x Sz x Ma) 113.7 x 12.5 x 112.5 mm
- Csatlakozó
Csavaros csatlakozó
- Gyártói szám
1050222
- Szélesség
12.5 mm
- Magasság
112.5 mm
- Hossz
113.7 mm
- Súly
0.13 kg
- UKCA
Igen
- Termék típus
Hőméréséklet mérésátalakító
Dokumentumok és letöltések
Adatlap
Adatlap 3562247 Phoenix Contact MACX MCR-EX-RTD-I Hőmérséklet-mérőátalakító 1050222
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3562247 Phoenix Contact MACX MCR-EX-RTD-I Hőmérséklet-mérőátalakító 1050222
Leírás
Ex i-Temperaturmessumformer: Wandelt Signale von im Ex-Bereich installierten Widerstandsthermometern und überträgt ein 0/4-20 mA Signal zu einer Bürde im sicheren Bereich. Szabadon programozható 3-Wege-Trennung, SIL, Schraubanschluss, Standardkonfiguration.
