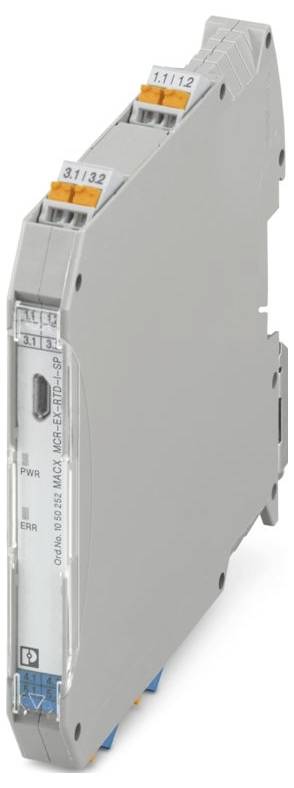

Phoenix Contact MACX MCR-EX-RTD-I-SP Hőmérséklet-mérőátalakító 1050252
EAN:
Gyártól szám:
Rendelési szám:
Gyártói szám
MACX MCR-EX-RTD-I-SP
Tápfeszültség
24 V/DC
Méret
(H x Sz x Ma) 113.7 x 12.5 x 107.9 mm
Csatlakozó
Push-in csatlakozó
Gyártói szám
1050252
Adatlap (PDF)
Szám
Összesen (107 866 Ft / Darab)
107 866 Ft
ÁFA nélkül
Műszaki adatok
- Termékcsalád: MACX Analog
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 24 ... 14;24 ... 22 (TWIN érvéghüvely műanyag hüvely nélkül); 20 ... 16 (kettős érvéghüvely műanyag hüvellyel)
- Szélesség: 12,5 mm
- Magasság: 107,9 mm
- Mélység: 113,7 mm
- Szín: szürke (RAL 7042)
- Ház anyaga: PA 6.6-FR
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -40 °C ... 49 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
- Tengerszint feletti magasság: ≤ 2000 m (A műszaki adatok ≤ 2000 m tengerszint feletti magasságra vonatkoznak. Nagy tengerszint feletti magassághoz> 2000 méterrel a tengerszint felett (lásd az adatlapot).
- Szabványok/előírások: EN 61000-4-6
- Megjegyzés: Az interferencia folyamat során kisebb eltérések előfordulhatnak.
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csupaszolási hossz: 10 mm
- ATEX: ATEX
- IECEx: IECEx
- Jelölés: 2Ex ec ic [ia Ga] IIC T4 Gc
- UL, USA / Kanada: UL, USA / Kanada
- Teljesítményveszteség: ≤ 0,76 W
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC
- CE: CE
- Tanúsítvány: BY/112 02.01 TP012 103.01 00082
- Jelzés: Jelzés
- Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
- Interferencia sugárzás: Interferencia sugárzás
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Vezetett interferencia: Vezetett interferencia
- Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
- INMETRO: INMETRO
- Zavarvédettség EN 61000-6-2
- Állapotjelző: Zöld LED (tápfeszültség); piros LED, villog 2,8 Hz-en (vonal- vagy érzékelőhiba a bemeneten vagy kimeneten, ERR); piros LED, villog 1,4 Hz-en (szimulációs üzemmód, ERR); piros LED, folyamatosan világít (modulhiba, ERR)
- Megnevezés: Vezetett zavarok
- Galvanikus leválasztás a bemenet és a kimenet között: igen
- Alkalmazás: Hőmérséklet
- Ellátás: Ellátás
- Csatornák száma: 1
- Használati korlátozás: Használati korlátozás
- EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
- Szigetelés: Biztonságos elválasztás
- Éghetőségi osztály az UL 94 (ház) szerint: V0 (ház)
- Hajóépítési adatok: Hajóépítési adatok
- Hőmérséklet: B
- Páratartalom: B
- Rezgés: A
- EMC: B
- Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
- Névleges szigetelési feszültség: 60 Vrms (IEC/EN 60079-11)
- Vizsgáló feszültség: 1,75 kV
- Hajlékony vezető keresztmetszete (2 azonos keresztmetszetű vezető): 0,25 mm² ... 0,34 mm² (TWIN érvéghüvely műanyag hüvely nélkül); 0,5 mm² ... 1,5 mm² (kettős érvéghüvely műanyag hüvellyel)
- Maximális kimeneti feszültség Uo: 6 V
- Max. kimeneti áram Io: 16,6 mA (RTD 4 vezetékes konfigurációban); 13 mA (RTD 3 vezetékes konfigurációban); 7,1 mA (RTD 2 vezetékes konfigurációban); 16,6 mA (2x RTD 2 vezetékes konfigurációban); 13 mA (potenciométer)
- Max. kimeneti teljesítmény Po: 25,2 mW (lineáris)
- Maximális biztonsági feszültség: 60 V AC/DC
- Kimeneti terhelési áram kimenet: ≤ 600 Ω
- Funkcionalitás: Funkcionalitás
- Kijáratok száma: 1
- Névleges tápfeszültség: 24 V DC -20% ... +25 %
- Galvanikus leválasztás: Galvanikus leválasztás
- Tipikus hőmérsékleti együttható: 0,01%/K
- Energiafogyasztás: ≤ 1 W
- Kimeneti jeláram: 0 mA ... 20 mA; 4 mA ... 20 mA (SIL)
- Maximális kimeneti áram: ≥ 21 mA
- Tipikus eltérés a teljes skálától: 1%
- Mélység NS 35/7,5: 114,5 mm (az EN 60715 szabvány szerinti NS 35/7,5 szerelősínre pattintva)
- Konfiguráció: Szoftver
- A bejárat leírása: gyújtószikramentes
- Bejáratok száma: 1
- Ex telepítés (EPL): Gc; Div. 2
- EAC Ex: EAC Ex
- Galvanikus leválasztás bemenet/kimenet IEC/EN 60079-11: Galvanikus leválasztás bemenet/kimenet IEC/EN 60079-11
- Ex i áramkörök (EPL): Ga;Da;Ma;Div. 1
- Max. belső kapacitás Ci: 44 nF
- Biztonsági integritási szint (SIL, IEC 61508): Biztonsági integritási szint (SIL, IEC 61508)
- Galvanikus leválasztás bemenet/kimenet/tápellátás IEC/EN 61010-1: Galvanikus leválasztás bemenet/kimenet/tápellátás IEC/EN 61010-1
- Maximális megengedett teljes vonali ellenállás: 50 Ω (vezetékenként)
- Vásárok: Vásárok
- Galvanikus leválasztás bemenet/tápellátás IEC/EN 60079-11: Galvanikus leválasztás bemenet/tápellátás IEC/EN 60079-11
- Használható érzékelőtípusok (RTD): Pt, Ni, Cu érzékelők: 2, 3, 4 vezetékes
- Lineáris ellenállástartomány: 0 Ω ... 50 kΩ
- Érzékelő tápárama: 10 µA ... 210 µA (akár 2x 210 µA 3 vezetékes csatlakozással)
- IIB/IIIC (egyszerű áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 460 mH / 1000 µF
- IIC (egyszerű áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 100 mH / 40 µF
- IIC (vegyes áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 100 mH / 555 nF
- Hőmérsékletmérési tartomány: -200 °C ... 850 °C (a tartomány az érzékelő típusától függ)
- Hőmérsékletmérési tartomány: ≥ 50 K
- Jel: Áramerősség: Jel: Áramerősség
- Lépésválasz (0-99%): ≤ 1,7 s
- Szisztematikus képesség: Szisztematikus képesség
- Tipikus átviteli hiba: 0,1% (pl. Pt 100 esetén, 300 K mérési tartomány, 4 ... 20 mA)
- Konfigurálható/Programozható: igen
- Kimeneti áramingadozás (feszültség):< 15 µASS;< 10 µArms
- Viselkedés érzékelőhiba esetén: szabadon meghatározható
- Biztonsággal kapcsolatos adatok: Csatlakozók: 4.1, 4.2, 5.1, 5.2: Biztonsággal kapcsolatos adatok: Csatlakozók: 4.1, 4.2, 5.1, 5.2
- IIA/I (egyszerű áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 850 mH / 1000 µF
- IIB/IIA (vegyes áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 100 mH / 950 nF
- IIIC/I (vegyes áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 100 mH / 950 nF
- Üzemi magasságtartomány (≤ 2000 m): Üzemi magasságtartomány (≤ 2000 m)
- Üzemi magasságtartomány (≤ 3000 m): Üzemi magasságtartomány (≤ 3000 m)
- Magasságtartomány:> 4000 méter ... 5000 m
- Üzemi magasságtartomány (≤ 4000 m): Üzemi magasságtartomány (≤ 4000 m)
- Üzemi magasságtartomány (≤ 5000 m): Üzemi magasságtartomány (≤ 5000 m)
- Potenciométer ellenállástartománya: 0 Ω ... 50 kΩ
- EAC Ex: EAC Ex
- Gyártói szám
MACX MCR-EX-RTD-I-SP
- Tápfeszültség
24 V/DC
- Méret
(H x Sz x Ma) 113.7 x 12.5 x 107.9 mm
- Csatlakozó
Push-in csatlakozó
- Gyártói szám
1050252
- Szélesség
12.5 mm
- Magasság
107.9 mm
- Hossz
113.7 mm
- Súly
0.15 kg
- UKCA
Igen
- Termék típus
Hőméréséklet mérésátalakító
Dokumentumok és letöltések
Adatlap
Adatlap 3562261 Phoenix Contact MACX MCR-EX-RTD-I-SP Hőmérséklet-mérőátalakító 1050252
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3562261 Phoenix Contact MACX MCR-EX-RTD-I-SP Hőmérséklet-mérőátalakító 1050252
Leírás
Ex i hőmérséklet-távadó: Az Ex területen felszerelt ellenállás-hőmérők jeleit átalakítja, és 0/4-20 mA-es jelet továbbít a biztonságos területen lévő terhelésre. Szabadon programozható, 3-utas leválasztás, SIL, direkt rugós csatlakozás, standard konfiguráció.
