Name: Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP Hőmérsékletmérő átalakító 2924799
Brand: Phoenix Contact
SKU: 2225812
Availability: BackOrder

Elektromos készülék különböző csatlakozókkal és feliratokkal. Háromszög alakú szimbólumok és számok láthatók rajta.

Elektronikai modul-diagram: Nyíl mutat BE-től KI-ig. Belső szimbólumok: Ellenállás, Feszültség/Áram U,I, Hurok, Kapcsoló 3x-al és ÁRAM.

'Vezérlőrendszer blokkvázlata: Érzékelők, be-/kimenetek és 0., 1., 2. zónák közötti kapcsolatok. PLC/DCS passzív egységek.'

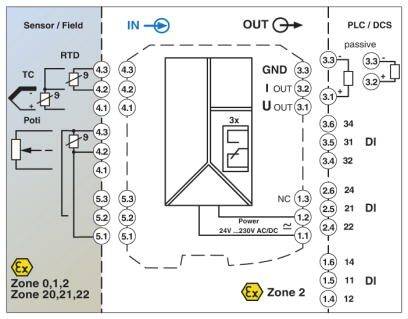

'Egy elektromos biztonsági kör kapcsolási rajza: Szenzorok, be- és kimenetek, tápellátás. Zónák robbanásbiztos kivitelűek (Ex). Fő érintkezők: GND, I OUT, U OUT.'

1/4

Gyártói szám

MACX MCR-EX-T-UIREL-UP-SP

Tápfeszültség

24 V - 230 V

Áramfelvét

100 mA

Kimeneti jel

4 mA - 20 mA

Hőmérséklettartomány

-40 ° C - +85 °C

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 28. [H.]

Szám

Összesen (265 990 Ft / Darab)

265 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Alkalmazható érzékelőtípusok (RTD): Pt, Ni, Cu érzékelők: 2-, 3-, 4-vezetékes
Alkalmazható érzékelőtípusok (TC): B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG
Hőmérséklet-mérési tartomány: -250 ° C - +2500 ° C (tartomány az érzékelő típusától függően)
Bemeneti jeltartomány: 0 - 50 kΩ
Teljesítmény felvétel: 2.4 W
Csupaszolási hossz: 8 mm
Vezető keresztmetszete: 0,2 mm² - 1,5 mm²
Vezető keresztmetszete AWG: 24-16

Gyártói szám: MACX MCR-EX-T-UIREL-UP-SP

Tápfeszültség: 24 V - 230 V

Áramfelvét: 100 mA

Kimeneti jel: 4 mA - 20 mA

Hőmérséklettartomány: -40 ° C - +85 °C

Teher: 600 Ω

Leírás: Hőmérsékletmérő átalakító

Méret: (H x Sz x Ma) 113.5 x 35.2 x 117.7 mm

Csatlakozó: Dugós csatlakozás

Üzemi hőmérséklet: -250 °C (min)

Üzemi hőmérséklet (min.): -250 °C

Bemeneti ellenállás: 0 Ω - 50 kΩ

Gyártói szám: 2924799

Szélesség: 35.2 mm

Magasság: 117.7 mm

Hossz: 113.5 mm

Max. környezeti hőmérséklet: +65 °C

Környezeti hőmérséklet (min.): -20 °C

UKCA: Igen

Termék típus: Hőméréséklet mérésátalakító

Dokumentumok és letöltések

Adatlap

Adatlap 2225812 Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP Hőmérsékletmérő átalakító 2924799

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225812 Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP Hőmérsékletmérő átalakító 2924799

Leírás

Programozás működés közben, csatlakoztatva az Ex mérőáramkört és feszültség nélkül az IFS-USB-PROG-ADAPTER programozó adapter segítségével. Bemenet ellenállás hőmérők, hőelemek, ellenállás érzékelők, potenciométerek és mV források számára, [Ex ia] IIC. Hideg csomópont kompenzáció külön dugóval.

Ez a szöveg gépi fordítással készült.
