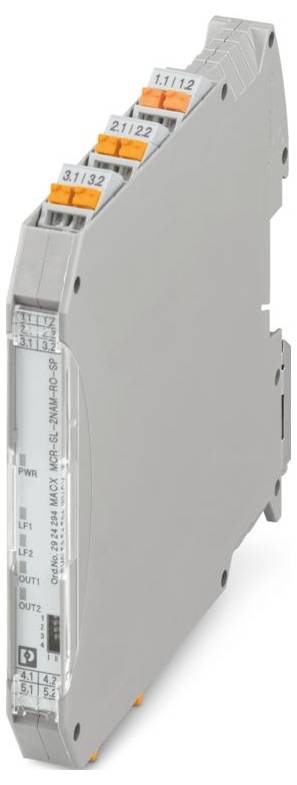

Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Leválasztó kapcsoló erősítő 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Leválasztó kapcsoló erősítő
Gyártói szám
MACX MCR-SL-2NAM-RO-SP
Méret
(H x Sz x Ma) 113.7 x 12.5 x 107.9 mm
Csatlakozó
Push-In rugóerős csatlakozás
Kimenő jel (feszültség)
250 V AC; 120 V DC; 30 V DC
Adatlap (PDF)
Szám
Összesen (57 472 Ft / Darab)
57 472 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: MACX Analog
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 24 ... 14;24 ... 22 (TWIN érvéghüvely műanyag hüvely nélkül); 20 ... 16 (kettős érvéghüvely műanyag hüvellyel)
- Szélesség: 12,5 mm
- Magasság: 107,9 mm
- Mélység: 113,7 mm
- Szín: szürke (RAL 7042)
- Ház anyaga: PA 6.6-FR
- Környezeti feltételek: Környezeti feltételek
- Védettségi besorolás: IP20 (UL által nem minősített)
- Környezeti hőmérséklet (üzemi): -40 °C ... 42 °C; -40 °C ... 49 °C (teljesítménycsökkenés)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 2000 m (A műszaki adatok ≤ 2000 m tengerszint feletti magasságra vonatkoznak. Nagy tengerszint feletti magassághoz 2000 méterrel a tengerszint felett (lásd az adatlapot).
- Szabványok/előírások: GB/T 3836.1; GB/T 3836.3; GB/T 3836.8
- Megjegyzés: valamint az EN 61326-1 szabvány
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csupaszolási hossz: 10 mm
- ATEX: ATEX
- IECEx: IECEx
- Jelölés: 2Ex ec nC IIC T4 Gc
- UL, USA / Kanada: UL, USA / Kanada
- Maximális teljesítményveszteség névleges körülmények között: 1 W
- Teljesítményveszteség: 1 W
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC
- CE: CE
- Tanúsítvány: BY/112 02.01 TP012 103.01 00078
- Jelzés: Jelzés
- Kapcsolási frekvencia: ≤ 20 Hz (terhelés nélkül)
- Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
- Interferencia sugárzás: Interferencia sugárzás
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Vezetett interferencia: Vezetett interferencia
- Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
- INMETRO: INMETRO
- Tűrőképesség: EN 61000-6-2;EN 61326
- Maximális kapcsolási feszültség: 250 V AC (2 A); 120 V DC (0,2 A); 30 V DC (2 A)
- Állapotjelző: Zöld LED (tápfeszültség); sárga LED (kapcsolási állapot); piros LED (hálózati hiba)
- Megnevezés: Vezetett zavarok
- Galvanikus leválasztás a bemenet és a kimenet között: igen
- Alkalmazás: Digitális bemenet
- Ellátás: Ellátás
- Maximális áramfelvétel: 35 mA (24 V DC)
- Csatornák száma: 0
- Rövidzárlati áram 8 mA
- Szigetelés: Biztonságos elválasztás
- Érintkezőkonfiguráció: csatornánként 1 záróérintkező
- Éghetőségi osztály az UL 94 (ház) szerint: V0 (ház)
- Hajóépítési adatok: Hajóépítési adatok
- Hőmérséklet: B
- Páratartalom: B
- Rezgés: A
- EMC: B
- Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
- Névleges szigetelési feszültség: 60 V AC/DC (tápellátás, bemenet / kimenet)
- Tesztfeszültség: 2,5 kV AC (50 Hz, 60 s)
- Hajlékony vezető keresztmetszete (2 azonos keresztmetszetű vezető): 0,25 mm² ... 0,34 mm² (TWIN érvéghüvely műanyag hüvely nélkül); 0,5 mm² ... 1,5 mm² (kettős érvéghüvely műanyag hüvellyel)
- Biztonsággal kapcsolatos adatok: Biztonsággal kapcsolatos adatok
- Adatok: Adatok
- Funkcionalitás: Funkcionalitás
- Érintkező anyaga: AgSnO2, kemény aranyozással bevonva
- CCC / Kínai Ex: CCC / Kínai Ex
- GB szabvány: GB szabvány
- Kijáratok száma: 2
- Biztonsági integritási szint (SIL): 2
- Névleges tápfeszültség: 24 V DC -20% ... +25 %
- Galvanikus leválasztás: 3-utas leválasztás
- Teljesítmény felvétel: 1 W
- Mélység NS 35/7,5: 114,5 mm (az EN 60715 szabvány szerinti NS 35/7,5 szerelősínre pattintva)
- Konfiguráció: DIP kapcsolók
- Bejáratok száma: 2
- Kapcsolás: Relé: Kapcsolás: Relé
- Ex telepítés (EPL): Gc; Div. 2
- EAC Ex: EAC Ex
- Értékelési kritérium: A
- Galvanikus leválasztás bemenet/kimenet IEC/EN 60079-11: Galvanikus leválasztás bemenet/kimenet IEC/EN 60079-11
- Biztonsági integritási szint (SIL, IEC 61508): Biztonsági integritási szint (SIL, IEC 61508)
- Biztonsággal kapcsolatos adatok: IEC 61508 - Alacsony igényű: Biztonsággal kapcsolatos adatok: IEC 61508 - Alacsony igényű
- Szisztematikus képesség: Szisztematikus képesség
- Üzemi magasságtartomány (≤ 2000 m): Üzemi magasságtartomány (≤ 2000 m)
- Üzemi magasságtartomány (≤ 3000 m): Üzemi magasságtartomány (≤ 3000 m)
- Magasságtartomány: 4000 méter ... 5000 m
- Üzemi magasságtartomány (≤ 4000 m): Üzemi magasságtartomány (≤ 4000 m)
- Üzemi magasságtartomány (≤ 5000 m): Üzemi magasságtartomány (≤ 5000 m)
- Nyitott áramkör feszültsége: 8 V DC
- Vonalhiba-észlelés: 0,05 mA ... 0,35 mA (vezetékszakadás); 100 Ω ... 360 Ω (rövidzárlat); DIP kapcsolóval be- és kikapcsolható
- Galvanikus leválasztás bemenet/tápellátás, DIN-sínre szerelhető buszcsatlakozó IEC/EN 60079-11: Galvanikus leválasztás bemenet/tápellátás, DIN-sínre szerelhető buszcsatlakozó IEC/EN 60079-11
- Galvanikus leválasztás bemenet/tápellátás, DIN-sínre szerelhető buszcsatlakozó IEC/EN 61010-1: Galvanikus leválasztás bemenet/tápellátás, DIN-sínre szerelhető buszcsatlakozó IEC/EN 61010-1
- Galvanikus leválasztás 1. kimenet/2. kimenet/bemenet, tápegység, DIN sínre szerelhető buszcsatlakozó IEC/EN 61010-1: Galvanikus leválasztás 1. kimenet/2. kimenet/bemenet, tápegység, DIN sínre szerelhető buszcsatlakozó IEC/EN 61010-1
- Galvanikus leválasztás 1. kimenet/2. kimenet/bemenet/tápegység, DIN sínre szerelhető buszcsatlakozó: Galvanikus leválasztás 1. kimenet/2. kimenet/bemenet/tápegység, DIN sínre szerelhető buszcsatlakozó
- Jel: NAMUR: Jel: NAMUR
- Használható bemeneti források: NAMUR közelségérzékelők (IEC/EN 60947-5-6); potenciálmentes kapcsolóérintkezők; ellenállással kapcsolt kapcsolóérintkezők
- Kapcsolási küszöb "0" jeláram: 1,2 mA (blokkoló)
- Kapcsolási küszöb "1" jeláram: 2,1 mA (vezető)
- Kapcsolási hiszterézis: 0,2 mA
- Maximális kapcsolási kapacitás: 500 VA
- Ajánlott minimális terhelés: 5 V / 10 mA
- EAC Ex: EAC Ex
- Gyártói szám
MACX MCR-SL-2NAM-RO-SP
- Termék típus
Leválasztó kapcsoló erősítő
- Méret
(H x Sz x Ma) 113.7 x 12.5 x 107.9 mm
- Csatlakozó
Push-In rugóerős csatlakozás
- Kimenő jel (feszültség)
250 V AC; 120 V DC; 30 V DC
- Kimenő jel (áram)
2 A (bei 250 V AC); 0.2 A (bei 120 V DC); 2 A (bei 30 V DC)
- Bemenő jel (feszültség)
8 V DC
- Tartalom
1 db
- Konfiguráció
DIP kapcsoló
- Szélesség
12.5 mm
- Magasság
107.9 mm
- Hossz
113.7 mm
- Max. környezeti hőmérséklet
49 °C
- Környezeti hőmérséklet (min.)
-40 °C
- Tápfeszültség
24 V/DC
- Tápfeszültség U(B)
19.2 V DC ... 30 V DC
- Max. keresztmetszet, hajlékony
2.5 mm²
- Merev keresztmetszet (max.)
2.5 mm²
- Min. hajlékony keresztmetszet
0.2 mm²
- Merev átmérő (min.)
0.2 mm²
- Mélység
113.7 mm
IP20
- Kapcsolási feszültség
250 V
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Leválasztó kapcsoló erősítő 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3580213 Phoenix Contact MACX MCR-SL-2NAM-RO-SP 2924294 Leválasztó kapcsoló erősítő 1 db
Leírás
NAMUR leválasztó erősítő, 2 csatornás, közelségérzékelők és kapcsolók működtetéséhez. A jelek relékimeneteken (nyitó érintkezők) keresztül jutnak el a vezérlési szintre. Vonalhiba-észlelés, galvanikus 3-utas leválasztás, SIL 2, push-in csatlakozás.
