Name: Phoenix Contact MACX MCR-SL-UI-REL-SP 2906170 Határérték kapcsoló 1 db
Brand: Phoenix Contact
SKU: 3579908
Availability: BackOrder

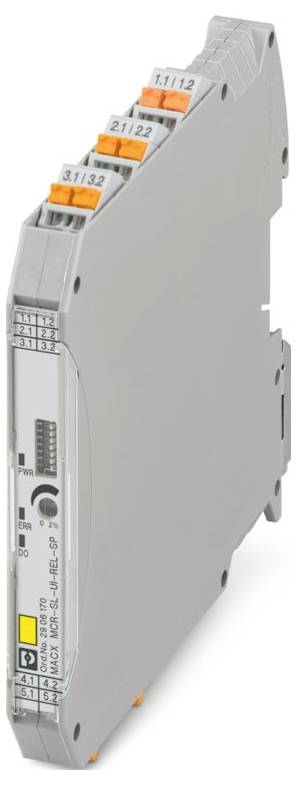

Egy karcsú, szürke elektronikus modul narancssárga csatlakozókkal és felcímkézett tüskékkel, amelyet ipari jelátmitéshez használnak.

Hasonló kivitel

Termék típus

Határérték kapcsoló

Bemenő jel max. (áram)

21 mA

Bemenő jel max. (feszültség)

10.5 V

Gyártói szám

MACX MCR-SL-UI-REL-SP

Méret

(H x Sz x Ma) 113.7 x 12.5 x 107.9 mm

Adatlap (PDF)

Szállítás: 11. 23. [H.]

Szám

Összesen (138 990 Ft / Darab)

138 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: MACX Analog
Csatlakozás típusa: Direkt rugós csatlakozás
Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Vezető keresztmetszete AWG: 24 ... 14;24 ... 22 (TWIN érvéghüvely műanyag hüvely nélkül); 20 ... 16 (kettős érvéghüvely műanyag hüvellyel)
Szélesség: 12,5 mm
Magasság: 107,9 mm
Mélység: 113,7 mm
Szín: szürke (RAL 7042)
Ház anyaga: PA 6.6-FR
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -20 °C ... 65 °C (bármilyen beépítési pozíció)
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Tengerszint feletti magasság: ≤ 2000 m
Szabványok/előírások: GB/T 3836.1; GB/T 3836.3; GB/T 3836.8
Megjegyzés: Az interferencia folyamat során kisebb eltérések előfordulhatnak.
Szerelési típus: DIN sínre szerelhető
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
Csupaszolási hossz: 10 mm
ATEX: ATEX
IECEx: IECEx
Jelölés: c
UL, USA / Kanada: UL, USA / Kanada
Teljesítményveszteség: 0,9 W
Tápfeszültség tartomány: 9,6 V DC ... 30 V DC
CE: CE
Tanúsítvány: DNV 21.0089 X
Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
Interferencia sugárzás: Interferencia sugárzás
Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
INMETRO: INMETRO
Zavarvédettség EN 61000-6-2
Állapotjelző: Zöld LED (tápfeszültség); sárga LED (kapcsoló kimenet); villogó piros LED (hálózati vagy érzékelőhiba, ERR)
Galvanikus leválasztás a bemenet és a kimenet között: igen
Ellátás: Ellátás
Tipikus áramfelvétel: 38 mA (24 V DC)
Maximális áramfelvétel: 90 mA (10 V DC)
Szigetelés: Biztonságos elválasztás
Érintkező konfiguráció: 1 váltóérintkező
Éghetőségi osztály az UL 94 (ház) szerint: V0 (ház)
Hajóépítési adatok: Hajóépítési adatok
Hőmérséklet: B
Páratartalom: B
Rezgés: A
EMC: A
Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
Névleges szigetelési feszültség: 375 V AC
Tesztfeszültség: 2,5 kV AC (50 Hz, 60 s)
Hajlékony vezető keresztmetszete (2 azonos keresztmetszetű vezető): 0,25 mm² ... 0,34 mm² (TWIN érvéghüvely műanyag hüvely nélkül); 0,5 mm² ... 1,5 mm² (kettős érvéghüvely műanyag hüvellyel)
Funkcionalitás: Funkcionalitás
Érintkező anyaga: AgSnO2, kemény aranyozással
CCC / Kínai Ex: CCC / Kínai Ex
GB szabvány: GB szabvány
Galvanikus leválasztás: Galvanikus leválasztás
Bemeneti ellenállás árambemenet: 28 Ω
Maximális hőmérsékleti együttható: 0,01%/K
Maximális átviteli hiba: 0,1%
Energiafogyasztás: ≤ 1,2 W
Bemeneti jeláram: 0,2 mA ... 20 mA; 0,18 mA ... 21 mA (maximális tartomány)
Mélység NS 35/7,5: 114,5 mm (az EN 60715 szabvány szerinti NS 35/7,5 szerelősínre pattintva)
Konfiguráció: DIP kapcsolók
Bemeneti jelfeszültség: 0,1 V ... 10 V; 0,1 V ... 10,5 V (maximális tartomány)
Kapcsolás: Relé: Kapcsolás: Relé
Maximális kapcsolási áram: ≤ 4 A AC (cos phi = 1); ≤ 1 A DC (ohmos terhelés, 24 V DC, 50 mW); ≤ 0,2 A DC (ohmos terhelés, 120 V DC)
Ex telepítés (EPL): Gc; Div. 2
Jel: Feszültség/Áram: Jel: Feszültség/Áram
Biztonsági integritási szint (SIL, IEC 61508): Biztonsági integritási szint (SIL, IEC 61508)
Galvanikus leválasztás bemenet/kimenet/tápellátás IEC/EN 61010-1: Galvanikus leválasztás bemenet/kimenet/tápellátás IEC/EN 61010-1
Bemeneti ellenállásfeszültség bemenet: 100 kΩ
Lépésválasz (0-99%): ≤ 22 ms
Mérőaljzat: Mérőaljzat
Átmérő (max) 2 mm
Szisztematikus képesség: Szisztematikus képesség
Vonalhiba-észlelés: 0,1 mA (vezetékszakadás); 21,1 mA (rövidzárlat)
Kapcsolási küszöbérték "0" jeláram: DIP kapcsolókkal (1,25%-os lépésekben) és potenciométerrel állítható (lineáris a DIP kapcsolókkal beállított kapcsolási küszöb 2%-áig)
Kapcsolási hiszterézis: ki: kb. 0,5%, be: kb. 1%
Teljesítményszint (ISO 13849): Teljesítményszint (ISO 13849)
Kapcsolási pont pontossága: 0,1%
Galvanikus leválasztás kimenet/tápellátás IEC/EN 60079-7: Galvanikus leválasztás kimenet/tápellátás IEC/EN 60079-7
Galvanikus leválasztás bemenet/kimenet, tápegység IEC/EN 60079-7: Galvanikus leválasztás bemenet/kimenet, tápegység IEC/EN 60079-7
Névleges tápfeszültség tartomány: 12 V DC ... 24 V DC -20% ... +25 %
Maximális teljes feszültségbemeneti hiba: ± 10 mV
Maximális teljes árambemeneti hiba: ± 20 µA

Gyártói szám: MACX MCR-SL-UI-REL-SP

Termék típus: Határérték kapcsoló

Bemenő jel max. (áram): 21 mA

Bemenő jel max. (feszültség): 10.5 V

Méret: (H x Sz x Ma) 113.7 x 12.5 x 107.9 mm

Csatlakozó: Push-In rugóerős csatlakozás

Bemenő jel (feszültség): 0.1 V ... 10 V;0.1 V ... 10.5 V (Maximalbereich)

Bemenő jel (áram): 0.2 mA ... 20 mA;0.18 mA ... 21 mA (Maximalbereich)

Tartalom: 1 db

Konfiguráció: DIP kapcsoló

Szélesség: 12.5 mm

Magasság: 107.9 mm

Hossz: 113.7 mm

Max. környezeti hőmérséklet: 65 °C

Környezeti hőmérséklet (min.): -20 °C

Tápfeszültség U(B): 9.6 V DC ... 30 V DC

Max. keresztmetszet, hajlékony: 2.5 mm²

Merev keresztmetszet (max.): 2.5 mm²

Min. hajlékony keresztmetszet: 0.2 mm²

Merev átmérő (min.): 0.2 mm²

Mélység: 113.7 mm

: IP20

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3579908 Phoenix Contact MACX MCR-SL-UI-REL-SP 2906170 Határérték kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3579908 Phoenix Contact MACX MCR-SL-UI-REL-SP 2906170 Határérték kapcsoló 1 db

Leírás

Végálláskapcsoló bemenettel aktív áram- és feszültségjelekhez, valamint határérték relé kimenettel (váltó). DIP kapcsolókkal és potenciométerekkel állítható, galvanikus 3-utas leválasztás, SIL2 (SC3) szintig, PLc Cat.1, push-in csatlakozás.
