Name: Phoenix Contact MACX MCR-TC-I Hőmérséklet-mérőátalakító 1050228
Brand: Phoenix Contact
SKU: 3562252
Availability: SoldOut

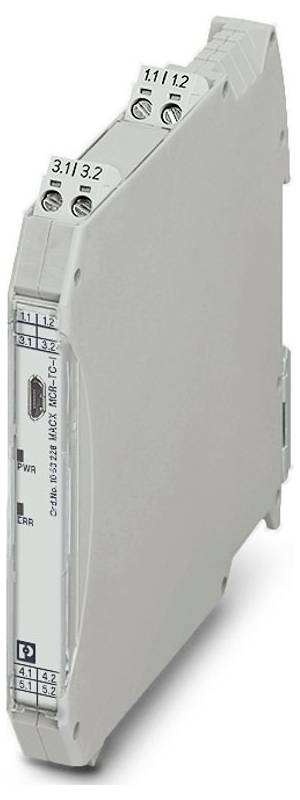

Phoenix Contact MACX MCR-TC-I Hőmérséklet-mérőátalakító 1050228-0

Hasonló kivitel

Gyártói szám

MACX MCR-TC-I

Tápfeszültség

24 V/DC

Méret

(Ø x Ma) 2 mm x 112.5 mm

Csatlakozó

Csavaros csatlakozó

Gyártói szám

1050228

Adatlap (PDF)

Nem elérhető

Összesen (123 990 Ft / Darab)

123 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: MACX Analog
Csatlakozás: csavaros csatlakozóval
Csavarmenet: M3
Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Vezető keresztmetszete AWG: 24 ... 14
Szélesség: 12,5 mm
Magasság: 112,5 mm
Mélység: 113,7 mm
Szín: szürke (RAL 7042)
Ház anyaga: PA 6.6-FR
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -40 °C ... 49 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
Tengerszint feletti magasság: ≤ 2000 m (A műszaki adatok ≤ 2000 m tengerszint feletti magasságra vonatkoznak. Nagy tengerszint feletti magassághoz> 2000 méterrel a tengerszint felett (lásd az adatlapot).
Szabványok/előírások: EN 61000-4-6
Megjegyzés: Az interferencia folyamat során kisebb eltérések előfordulhatnak.
Szerelési típus: DIN sínre szerelhető
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
Csupaszolási hossz: 7 mm
ATEX: ATEX
IECEx: IECEx
Jelölés:  2Ex ec ic IIC T4 Gc
UL, USA / Kanada: UL, USA / Kanada
Teljesítményveszteség: ≤ 0,76 W
Tápfeszültség tartomány: 19,2 V DC ... 30 V DC
CE: CE
Tanúsítvány: BY/112 02.01 TP012 103.01 00082
Jelzés: Jelzés
Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
Interferencia sugárzás: Interferencia sugárzás
Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
Gyors tranziensek (Burst): Gyors tranziensek (Burst)
Vezetett interferencia: Vezetett interferencia
Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
INMETRO: INMETRO
Zavarvédettség EN 61000-6-2
Állapotjelző: Zöld LED (tápfeszültség); piros LED, villog 2,8 Hz-en (vonal- vagy érzékelőhiba a bemeneten vagy kimeneten, ERR); piros LED, villog 1,4 Hz-en (szimulációs üzemmód, ERR); piros LED, folyamatosan világít (modulhiba, ERR)
Megnevezés: Vezetett zavarok
Galvanikus leválasztás a bemenet és a kimenet között: igen
Alkalmazás: Hőmérséklet
Ellátás: Ellátás
Maximális energiafogyasztás:< 40 mA (24 V DC)
Csatornák száma: 1
Használati korlátozás: Használati korlátozás
EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
Szigetelés: Biztonságos elválasztás
Éghetőségi osztály az UL 94 (ház) szerint: V0 (ház)
Hajóépítési adatok: Hajóépítési adatok
Hőmérséklet: B
Páratartalom: B
Rezgés: A
EMC: B
Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
Névleges szigetelési feszültség: 150 Vrms
Vizsgáló feszültség: 1,75 kV
Terhelés/Kimeneti terhelésáram kimenet: ≤ 600 Ω
Funkcionalitás: Funkcionalitás
Kijáratok száma: 1
Névleges tápfeszültség: 24 V DC -20% ... +25 %
Galvanikus leválasztás: Galvanikus leválasztás
Tipikus hőmérsékleti együttható: 0,01%/K
Energiafogyasztás: ≤ 1 W
Bemeneti jel: Hőmérséklet; Feszültség
Kimeneti jeláram: 0 mA ... 20 mA; 4 mA ... 20 mA (SIL)
Tipikus eltérés a teljes skálától: 1%
Mélység NS 35/7,5: 114,5 mm (az EN 60715 szabvány szerinti NS 35/7,5 szerelősínre pattintva)
Konfiguráció: Szoftver
Bejáratok száma: 1
Ex telepítés (EPL): Gc; Div. 2
EAC Ex: EAC Ex
Galvanikus leválasztás bemenet/kimenet IEC/EN 60079-11: Galvanikus leválasztás bemenet/kimenet IEC/EN 60079-11
Biztonsági integritási szint (SIL, IEC 61508): Biztonsági integritási szint (SIL, IEC 61508)
Galvanikus leválasztás bemenet/kimenet/tápellátás IEC/EN 61010-1: Galvanikus leválasztás bemenet/kimenet/tápellátás IEC/EN 61010-1
Vásárok: Vásárok
Galvanikus leválasztás bemenet/tápellátás IEC/EN 60079-11: Galvanikus leválasztás bemenet/tápellátás IEC/EN 60079-11
Hőmérsékletmérési tartomány: -250 °C ... 2500 °C (a tartomány az érzékelő típusától függ)
Hőmérsékletmérési tartomány: min. 50 K hőelemeknél, a névleges tartomány 10%-a mV-os forrásoknál.
Alkalmazható érzékelőtípusok (TC): B, E, J, K, N, R, S, T, L, U, C, D, A-1, A-2, A-3, M, Lr
Jel: Áramerősség: Jel: Áramerősség
Lépésválasz (0-99%): ≤ 1,7 s
Mérőaljzat: Mérőaljzat
Átmérő (max) 2 mm
Szisztematikus képesség: Szisztematikus képesség
Maximális hidegponti hiba: ± 2 K
Tipikus átviteli hiba: 0,1% (A teljes átviteli hibameghatározást lásd az adatlapon)
Hőmérsékletmérési tartomány: B típusú hőelem: 500 °C ... 1820 °C
Hőmérséklet mérési tartomány: E típusú hőelem: -230 °C ... 1000 °C-alatt
Hőmérséklet mérési tartomány: J típusú hőelem: -210 °C ... 1200 °C
Hőmérséklet mérési tartomány: K típusú hőelem: -250 °C ... 1372 °C
Hőmérsékletmérési tartomány: N típusú hőelem: -200 °C ... 1300 °C
Hőmérséklet mérési tartomány: R típusú hőelem: -50 °C ... 1768 °C
Hőmérséklet mérési tartomány: S típusú hőelem: -50 °C ... 1768 °C
Hőmérséklet mérési tartomány: T típusú hőelem: -200 °C ... 400 °C
Hőmérsékletmérési tartomány: L típusú hőelem: -200 °C ... 900 °C).
Hőmérsékletmérési tartomány: U típusú hőelem: -200 °C ... 600 °C
Hőmérsékletmérési tartomány: C típusú hőelem: 0 °C ... 2315 °C
Hőmérsékletmérési tartomány: D típusú hőelem: 0 °C ... 2315 °C
Hőmérséklet mérési tartomány: A1 típusú hőelem GOST: 0 °C ... 2500 °C
Hőmérsékletmérési tartomány: A2 típusú hőelem GOST: 0 °C ... 1800 °C
Hőmérséklet mérési tartomány: A3 típusú hőelem GOST: 0 °C ... 1800 °C
Hőmérséklet mérési tartomány: M típusú hőelem GOST: -200 °C ... 100 °C) ;
Hőmérséklet mérési tartomány: L típusú hőelem GOST: -200 °C ... 800 °C
mV jeltartomány lineáris: -1000 mV... 1000 mV
Konfigurálható/Programozható: igen
Kimeneti áramingadozás (feszültség):< 15 µASS;< 10 µArms
Viselkedés érzékelőhiba esetén: szabadon meghatározható
Üzemi magasságtartomány (≤ 2000 m): Üzemi magasságtartomány (≤ 2000 m)
Üzemi magasságtartomány (≤ 3000 m): Üzemi magasságtartomány (≤ 3000 m)
Magasságtartomány:> 4000 méter ... 5000 m
Üzemi magasságtartomány (≤ 4000 m): Üzemi magasságtartomány (≤ 4000 m)
Üzemi magasságtartomány (≤ 5000 m): Üzemi magasságtartomány (≤ 5000 m)
EAC Ex: EAC Ex

Gyártói szám: MACX MCR-TC-I

Tápfeszültség: 24 V/DC

Méret: (Ø x Ma) 2 mm x 112.5 mm

Csatlakozó: Csavaros csatlakozó

Gyártói szám: 1050228

Szélesség: 12.5 mm

Magasság: 112.5 mm

Hossz: 113.7 mm

Átmérő: 2 mm

Max. környezeti hőmérséklet: 49 °C

Környezeti hőmérséklet (min.): -40 °C

Súly: 0.15 kg

UKCA: Igen

Termék típus: Hőméréséklet mérésátalakító

Dokumentumok és letöltések

Adatlap

Adatlap 3562252 Phoenix Contact MACX MCR-TC-I Hőmérséklet-mérőátalakító 1050228

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3562252 Phoenix Contact MACX MCR-TC-I Hőmérséklet-mérőátalakító 1050228

Leírás

Hőmérséklet-távadó: Hőelemekből és mV-os forrásokból érkező jeleket 0/4-20 mA-es jelekké alakítja. Szabadon programozható, galvanikus 3-utas leválasztás, csavaros csatlakozók, SIL.
