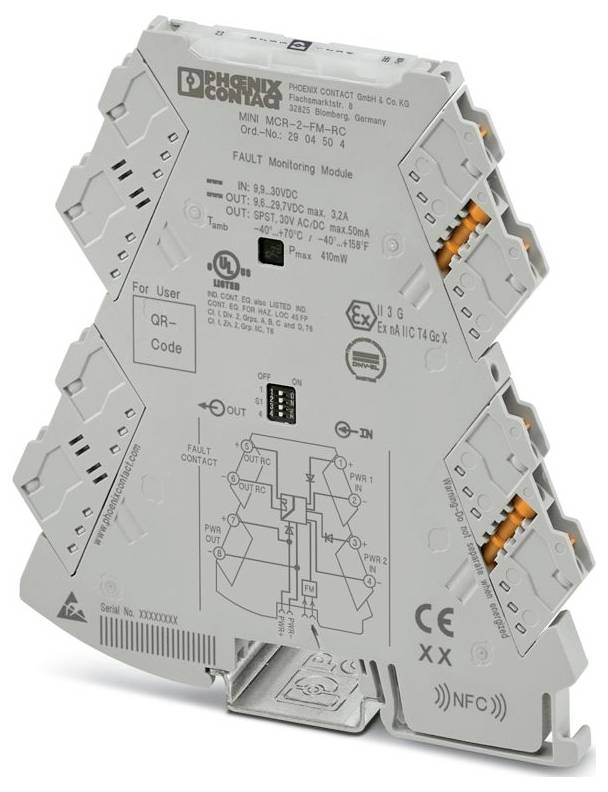

Phoenix Contact MINI MCR-2-FM-RC 2904504 Felügyeleti modul 1 db
Termék típus
Felügyeleti modul
Bemenő jel max. (feszültség)
30 V
Gyártói szám
MINI MCR-2-FM-RC
Méret
(H x Sz x Ma) 119.2 x 6.2 x 109.81 mm
Csatlakozó
Csavaros csatlakozó
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
19 db
Szám
Összesen (49 990 Ft / Darab)
49 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: MINI Analog Pro
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm² (érintkezős csatlakozóval); 0,14 mm² ... 2,5 mm² (hüvely nélkül)
- Vezető keresztmetszete AWG: 24 ... 12 (rugalmas)
- Szélesség: 6,2 mm
- Magasság: 109,81 mm
- Mélység: 119,2 mm
- Szín: szürke (RAL 7042)
- Ház anyaga: PBT
- Környezeti feltételek: Környezeti feltételek
- Védettségi besorolás: IP20 (UL által nem minősített)
- Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Szabványok/előírások: GB/T 3836.1; GB/T 3836.3
- Megjegyzés: Az interferencia folyamat során kisebb eltérések előfordulhatnak.
- Szerelési típus: DIN sínre szerelhető
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csupaszolási hossz: 10 mm
- Tetszés szerinti beépítési pozíció
- ATEX: ATEX
- IECEx: IECEx
- Jelölés: 2Ex ec IIC T4 Gc
- UL, USA / Kanada: UL, USA / Kanada
- Vasúti járművek tűzvédelme (DIN EN 45545-2) R22: HL 1 - HL 2
- Vasúti járművek tűzvédelme (DIN EN 45545-2) R23: HL 1 - HL 2
- Vasúti járművek tűzvédelme (DIN EN 45545-2) R24: HL 1 - HL 2
- Tápfeszültség tartomány: 9,6 V DC ... 30 V DC (A kalapsínre szerelhető buszcsatlakozó (ME 6.2 TBUS-2 1.5/5-ST-3.81 GN, cikkszám: 2869728) a tápfeszültség áthidalására használható; az EN 60715 szabványnak megfelelően egy 35 mm-es kalapsínre pattintható)
- CE: CE
- Tanúsítvány: BY/112 02.01 TP012 103.01 00079
- Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
- Interferencia sugárzás: Interferencia sugárzás
- Statikus kisülés: Statikus kisülés
- Megjegyzés: Védőintézkedéseket kell tenni az elektrosztatikus kisülés ellen.
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Vezetett interferencia: Vezetett interferencia
- Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
- Zavarvédettség EN 61000-6-2
- Maximális kapcsolási feszültség: 30 V DC
- Állapotjelző: Zöld LED (tápfeszültség); sárga LED (kapcsoló kimenet)
- Megnevezés: Vezetett zavarok
- Galvanikus leválasztás a bemenet és a kimenet között: igen
- Ellátás: Ellátás
- Túlfeszültség-áram terhelés: Túlfeszültség-áram terhelés
- Maximális energiafogyasztás:< 16 mA (24 V DC)
- Használati korlátozás: Használati korlátozás
- EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
- Szigetelés: Alapszigetelés
- Hajóépítési adatok: Hajóépítési adatok
- Hőmérséklet: B
- Páratartalom: B
- Rezgés: A
- EMC: A
- Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
- Névleges szigetelési feszültség: 50 V AC/DC (RMS)
- Tesztfeszültség: 1,5 kV AC (50 Hz, 60 s)
- Funkcionalitás: Funkcionalitás
- CCC / Kínai Ex: CCC / Kínai Ex
- GB szabvány: GB szabvány
- Kijáratok száma: 1
- Galvanikus leválasztás: Galvanikus leválasztás
- Maximális hőmérsékleti együttható:< 0,01%/K
- Energiafogyasztás:< 410 mW (24 V DC)
- Maximális kimeneti áram: 3,2 A
- Konfiguráció: DIP kapcsolók
- Galvanikus leválasztás bemenet/kimenet IEC/EN 61010: Galvanikus leválasztás bemenet/kimenet IEC/EN 61010
- Jel: Feszültség: Jel: Feszültség
- Bemenet leírása: Feszültségbemenet redundanciafigyeléshez
- Bejáratok száma: 1
- Bemeneti jelfeszültség: 9,9 V DC ... 30 V DC
- Kapcsolás: Relé: Kapcsolás: Relé
- Maximális kapcsolási áram: 50 mA DC
- Kimeneti jelfeszültség: 9,6 V DC ... 29,7 V/DC
- Ex telepítés (EPL): Gc; Div. 2
- Hibajelző: piros LED
- EAC Ex: EAC Ex
- EAC Ex: EAC Ex
- Gyártói szám
MINI MCR-2-FM-RC
- Termék típus
Felügyeleti modul
- Bemenő jel max. (feszültség)
30 V
- Méret
(H x Sz x Ma) 119.2 x 6.2 x 109.81 mm
- Csatlakozó
Csavaros csatlakozó
- Kimenő jel (feszültség)
9.6 V DC ... 29.7 V DC
- Kimenő jel (áram)
3.2 A
- Bemenő jel (feszültség)
9.9 V DC ... 30 V DC
- Tartalom
1 db
- Konfiguráció
DIP kapcsoló
- Szélesség
6.2 mm
- Magasság
109.81 mm
- Hossz
119.2 mm
- Max. környezeti hőmérséklet
70 °C
- Környezeti hőmérséklet (min.)
-40 °C
- Tápfeszültség
30 V/DC
- Tápfeszültség U(B)
9.6 V DC ... 30 V DC
- Max. keresztmetszet, hajlékony
2.5 mm²
- Merev keresztmetszet (max.)
2.5 mm²
- Min. hajlékony keresztmetszet
0.14 mm²
- Merev átmérő (min.)
0.2 mm²
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 Felügyeleti modul 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579741 Phoenix Contact MINI MCR-2-FM-RC 2904504 Felügyeleti modul 1 db
Leírás
Hibafelügyeleti modul dugaszolható csatlakozástechnikával az FM rendszer kollektív hibáinak kiértékeléséhez és jelentéséhez, valamint a tápfeszültségek felügyeletéhez. Hibaüzenet a nyitó érintkezőjével kapcsolatban. Csavaros csatlakozástechnika, standard konfiguráció
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
