Name: Phoenix Contact MINI MCR-2-SPS-24-15 1033202 Állandó feszültségforrás 1 db
Brand: Phoenix Contact
SKU: 3562026
Availability: SoldOut

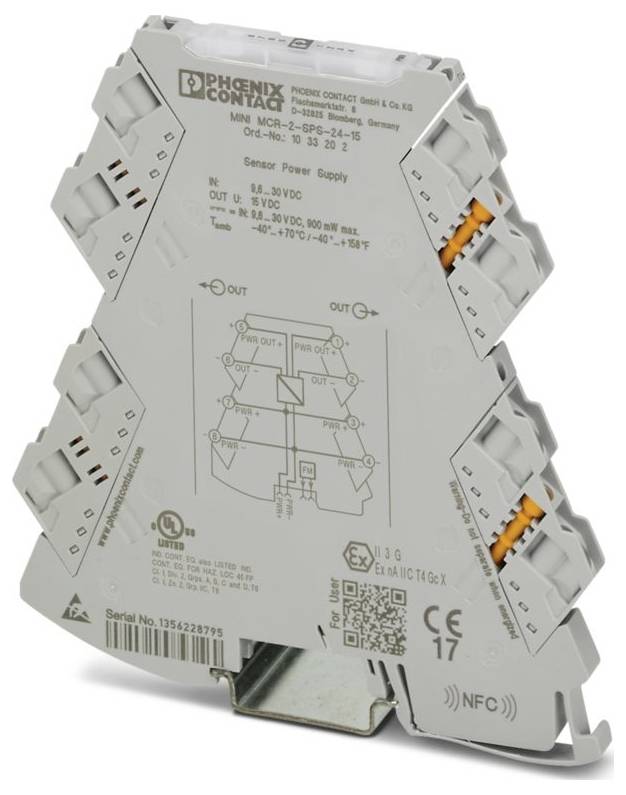

Egy szürke elektronikus eszköz több nyílással és a specifikációkat jelző szöveggel, amelyet a Phoenix Contact gyártott, és amely csatlakozásokhoz és tápellátáshoz használható.

Hasonló kivitel

Termék típus

Állandó feszültségforrás

Bemenő jel max. (feszültség)

30 V

Gyártói szám

MINI MCR-2-SPS-24-15

Méret

(H x Sz x Ma) 119.2 x 6.2 x 109.81 mm

Csatlakozó

Csavaros csatlakozó

Adatlap (PDF)

Nem elérhető

Összesen (46 990 Ft / Darab)

46 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: MINI Analog Pro
Csatlakozás: csavaros csatlakozóval
Csavarmenet: M3
Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm² (érintkezős csatlakozóval); 0,14 mm² ... 2,5 mm² (hüvely nélkül)
Vezető keresztmetszete AWG: 24 ... 12 (rugalmas)
Szélesség: 6,2 mm
Magasság: 109,81 mm
Mélység: 119,2 mm
Szín: szürke (RAL 7042)
Ház anyaga: PBT
Környezeti feltételek: Környezeti feltételek
Védettségi besorolás: IP20 (UL által nem minősített)
Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Tengerszint feletti magasság: ≤ 2000 m
Szabványok/előírások: GB/T 3836.1; GB/T 3836.3
Megjegyzés: Az interferencia folyamat során kisebb eltérések előfordulhatnak.
Szerelési típus: DIN sínre szerelhető
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
Csupaszolási hossz: 10 mm
Tetszés szerinti beépítési pozíció
ATEX: ATEX
IECEx: IECEx
Jelölés: UL 508 minősítésű; I. osztály, 2. kategória, A, B, C, D T6 csoportok; I. osztály, 2. zóna, IIC T6 csoport
UL, USA / Kanada: UL, USA / Kanada
Vasúti járművek tűzvédelme (DIN EN 45545-2) R22: HL 1 - HL 2
Vasúti járművek tűzvédelme (DIN EN 45545-2) R23: HL 1 - HL 2
Vasúti járművek tűzvédelme (DIN EN 45545-2) R24: HL 1 - HL 2
Tápfeszültség tartomány: 9,6 V DC ... 30 V DC (A kalapsínre szerelhető buszcsatlakozó (ME 6.2 TBUS-2 1.5/5-ST-3.81 GN, cikkszám: 2869728) a tápfeszültség áthidalására használható; az EN 60715 szabványnak megfelelően egy 35 mm-es kalapsínre pattintható)
CE: CE
Tanúsítvány: DNV GL TAA000021E 1. változat
Telepítési megjegyzés: A kalapsínre szerelhető buszcsatlakozó a tápfeszültség áthidalására használható; az EN 60715 szabványnak megfelelően egy 35 mm-es kalapsínre pattintható.
Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
Interferencia sugárzás: Interferencia sugárzás
Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
Zavarvédettség EN 61000-6-2
Állapotjelző: Zöld LED (tápfeszültség)
Galvanikus leválasztás a bemenet és a kimenet között: igen
Ellátás: Ellátás
Tipikus energiafogyasztás:< 38,2 mA (24 V);< 79,8 mA (12 V)
Rövidzárlati áram:> 35 mA
Használati korlátozás: Használati korlátozás
EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
Kimeneti áram: ≤ 30 mA
Szigetelés: megerősített szigetelés
Hajóépítési adatok: Hajóépítési adatok
Hőmérséklet: B
Páratartalom: B
Rezgés: A
EMC: A
Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
Névleges szigetelési feszültség: 300 Vrms
Tesztfeszültség: 3 kV AC (50 Hz, 60 s)
CCC / Kínai Ex: CCC / Kínai Ex
GB szabvány: GB szabvány
Galvanikus leválasztás: Galvanikus leválasztás
Maximális hőmérsékleti együttható:< 0,01%/K
Maximális átviteli hiba: ≤ 0,1% (a végső értékre vetítve)
Energiafogyasztás:< 900 mW (9,6 V DC)
Adó tápfeszültsége: 15 V DC
Jel: Feszültség: Jel: Feszültség
Bemeneti jelfeszültség: 9,6 V DC ... 30 V DC
Ex telepítés (EPL): Gc; Div. 2
Galvanikus leválasztás bemenet/kimenet/tápellátás IEC/EN 61010-1: Galvanikus leválasztás bemenet/kimenet/tápellátás IEC/EN 61010-1
Maximális kimeneti jelfeszültség: 15 V DC
Kimeneti feszültség vezetékszakadás esetén: 15 V DC
Fodrozódás:< 20 mVSS (600 Ω)

Gyártói szám: MINI MCR-2-SPS-24-15

Termék típus: Állandó feszültségforrás

Bemenő jel max. (feszültség): 30 V

Méret: (H x Sz x Ma) 119.2 x 6.2 x 109.81 mm

Csatlakozó: Csavaros csatlakozó

Kimenő jel (feszültség): 15 V DC

Kimenő jel (áram): ≤ 30 mA

Bemenő jel (feszültség): 9.6 V DC ... 30 V DC

Tartalom: 1 db

Szélesség: 6.2 mm

Magasság: 109.81 mm

Hossz: 119.2 mm

Max. környezeti hőmérséklet: 70 °C

Környezeti hőmérséklet (min.): -40 °C

Tápfeszültség U(B): 9.6 V DC ... 30 V DC

Max. keresztmetszet, hajlékony: 2.5 mm²

Merev keresztmetszet (max.): 2.5 mm²

Min. hajlékony keresztmetszet: 0.14 mm²

Merev átmérő (min.): 0.2 mm²

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3562026 Phoenix Contact MINI MCR-2-SPS-24-15 1033202 Állandó feszültségforrás 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3562026 Phoenix Contact MINI MCR-2-SPS-24-15 1033202 Állandó feszültségforrás 1 db

Leírás

Állandó feszültségforrás dugaszolható csatlakozástechnikával nagy pontosságú, állandó 15 V-os feszültség előállításához és saját tápegység nélküli érzékelők táplálásához. Csavaros csatlakozási technológia.

Ez a szöveg gépi fordítással készült.
