Name: Phoenix Contact MINI MCR-2-U-UI 2902019 Leválasztás erősítő 1 db
Brand: Phoenix Contact
SKU: 2140983
Availability: BackOrder

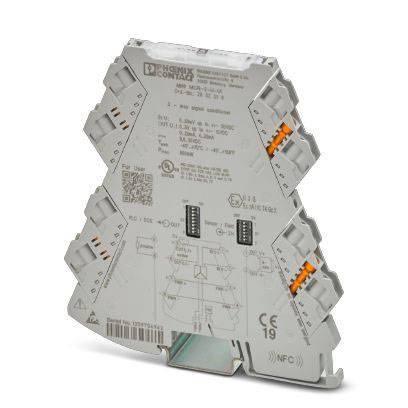

Egy modul a jel elkülönítésére és átalakítására. Különböző jelvezetékeket köt össze; szín: szürke narancssárga elemekkel.

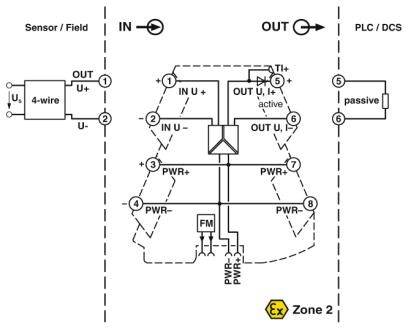

'Egy áramhurok-elkülönítő kapcsolási rajza a szenzor/mező és a PLC/DCS között a 2. zónában. Négyvezetékes és passzív kétvezetékes csatlakozás látható.'

'FM POWER' diagram: A bemenet egy 'FM POWER' erősítőhöz vezet, amelynek két kimenete van, amelyeket 'U' és 'U,I' jelöl, és amelyek a kimenethez vezetnek.

1/3

Hasonló kivitel

Termék típus

Leválasztás erősítő

Bemenő jel max. (feszültség)

33 V

Gyártói szám

MINI MCR-2-U-UI

Méret

(H x Sz x Ma) 119.2 x 6.2 x 109.81 mm

Csatlakozó

Csavaros csatlakozó

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 19. [Cs.]

Szám

Összesen (93 990 Ft / Darab)

93 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20 (az UL nem értékeli)
Energiafogyasztás: ≤ 800 mW (IOUT = 20 mA, 9,6 V DC, 600 Ω terhelésnél)
Csupaszolási hossz: 10 mm
Vezető keresztmetszete AWG: 24 ... 12 (rugalmas)
Csatornák száma: 1
Szennyeződési fok 2.
Túlfeszültség kategória: II
Ház anyaga: PBT
Szín: szürke
max. Kimeneti áram: 22 mA
Terhelési / kimeneti terhelési áram kimenet: ≤ 600 Ω (20 mA-nál)
Névleges szigetelési feszültség: 300 V
Tetszés szerinti beépítési pozíció
Bemenetek száma: 1
Kimenetek száma: 1
Terhelési / kimeneti terhelési feszültség kimenet: ≥ 10 kΩ

Gyártói szám: MINI MCR-2-U-UI

Termék típus: Leválasztás erősítő

Bemenő jel max. (feszültség): 33 V

Méret: (H x Sz x Ma) 119.2 x 6.2 x 109.81 mm

Csatlakozó: Csavaros csatlakozó

Kimenő jel (áram): 22 mA

Üzemi feszültség: 9.6 - 30 V/DC

Max. üzemi feszültség: 30 V/DC

Üzemi feszültség (min.): 9.6 V/DC

Bemenő jel (feszültség): mV- und V-Bereich

Bemenő ellenállás: 10 kΩ

Tartalom: 1 db

Szélesség: 6.2 mm

Magasság: 109.81 mm

Hossz: 119.2 mm

Áramfelvét: 25 mA

Max. környezeti hőmérséklet: +70 °C

Környezeti hőmérséklet (min.): -40 °C

Tápfeszültség: 9.6 V/DC

Tápfeszültség U(B): 9.6 V DC

Max. keresztmetszet, hajlékony: 1.5 mm²

Merev keresztmetszet (max.): 2.5 mm²

Min. hajlékony keresztmetszet: 0.2 mm²

Merev átmérő (min.): 0.2 mm²

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2140983 Phoenix Contact MINI MCR-2-U-UI 2902019 Leválasztás erősítő 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2140983 Phoenix Contact MINI MCR-2-U-UI 2902019 Leválasztás erősítő 1 db

Leírás

Háromutas elszigetelőerősítő, konfigurálható bemenettel / kimenettel, galvanikus leválasztáshoz és analóg jelek konvertálásához az mV és a V tartományban, egypólusú és bipoláris. Csavarkötési technológia, standard konfiguráció.
