Name: Phoenix Contact MINI MCR-EX-NAM-2T 1157852 Leválasztó kapcsoló erősítő 1 db
Brand: Phoenix Contact
SKU: 3565458
Availability: SoldOut

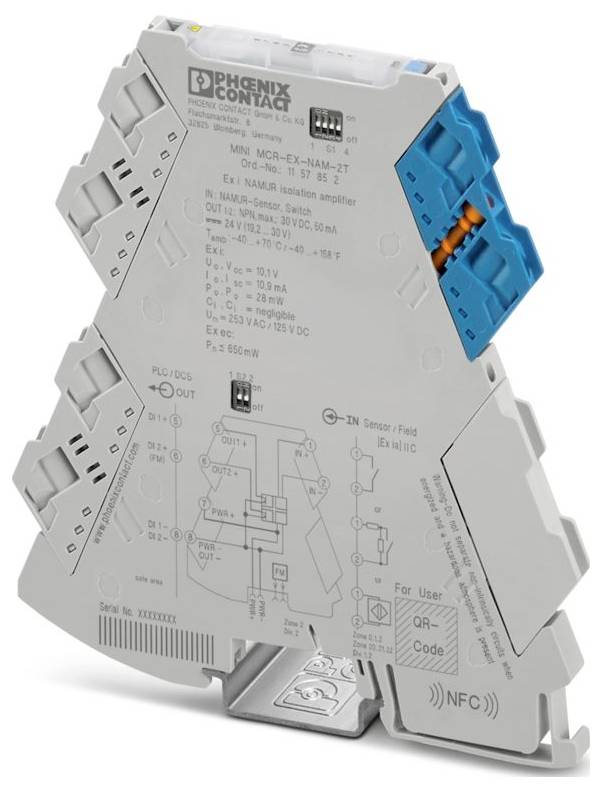

Phoenix Contact MINI MCR-EX-NAM-2T 1157852 Leválasztó kapcsoló erősítő 1 db-0

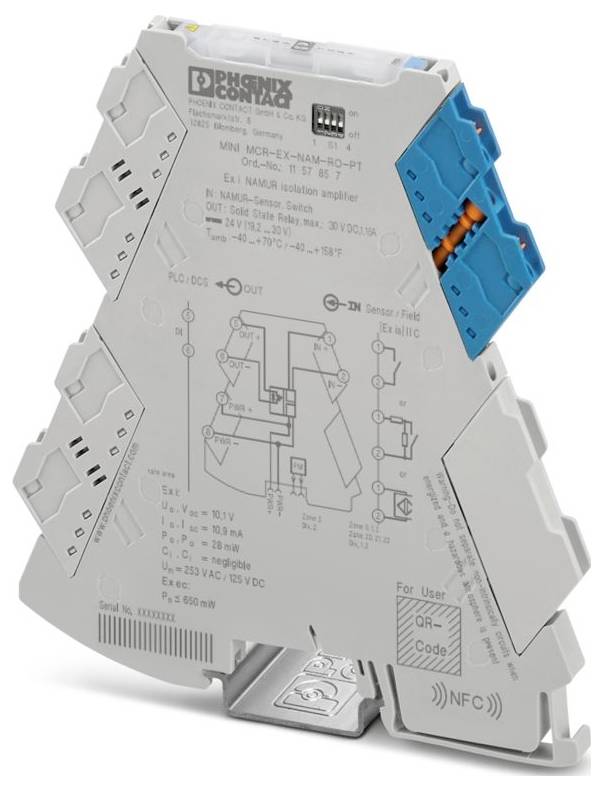

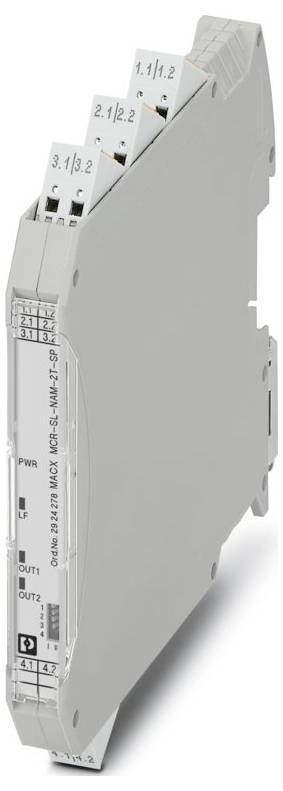

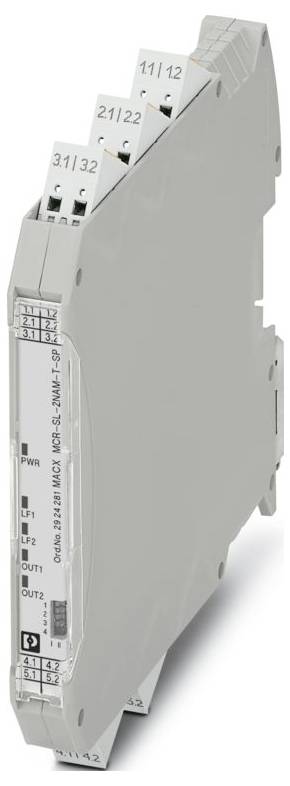

Hasonló kivitel

Termék típus

Leválasztó kapcsoló erősítő

Gyártói szám

MINI MCR-EX-NAM-2T

Méret

(H x Sz x Ma) 119.2 x 6.2 x 109.81 mm

Csatlakozó

Csavaros csatlakozó

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Nem elérhető

Összesen (87 990 Ft / Darab)

87 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: MINI Analog Pro
Csatlakozás: csavaros csatlakozóval
Csavarmenet: M3
Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm² (érintkezős csatlakozóval); 0,14 mm² ... 2,5 mm² (hüvely nélkül)
Vezető keresztmetszete AWG: 24 ... 12 (rugalmas)
Szélesség: 6,2 mm
Magasság: 109,81 mm
Mélység: 119,2 mm
Szín: szürke (RAL 7042)
Ház anyaga: PBT
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -40 °C ... 49 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szabványok/előírások: GB/T 3836.1; GB/T 3836.3; GB/T 3836.4
Túlfeszültség kategória: II (≤ 5000 m)
Szennyezettségi szint: 2 (≤ 5000 m)
Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
Csupaszolási hossz: 10 mm
Tetszés szerinti beépítési pozíció
Maximális belső induktivitás Li: elhanyagolható
ATEX: ATEX
IECEx: IECEx
Jelölés: [Ex ia Ma] I;[Ex ia Ga] IIC;[Ex ia Da] IIIC;Ex ec [ia Ga] IIC T4 Gc
UL, USA / Kanada: UL, USA / Kanada
Tápfeszültség tartomány: 19,2 V DC ... 30 V DC
CE: CE
Tanúsítvány: DNV 23.0188 X
Kapcsolási frekvencia: ≤ 10 kHz (IOUT ≥ 5 mA); ≤ 20 kHz (IOUT ≥ 30 mA (további részletekért lásd az adatlapot))
Elektromágneses kompatibilitás: A következő szabványok és előírások szerint tesztelve: EN 61326-1 Ipari felhasználás, NAMUR NE 21
Interferencia sugárzás: Interferencia sugárzás
Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
INMETRO: INMETRO
Védettség: EN 61326-3-2
Állapotjelző: Zöld LED (tápfeszültség); sárga LED (kapcsolási állapot/státusz, világít, ha a kimeneti áramkör aktív); piros LED (hálózati hiba)
Galvanikus leválasztás a bemenet és a kimenet között: igen
Ellátás: Ellátás
Kimenet leírása: passzív
Szigetelés: dupla/megerősített szigetelés
Hajóépítési adatok: Hajóépítési adatok
Hőmérséklet: B
Páratartalom: B
Rezgés: A
EMC: A
Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
Névleges szigetelési feszültség: 162 Vrms (bemenet/kimenet, tápellátás)
Tesztfeszültség: 2,5 kV AC (50 Hz, 60 s)
Biztonsággal kapcsolatos adatok: Biztonsággal kapcsolatos adatok
Maximális kimeneti feszültség Uo: 10,1 V
Max. kimeneti áram Io: 10,9 mA
Max. kimeneti teljesítmény Po: 28 mW
Maximális biztonsági feszültség: 253 V AC (≤ 2000 m); 125 V DC (≤ 2000 m); 121 V AC (> 2000 méter ... 3000 m); 110 V egyenáram (> 2000 méter ... 3000 m); 33 V AC/DC (> 3000 méter ... 4000 m); 33 V AC/DC (> 4000 méter ... 5000 méter)
Funkcionalitás: Funkcionalitás
CCC / Kínai Ex: CCC / Kínai Ex
GB szabvány: GB szabvány
Névleges tápfeszültség: 24 V DC
Galvanikus leválasztás: Galvanikus leválasztás
Energiafogyasztás: ≤ 650 mW
Konfiguráció: DIP kapcsolók
Bejáratok száma: 1
Maximális kapcsolási áram: 50 mA
Ex telepítés (EPL): Gc; Div. 2
Ex i áramkörök (EPL): Ga;Da;Ma;Div. 1
Maximális belső kapacitás Ci: elhanyagolható
Biztonsági integritási szint (SIL, IEC 61508): Biztonsági integritási szint (SIL, IEC 61508)
IIA (egyszerű áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 300 mH / 93 µF
IIB/IIIC (egyszerű áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 100 mH / 19,4 µF
IIC (egyszerű áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 300 mH / 2,87 µF
I (egyszerű áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 300 mH / 160 µF
IIC (vegyes áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 100 mH / 500 nF, 50 mH / 570 nF, 5 mH / 590 nF, 1 mH / 590 nF, 10 µH / 590 nF
IIB/IIA (vegyes áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 100 mH / 1 µF
Magasságtartomány:> 4000 méter ... 5000 m
Jel: NAMUR: Jel: NAMUR
Használható bemeneti források: NAMUR közelségérzékelők (IEC/EN 60947-5-6); potenciálmentes kapcsolóérintkezők; ellenállással kapcsolt kapcsolóérintkezők
Vonalfelügyelet: Vonalhiba-észlelés
Kapcsolás: Tranzisztor: Kapcsolás: Tranzisztor
I (vegyes áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 100 mH / 1 µF
Galvanikus leválasztás bemenet/kimenet, tápegység IEC/EN 60079-7: Galvanikus leválasztás bemenet/kimenet, tápegység IEC/EN 60079-7
Galvanikus leválasztás bemenet/kimenet, tápegység IEC/EN 60079-11: Galvanikus leválasztás bemenet/kimenet, tápegység IEC/EN 60079-11
Galvanikus leválasztás bemenet/kimenet, tápegység IEC/EN 61010-1: Galvanikus leválasztás bemenet/kimenet, tápegység IEC/EN 61010-1
Magassági működési tartomány (IEC/EN 61010-1): Magassági működési tartomány (IEC/EN 61010-1)
Magassági működési tartomány (IEC/EN 60079-11): Magassági működési tartomány (IEC/EN 60079-11)
Magassági működési tartomány (IEC/EN 60079-7): Magassági működési tartomány (IEC/EN 60079-7)
IIIC (vegyes áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 100 mH / 1 µF
I/IIB/IIA/IIIC (vegyes áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 100 mH / 1 µF, 5 mH / 1 µF, 1 mH / 1 µF, 10 µH / 1 µF

Gyártói szám: MINI MCR-EX-NAM-2T

Termék típus: Leválasztó kapcsoló erősítő

Méret: (H x Sz x Ma) 119.2 x 6.2 x 109.81 mm

Csatlakozó: Csavaros csatlakozó

Tartalom: 1 db

Konfiguráció: DIP kapcsoló

Szélesség: 6.2 mm

Magasság: 109.81 mm

Hossz: 119.2 mm

Max. környezeti hőmérséklet: 49 °C

Környezeti hőmérséklet (min.): -40 °C

Tápfeszültség: 24 V/DC

Tápfeszültség U(B): 19.2 V DC ... 30 V DC

Max. keresztmetszet, hajlékony: 2.5 mm²

Merev keresztmetszet (max.): 2.5 mm²

Min. hajlékony keresztmetszet: 0.14 mm²

Merev átmérő (min.): 0.2 mm²

Mélység: 119.2 mm

: IP20

Kapcsolási feszültség: 30 V

Kapcsolóáram: 0,05 A

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3565458 Phoenix Contact MINI MCR-EX-NAM-2T 1157852 Leválasztó kapcsoló erősítő 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3565458 Phoenix Contact MINI MCR-EX-NAM-2T 1157852 Leválasztó kapcsoló erősítő 1 db

Leírás

Ex i-NAMUR leválasztó kapcsolóerősítő közelségérzékelők és kapcsolók működtetéséhez robbanásveszélyes területeken. A jeleket 2 tranzisztoros kimeneten (passzív) keresztül továbbítják a biztonságos zónába. Standard konfiguráció, vonalhiba-észlelés, biztonsági integritási szint (SIL, IEC 61508): 3, csavaros csatlakozók
