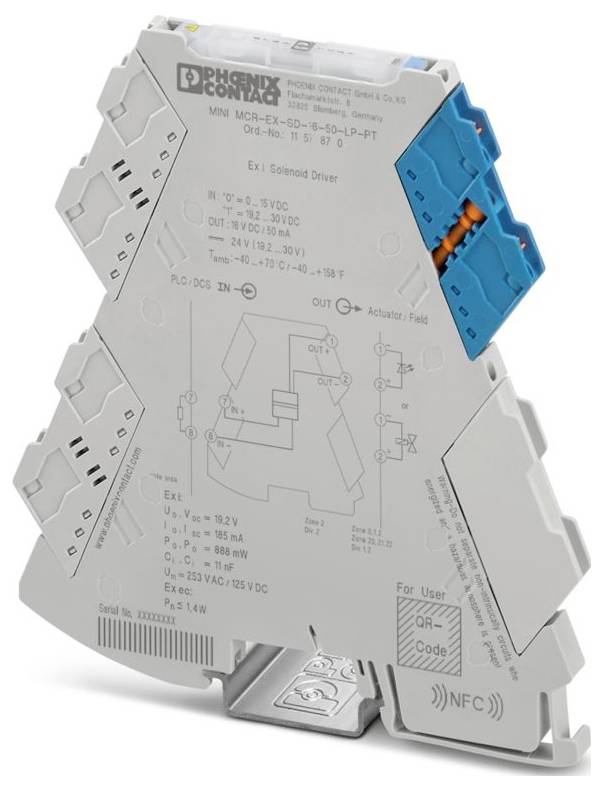

Name: Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Szelepvezérlő modul 1 db
Brand: Phoenix Contact
SKU: 3565215
Availability: SoldOut

Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Szelepvezérlő modul 1 db-0

Hasonló kivitel

Termék típus

Szelepvezérlő modul

Bemenő jel max. (áram)

50 mA

Bemenő jel max. (feszültség)

30 V

Gyártói szám

MINI MCR-EX-SD-16-50-LP-PT

Méret

(H x Sz x Ma) 119.2 x 6.2 x 109.81 mm

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Nem elérhető

Összesen (110 990 Ft / Darab)

110 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: MINI Analog Pro
Csatlakozás típusa: Direkt rugós csatlakozás
Hajlékony vezető keresztmetszete: 0,14 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 2,5 mm² (érintkezős csatlakozóval); 0,14 mm² ... 2,5 mm² (hüvely nélkül)
Vezető keresztmetszete AWG: 24 ... 12 (rugalmas)
Szélesség: 6,2 mm
Magasság: 109,81 mm
Mélység: 119,2 mm
Szín: szürke (RAL 7042)
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -40 °C ... 49 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szabványok/előírások: GB/T 3836.1; GB/T 3836.3; GB/T 3836.4
Túlfeszültség kategória: II (≤ 5000 m)
Szennyezettségi szint: 2 (≤ 5000 m)
Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
Csupaszolási hossz: 10 mm
Maximális belső induktivitás Li: elhanyagolható
ATEX: ATEX
IECEx: IECEx
Jelölés: [Ex ia Ma] I;[Ex ia Ga] IIC;[Ex ia Da] IIIC;Ex ec [ia Ga] IIC T4 Gc
UL, USA / Kanada: UL, USA / Kanada
Kimeneti feszültség: ≥ 10,7 V DC (50 mA)
Tápfeszültség tartomány: huroktáplált, külső tápellátás nem szükséges
CE: CE
Tanúsítvány: DNV 23.0189 X
Rövidzárlatbiztos: igen
Elektromágneses kompatibilitás: A következő szabványok és előírások szerint tesztelve: EN 61326-1 Ipari felhasználás, NAMUR NE 21
Interferencia sugárzás: Interferencia sugárzás
Hajóépítési jóváhagyás: Hajóépítési jóváhagyás
INMETRO: INMETRO
Védettség: IEC/EN 61326-3-2
Galvanikus leválasztás a bemenet és a kimenet között: igen
Ellátás: Ellátás
Szigetelés: dupla/megerősített szigetelés
Hajóépítési adatok: Hajóépítési adatok
Hőmérséklet: B
Páratartalom: B
Rezgés: A
EMC: A
Burkolat: A fedélzetre történő telepítéskor biztosítani kell a szabályoknak megfelelő védelmet.
Névleges szigetelési feszültség: 162 Vrms (bemenet / kimenet)
Tesztfeszültség: 2,5 kV AC (50 Hz, 60 s)
Biztonsággal kapcsolatos adatok: Biztonsággal kapcsolatos adatok
Maximális kimeneti feszültség Uo: 19,2 V
Max. kimeneti áram Io: 185 mA
Maximális kimeneti teljesítmény Po: 888 mW
Maximális biztonsági feszültség: 253 V AC (≤ 2000 m); 125 V DC (≤ 2000 m); 121 V AC (> 2000 méter ... 3000 m); 110 V egyenáram (> 2000 méter ... 3000 m); 33 V AC/DC (> 3000 méter ... 4000 m); 33 V AC/DC (> 4000 méter ... 5000 méter)
CCC / Kínai Ex: CCC / Kínai Ex
GB szabvány: GB szabvány
Kijáratok száma: 1
Galvanikus leválasztás: Galvanikus leválasztás
Teljesítmény felvétel: 1,4 W
Jel: Feszültség: Jel: Feszültség
Bejáratok száma: 1
Bemeneti jelfeszültség: 19,2 V DC ... 30 V DC (24 V DC, -20% ...) +25%)
Ex telepítés (EPL): Gc; Div. 2
Galvanikus leválasztás bemenet/kimenet IEC/EN 60079-11: Galvanikus leválasztás bemenet/kimenet IEC/EN 60079-11
Ex i áramkörök (EPL): Ga;Da;Ma;Div. 1
Max. belső kapacitás Ci: 11 nF
Biztonsági integritási szint (SIL, IEC 61508): Biztonsági integritási szint (SIL, IEC 61508)
IIA (egyszerű áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 7 mH / 6,1 µF
IIB/IIIC (egyszerű áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 4 mH / 1,53 µF
IIC (egyszerű áramkör): maximális külső induktivitás Lo / maximális külső kapacitás Co: 0,8 mH / 240 nF
I (egyszerű áramkör): max. külső induktivitás Lo / max. külső kapacitás Co: 10 mH / 8,7 µF
Magasságtartomány:> 4000 méter ... 5000 m
Áramkorlátozás:> 50 mA
Válaszidő:< 50 ms
Nyitott áramkör feszültsége:> 16 V DC
Galvanikus leválasztás bemenet/kimenet IEC/EN 60079-7: Galvanikus leválasztás bemenet/kimenet IEC/EN 60079-7
Kimeneti ellenállás: ≥ 103 Ω (belső ellenállás Ri)
Magassági működési tartomány (IEC/EN 61010-1): Magassági működési tartomány (IEC/EN 61010-1)
Magassági működési tartomány (IEC/EN 60079-11): Magassági működési tartomány (IEC/EN 60079-11)
Magassági működési tartomány (IEC/EN 60079-7): Magassági működési tartomány (IEC/EN 60079-7)
Galvanikus leválasztás bemenet/kimenet IEC/EN 61010-1: Galvanikus leválasztás bemenet/kimenet IEC/EN 61010-1

Gyártói szám: MINI MCR-EX-SD-16-50-LP-PT

Termék típus: Szelepvezérlő modul

Bemenő jel max. (áram): 50 mA

Bemenő jel max. (feszültség): 30 V

Méret: (H x Sz x Ma) 119.2 x 6.2 x 109.81 mm

Csatlakozó: Push-In rugóerős csatlakozás

Kimenő jel (feszültség): ≥ 10.7 V DC (50 mA)

Kimenő jel (áram): 185 mA

Bemenő jel (feszültség): 19.2 V DC ... 30 V DC

Bemenő jel (áram): 50 mA

Tartalom: 1 db

Szélesség: 6.2 mm

Magasság: 109.81 mm

Hossz: 119.2 mm

Max. környezeti hőmérséklet: 49 °C

Környezeti hőmérséklet (min.): -40 °C

Tápfeszültség U(B): schleifengespeist. keine externe Versorgung notwendig

Max. keresztmetszet, hajlékony: 2.5 mm²

Merev keresztmetszet (max.): 2.5 mm²

Min. hajlékony keresztmetszet: 0.14 mm²

Merev átmérő (min.): 0.2 mm²

Mélység: 119.2 mm

: IP20

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Szelepvezérlő modul 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Szelepvezérlő modul 1 db

Leírás

Ex i szelepvezérlő modul Ex i mágnesszelepek vezérléséhez robbanásveszélyes területeken. Nyitott áramkörű feszültség: 16 V DC, Áramkorlát: 50 mA, Standard konfiguráció, Huroktáplált, Biztonsági integritási szint (SIL, IEC 61508): 3, Dugaszolható csatlakozó
