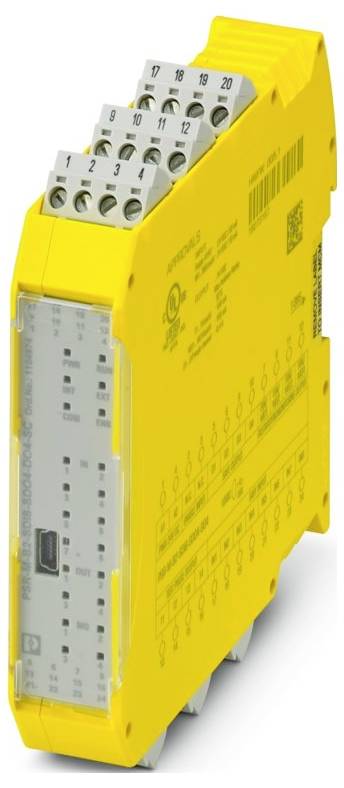

Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-SC 1104974 Biztonsági modul 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (159 835 Ft / Darab)
159 835 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Csatlakozás típusa: USB 2.0 nagy sebességű
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 22,61 mm
- Magasság: 112,58 mm
- Mélység: 113,6 mm
- Ház anyaga: Erősítetlen poliamid PA
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -10 °C ... 55 °C (vegye figyelembe a teljesítménycsökkenést)
- Környezeti hőmérséklet (tárolás/szállítás): -20 °C ... 85 °C
- Megjegyzés: PSR-TBUS szerelősín buszcsatlakozón keresztül
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Rezgés (működés): 10 Hz ... 150 Hz, 2 g
- Csupaszolási hossz: 7 mm
- Telepítési pozíció: függőleges vagy vízszintes
- Maximális teljesítményveszteség névleges körülmények között: 7,1 W (maximális megengedett terhelésnél)
- Érintésvédelmi osztály: III
- CE: CE
- Csatlakozástechnika: Csatlakozástechnika
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Kábelhossz: max. 100 m (aljzatonként)
- Áramfelvétel: tipikusan 12 mA (tipikusan US-nál); max. 14,7 mA (28,8 V DC vezérlőfeszültségnél)
- Névleges kimeneti feszültség: 24 V DC (A1-en keresztül táplálva)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Kapcsolási frekvencia: max. 1/4 x ciklus t [Hz]
- Összeszerelési utasítások: Figyelembe kell venni a teljesítménycsökkenést
- Üzemi magasság: ≤ 2000 m (tengerszint felett)
- Maximálisan megengedett páratartalom (üzemi): 95% (páralecsapódás nélkül)
- Ütés: 10 g Δt = 16 ms esetén (folyamatos ütés, 1000 ütés térbeli irányonként)
- Feszültség: 24 V DC (A1-en keresztül)
- Védelmi áramkör: Soros fordított polaritásvédelem; túlfeszültség-érzékelés | igen, 33 V DC-n
- Állapotjelző: 1 x LED (zöld), 1 x LED (narancssárga), 1 x LED (kék); 4 x LED (zöld, sárga, piros); 12 x LED (sárga)
- Kimeneti feszültségtartomány: 18,2 V DC ... 27,8 V DC (USA - 1 V)
- Megnevezés: A1/A2
- Alkalmazás: Vészleállító; fényfüggöny; biztonsági ajtó; biztonságos leállítás
- Ellátás: Ellátás
- Szín (ház): sárga (RAL 1018)
- Bekapcsolási áram: max. 600 mA (Δt< 10 ms)
- Kimenet leírása: PNP, digitális, IEC 61131-2 0.1 típus
- Maximális bekapcsolási áram: 1,1 A (Δt = 3 s Us-nál)
- Üzemi feszültségjelző: 1 x LED (zöld)
- Folyamatos áramkorlát: 100 mA (csatornánként); 400 mA (az összes kimenet teljes árama)
- Szivárgási áram: max. 4,5 mA
- Névleges vezérlőáramköri tápfeszültség US: 24 V DC -20% / +20% (külső biztosítékkal, jellemzően 5 A)
- Névleges vezérlőáram IS: tipikusan 55 mA (kimenetek inaktívak); tipikusan 135 mA (kimenetek aktívak, terhelés nélkül)
- Biztonsággal kapcsolatos adatok: Biztonsággal kapcsolatos adatok
- Portok száma: 1
- Időpontok: Időpontok
- Névleges üzemmód 100 % ED
- Névleges lökőfeszültség-állóság / szigetelés: Lásd az adatlapot, a "Szigetelés koordinációja" fejezetet.
- Szűrési idő: 250 ms ±2 ms (teszt impulzussebesség> 500 ms)
- Kimenetek száma: 4 (digitális, PNP)
- Biztonsággal kapcsolatos adatok: EN ISO 13849: Biztonsággal kapcsolatos adatok: EN ISO 13849
- Teljesítményszint (PL): e (2 csatornás konfiguráció); d (1 csatornás konfiguráció)
- Biztonsági integritási szint (SIL): 3 (2 csatornás konfiguráció); 2 (1 csatornás konfiguráció)
- Biztonsággal kapcsolatos adatok: EN IEC 62061: Biztonsággal kapcsolatos adatok: EN IEC 62061
- A telepítési hely minimális védettségi fokozata: IP54
- Maximális megengedett páratartalom (tárolás/szállítás): 95% (páralecsapódás nélkül)
- Bemenet leírása: konfigurálható (jel kimenetként vagy visszaállító bemenetként); IEC 61131-2 2-es típus
- Bejáratok száma: 4
- Hibajelző: 2 x LED (piros)
- Bemeneti feszültségtartomány "0" jel: 0 V DC ... 5 V/DC
- Bemeneti feszültségtartomány "1" jel: 11 V DC ... 28,8 V egyenáram
- Maximális kapacitív terhelés: max. 470 nF
- dugaszolható: igen
- Vezérlés: 1- és 2-csatornás
- Energiafogyasztás (US): tipikusan 1,32 W (kimenetek inaktívak)
- Megállási kategória: 0
- Újraindítási idő: min. 5 s (rendszerindítási idő); max. 10 s (hajózási idő)
- Bemeneti áramtartomány „0” jel:< 1 mA
- Maximálisan megengedett teljes vonali ellenállás: 1,2 kΩ (bemeneti és visszaállító áramkör az USA-ban)
- Ohmos terhelés: min. 180 Ω (ügyeljen a maximális folyamatos áramra)
- Rövidzárlatvédelem: Igen (önkorlátozó 1,1 A-nél)
- Kisülési áramkör: Nem
- Válaszidő: lásd a felhasználói kézikönyvet
- Interfészek: DIN sínre szerelhető TBUS a master modulhoz való csatlakozáshoz, nem része a szállítási terjedelemnek
- Biztosíték névleges értéke: tipikus 4 A (A1)
- Digitális: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: Digitális: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
- Digitális: Visszaállító bemenetek (FBK): Digitális: Visszaállító bemenetek (FBK)
- Digitális: O1, O2, O3, O4: Digitális: O1, O2, O3, O4
- Max. induktív terhelés: max. 2,4 mH
- Névleges kimeneti feszültségtartomány: 18,6 V DC ... 28,2 V DC (USA - 0,7 V)
- Kimeneti feszültség kikapcsolt állapotban: max. 0,1 V
- Tesztimpulzusok: ≤ 200 µs (tesztimpulzus szélessége); Tesztimpulzus-sebesség = 8 x t ciklus [ms]; Nem megengedettek erős tesztimpulzusok / nagy erősségű tesztimpulzusok.
- Jelentés: MO1, MO2, MO3, MO4: Jelentés: MO1, MO2, MO3, MO4
- Bar: T1, T2, T3, T4: Bar: T1, T2, T3, T4
- Adatok: Szolgáltatás interfész: Adatok: Szolgáltatás interfész
- Maximális kábelhossz: 3 m
- Adatok: Helyi busz: Adatok: Helyi busz
- Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény a 2 csatornás konfigurációra: Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény a 2 csatornás konfigurációra
- Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény az egycsatornás konfigurációra: Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény az egycsatornás konfigurációra
- Termék típus
Biztonsági modul
- Csatlakozók
USB 2.0 nagy sebességű
- Bemenetek száma (max.)
12
- Kimenetek száma (max.)
12
- Üzemi feszültség
24 V/DC
- Magasság
112.58 mm
- Hossz
113.6 mm
- Szélesség
22.61 mm
IP20
- Méret
(H x Sz x Ma) 113.6 x 22.61 x 112.58 mm
- Csatlakozó
Csavaros csatlakozó
- Gyártói szám
1104974
- Gyártói szám
PSR-M-B2-SDI8-SDO4-DO4-SC
- Szerelési mód
szerelősínek
- Mélység
113.6 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563995 Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-SC 1104974 Biztonsági modul 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563995 Phoenix Contact PSR-M-B2-SDI8-SDO4-DO4-SC 1104974 Biztonsági modul 24 V/DC
Leírás
Konfigurálható biztonsági modul (alapmodul), 8 biztonsági bemenet, 4 biztonsági kimenet, 4 visszaállító bemenet vagy 4 jelkimenet, 4 órajel kimenet, TBUS-on keresztül bővíthető, SIL 3, Cat. 4/PL e szintig, dugaszolható csavaros csatlakozó, TBUS csatlakozó nem tartozék
