Name: Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899 Biztonsági modul 24 V/DC
Brand: Phoenix Contact
SKU: 3582776
Availability: SoldOut

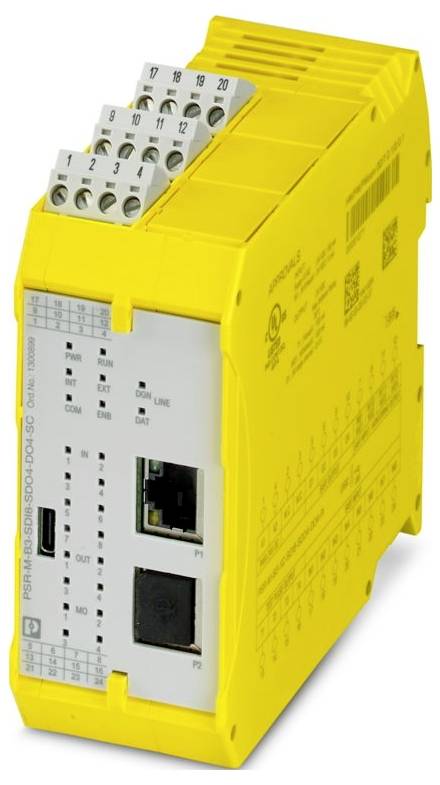

Sárga burkolatú ipari elektronikus eszköz, amely a frontrészén több csatlakozóval és porttal rendelkezik, adatcsere és automatizálás céljára használható.

Hasonló kivitel

Adatlap (PDF)

Nem elérhető

Összesen (328 990 Ft / Darab)

328 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csatlakozás típusa: USB C típusú
Csavarmenet: M3
Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Vezető keresztmetszete AWG: 24 ... 12
Szélesség: 45,2 mm
Magasság: 107,74 mm
Mélység: 113,6 mm
Ház anyaga: Erősítetlen poliamid PA
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -20 °C ... 55 °C (vegye figyelembe a teljesítménycsökkenést)
Környezeti hőmérséklet (tárolás/szállítás): -30 °C ... 85 °C
Megjegyzés: PSR-TBUS szerelősín buszcsatlakozón keresztül
Szerelési típus: DIN sínre szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Rezgés (működés): 10 Hz ... 150 Hz, amplitúdó 0,15 mm, 2 g
Csupaszolási hossz: 7 mm
Telepítési pozíció: függőleges vagy vízszintes
Maximális teljesítményveszteség névleges körülmények között: 9,85 W (maximális megengedett terhelésnél)
Érintésvédelmi osztály: III
Kommunikációs protokoll: PROFINET; EtherCAT®; EtherNet/IP™; Modbus TCP
CE: CE
Csatlakozástechnika: Csatlakozástechnika
Kábelhossz: max. 100 m (aljzatonként)
Áramfelvétel: tipikusan 12 mA (tipikusan US-nál); max. 12 mA (28,8 V DC vezérlőfeszültségnél)
Névleges kimeneti feszültség: 24 V DC (A1-en keresztül táplálva)
Vezetékcsatlakozás: Vezetékcsatlakozás
Kapcsolási frekvencia: max. 1/4 x ciklus t [Hz]
Összeszerelési utasítások: Figyelembe kell venni a teljesítménycsökkenést
Üzemi magasság: ≤ 2000 m (tengerszint felett)
Maximálisan megengedett páratartalom (üzemi): 95% (páralecsapódás nélkül)
Ütés: 10 g Δt = 16 ms esetén (folyamatos ütés, 1000 ütés térbeli irányonként)
Feszültség: 24 V DC (A1-en keresztül)
Védelmi áramkör: Soros fordított polaritásvédelem; túlfeszültség-érzékelés | igen, 33 V DC-n
Állapotjelző: 1 x LED (zöld), 1 x LED (narancssárga), 1 x LED (kék); 4 x LED (zöld, sárga, piros); 12 x LED (sárga); 2 x LED (zöld, piros)
Kimeneti feszültségtartomány: 18,2 V DC ... 27,8 V DC (USA - 1 V)
Megnevezés: A1/A2
Alkalmazás: Vészleállító; fényfüggöny; biztonsági ajtó; biztonságos leállítás
Ellátás: Ellátás
Szín (ház): sárga (RAL 1018)
Bekapcsolási áram: max. 600 mA (Δt< 25 ms)
Kimenet leírása: nem biztonsággal kapcsolatos, konfigurálható (riasztási kimenetként vagy visszaállító bemenetként)
Maximális bekapcsolási áram: 1,1 A (Δt = 3 s Us-nál)
Üzemi feszültségjelző: 1 x LED (zöld)
Maximális folyamatos áram: 100 mA (csatornánként); 400 mA (az összes kimenet teljes árama)
Szivárgási áram: max. 4,5 mA (alacsony állapotban)
Névleges vezérlőáramköri tápfeszültség US: 24 V DC -20% / +20% (külső biztosítékkal, jellemzően 4 A)
Névleges vezérlőáram (IS): 120 mA (eff. tipikusan inaktív minden kimenettel); 100 mA (hálózati kommunikáció nélkül); 185 mA (áramcsúcsok 1,55 másodpercenként hálózati kommunikációval)
Biztonsággal kapcsolatos adatok: Biztonsággal kapcsolatos adatok
Portok száma: 1
Időpontok: Időpontok
Névleges üzemmód 100 % ED
Névleges lökőfeszültség-állóság / szigetelés: Lásd az adatlapot, a "Szigetelés koordinációja" fejezetet.
Szűrési idő: 250 ms (teszt impulzussebesség)> 1 másodperc)
Kimenetek száma: 4 (digitális, PNP)
Biztonsággal kapcsolatos adatok: EN ISO 13849: Biztonsággal kapcsolatos adatok: EN ISO 13849
Teljesítményszint (PL): e (2 csatornás konfiguráció); d (1 csatornás konfiguráció)
Biztonsági integritási szint (SIL): 3 (2 csatornás konfiguráció); 2 (1 csatornás konfiguráció)
Biztonsággal kapcsolatos adatok: EN IEC 62061: Biztonsággal kapcsolatos adatok: EN IEC 62061
A telepítési hely minimális védettségi fokozata: IP54
Maximális megengedett páratartalom (tárolás/szállítás): 95% (páralecsapódás nélkül)
Átviteli sebesség: 100 Mbit/s (teljes duplex)
Bemenet leírása: konfigurálható (jel kimenetként vagy visszaállító bemenetként); IEC 61131-2 2-es típus
Bejáratok száma: 4
Hibajelző: 2 x LED (piros)
Bemeneti feszültségtartomány "0" jel: 0 V DC ... 5 V DC (biztonságos kikapcsolás)
Bemeneti feszültségtartomány "1" jel: 11 V DC ... 28,8 V egyenáram
Maximális kapacitív terhelés: max. 470 nF
dugaszolható: igen
Vezérlés: 1- és 2-csatornás
Energiafogyasztás (US): tipikusan 2,88 W (kimenetek inaktívak)
Megállási kategória: 0
Újraindítási idő: min. 5 s (rendszerindítási idő); max. 10 s (hajózási idő)
Bemeneti áramtartomány „0” jel:< 2 mA
Maximálisan megengedett teljes vonali ellenállás: 1 kΩ (bemeneti és visszaállító áramkör az USA-ban)
Rövidzárlatvédelem: Igen (önkorlátozó 1,1 A-nél)
Kisülési áramkör: Nem
Válaszidő: lásd a felhasználói kézikönyvet
Interfészek: DIN sínre szerelhető TBUS a master modulhoz való csatlakozáshoz, nem része a szállítási terjedelemnek
Biztosíték névleges értéke: tipikus 4 A (A1)
Digitális: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: Digitális: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
Digitális: Visszaállító bemenetek (FBK): Digitális: Visszaállító bemenetek (FBK)
Digitális: O1, O2, O3, O4: Digitális: O1, O2, O3, O4
Max. induktív terhelés: max. 2,4 mH
Névleges kimeneti feszültségtartomány: 18,6 V DC ... 28,2 V DC (beleértve az összes tűréshatárt, beleértve a 0,7 V-os US hullámosságot is)
Kimeneti feszültség kikapcsolt állapotban: max. 0,1 V
Tesztimpulzusok: ≤ 200 µs (tesztimpulzus szélessége); Tesztimpulzus-sebesség = 8 x t ciklus [ms]; Nem megengedettek erős tesztimpulzusok / nagy erősségű tesztimpulzusok.
Jelentés: MO1, MO2, MO3, MO4: Jelentés: MO1, MO2, MO3, MO4
Bar: T1, T2, T3, T4: Bar: T1, T2, T3, T4
Adatok: Szolgáltatás interfész: Adatok: Szolgáltatás interfész
Maximális kábelhossz: 3 m
Adatok: Helyi busz: Adatok: Helyi busz
Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény a 2 csatornás konfigurációra: Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény a 2 csatornás konfigurációra
Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény az egycsatornás konfigurációra: Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény az egycsatornás konfigurációra
Adatok: Hálózati interfész: Adatok: Hálózati interfész

Termék típus: Biztonsági modul

Csatlakozók: USB-C
RJ45

Digitális bemenetek száma (max.): 12

Bemenetek száma (max.): 12

Kimenetek száma (max.): 12

Üzemi feszültség: 24 V/DC

Magasság: 107.74 mm

Hossz: 113.6 mm

Szélesség: 45.2 mm

: IP20

Méret: (H x Sz x Ma) 113.6 x 45.2 x 107.74 mm

Csatlakozó: Csavaros csatlakozó

Gyártói szám: 1300899

Gyártói szám: PSR-M-B3-SDI8-SDO4-DO4-SC

Szerelési mód: szerelősínek

Max. környezeti hőmérséklet: 55 °C

Környezeti hőmérséklet (min.): -20 °C

Mélység: 113.6 mm

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3582776 Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899 Biztonsági modul 24 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3582776 Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-SC 1300899 Biztonsági modul 24 V/DC

Leírás

Konfigurálható biztonsági modul (alapmodul), 8 SDI, 4 SDO, 4 visszaállító bemenet vagy 4 riasztási kimenet, 4 órajel kimenet, TBUS-on keresztül bővíthető, SIL 3, Cat. 4/PL e szintig, dugaszolható csavaros csatlakozók, TBUS csatlakozó nem tartozék, integrált gateway funkció

Ez a szöveg gépi fordítással készült.
