Phoenix Contact PSR-M-E2-DO16-PI 1105136 Bővítő modul 24 V/DC vásárlása

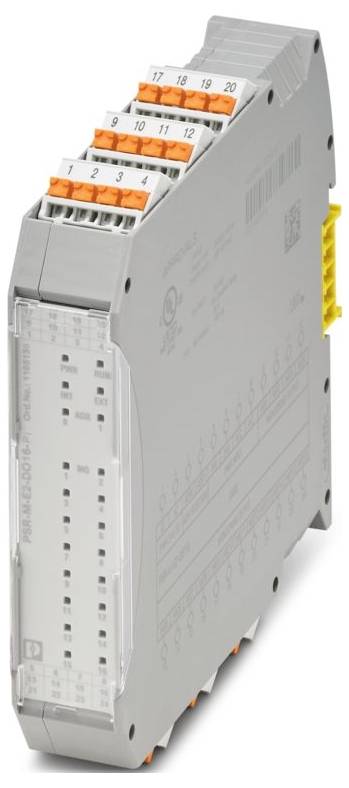

Phoenix Contact PSR-M-E2-DO16-PI 1105136 Bővítő modul 24 V/DC-0

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 6. K.

Szám

Összesen (116 528 Ft / Darab)

116 528 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csatlakozás típusa: Direkt rugós csatlakozás
Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Vezető keresztmetszete AWG: 24 ... 14
Szélesség: 22,61 mm
Magasság: 107,74 mm
Mélység: 113,6 mm
Ház anyaga: Erősítetlen poliamid PA
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -10 °C ... 55 °C (vegye figyelembe a teljesítménycsökkenést)
Környezeti hőmérséklet (tárolás/szállítás): -20 °C ... 85 °C
Szerelési típus: DIN sínre szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Rezgés (működés): 10 Hz ... 150 Hz, 2 g
Csupaszolási hossz: 10 mm
Telepítési pozíció: függőleges vagy vízszintes
Maximális teljesítményveszteség névleges körülmények között: 3,5 W (maximális megengedett terhelésnél)
Védelmi osztály: III (EN 50178)
Csatlakozástechnika: Csatlakozástechnika
Megjegyzés az alkalmazáshoz: Csak ipari használatra
Kábelhossz: max. 100 m (aljzatonként)
Vezetékcsatlakozás: Vezetékcsatlakozás
Kapcsolási frekvencia: max. 1/4 x ciklus t [Hz]
Összeszerelési utasítások: Figyelembe kell venni a teljesítménycsökkenést
Üzemi magasság: ≤ 2000 m (tengerszint felett)
Maximálisan megengedett páratartalom (üzemi): 95% (páralecsapódás nélkül)
Ütés: 10 g Δt = 16 ms esetén (folyamatos ütés, 1000 ütés térbeli irányonként)
Feszültség: 24 V DC (24 V felett)
Védő áramkör: szupresszor dióda
Állapotjelző: 1 x LED (zöld), 2 x LED (narancssárga); 16 x LED (sárga)
Kimeneti feszültségtartomány: 18,2 V DC ... 27,8 V DC (USA - 1 V)
Megnevezés: 24V/A2
Alkalmazás: Bővítőmodul
Ellátás: Ellátás
Szín (ház): sárga (RAL 1018)
Bekapcsolási áram: 10 A (az 5. és 6. sorkapocsnál, Δt = 1 ms Us-nál)
Kimenet leírása: PNP, IEC 61131-2 0,1 típus; nem biztonsági; referencia földelés A2
Maximális bekapcsolási áram: 1,1 A (Δt = 3 s Us-nál)
Üzemi feszültségjelző: 1 x LED (zöld)
Folyamatos áramkorlát: 100 mA (csatornánként); 1,6 A (az összes digitális riasztási kimenet teljes árama)
Szivárgási áram: max. 100 µA
Névleges vezérlőáramköri tápfeszültség US: 24 V DC -20% / +20% (külső biztosítékkal, jellemzően 5 A)
Névleges vezérlőáram IS: tipikusan 20 mA (kimenetek aktívak, terhelés nélkül)
Időpontok: Időpontok
Névleges üzemmód 100 % ED
Névleges lökőfeszültség-állóság / szigetelés: Alapszigetelés 4 kV az összes áramút és a ház között
Szűrési idő: jellemzően 1 ms (feszültségesések alatt)
Kijáratok száma: 16
A telepítési hely minimális védettségi fokozata: IP54
Maximális megengedett páratartalom (tárolás/szállítás): 95% (páralecsapódás nélkül)
Hibajelző: 2 x LED (piros)
dugaszolható: igen
Energiafogyasztás (USA): jellemzően 0,72 W
Újraindítási idő: min. 5 s (rendszerindítási idő); max. 10 s (hajózási idő)
Ohmos terhelés: min. 180 Ω (ügyeljen a maximális folyamatos áramra)
Rövidzárlatvédelem: Igen (önkorlátozó 1,1 A-nél)
Kisülési áramkör: Nem
Válaszidő: lásd a felhasználói kézikönyvet
Interfészek: DIN sínre szerelhető TBUS a master modulhoz való csatlakozáshoz, a szállítási terjedelem része
Kimeneti feszültség kikapcsolt állapotban: max. 0,1 V
Jelentés: MO1 ... MO16: Jelentés: MO1 ... MO16
