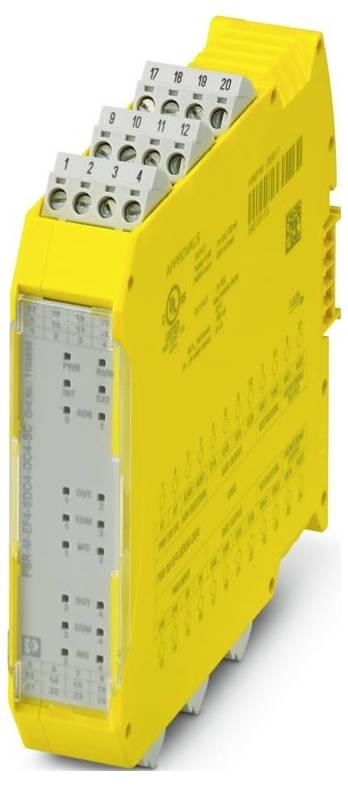

Phoenix Contact PSR-M-EF4-SDO4-DO4-SC 1104856 Bővítő modul 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (119 677 Ft / Darab)
119 677 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 22,61 mm
- Magasság: 112,58 mm
- Mélység: 113,6 mm
- Ház anyaga: Erősítetlen poliamid PA
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -10 °C ... 55 °C (vegye figyelembe a teljesítménycsökkenést)
- Környezeti hőmérséklet (tárolás/szállítás): -20 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Rezgés (működés): 10 Hz ... 150 Hz, 2 g
- Csupaszolási hossz: 7 mm
- Telepítési pozíció: függőleges vagy vízszintes
- Maximális teljesítményveszteség névleges körülmények között: 6,67 W (maximális megengedett terhelésnél)
- Érintésvédelmi osztály: III
- CE: CE
- Csatlakozástechnika: Csatlakozástechnika
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Kábelhossz: max. 100 m (aljzatonként)
- Áramfelvétel: tipikusan 10 mA (tipikusan US-nál); max. 13 mA (28,8 V DC vezérlőfeszültségnél)
- Névleges kimeneti feszültség: 24 V DC (A1-en keresztül táplálva)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Kapcsolási frekvencia: max. 1/4 x ciklus t [Hz]
- Összeszerelési utasítások: Figyelembe kell venni a teljesítménycsökkenést
- Üzemi magasság: ≤ 2000 m (tengerszint felett)
- Maximálisan megengedett páratartalom (üzemi): 95% (páralecsapódás nélkül)
- Ütés: 10 g Δt = 16 ms esetén (folyamatos ütés, 1000 ütés térbeli irányonként)
- Feszültség: 24 V DC (A1-en keresztül)
- Védő áramkör: Soros fordított polaritás elleni védelem
- Állapotjelző: 1 x LED (zöld), 2 x LED (narancssárga); 8 x LED (sárga); 4 x LED (zöld, piros)
- Kimeneti feszültségtartomány: 18,2 V DC ... 27,8 V DC (USA - 1 V)
- Megnevezés: 24V/0V
- Alkalmazás: Biztonságos leállítás
- Ellátás: Ellátás
- Szín (ház): sárga (RAL 1018)
- Bekapcsolási áram: max. 750 mA (Δt 1 s)
- Kimenet leírása: PNP, IEC 61131-2 0,1 típus; nem biztonsági; referencia földelés A2/0V
- Maximális bekapcsolási áram: 1,1 A (Δt = 3 s Us-nál)
- Üzemi feszültségjelző: 1 x LED (zöld)
- Folyamatos áramkorlát: 100 mA (csatornánként); 400 mA (az összes digitális jelkimenet teljes árama)
- Szivárgási áram: max. 100 µA
- Névleges vezérlőáramköri tápfeszültség US: 24 V DC -20% / +20% (külső biztosítékkal, jellemzően 5 A)
- Névleges vezérlőáram IS: Lásd az A1/A2 tápellátást
- Biztonsággal kapcsolatos adatok: Biztonsággal kapcsolatos adatok
- Időpontok: Időpontok
- Névleges üzemmód 100 % ED
- Névleges lökőfeszültség-állóság / szigetelés: Alapszigetelés 4 kV a 24 V-os tápfeszültség és a ház be-/kimenetei között
- Szűrési idő: 250 ms ±2 ms (teszt impulzussebesség> 500 ms)
- Kijáratok száma: 4
- Biztonsággal kapcsolatos adatok: EN ISO 13849: Biztonsággal kapcsolatos adatok: EN ISO 13849
- Teljesítményszint (PL): e (2 csatornás konfiguráció); d (1 csatornás konfiguráció)
- Biztonsági integritási szint (SIL): 3 (2 csatornás konfiguráció); 2 (1 csatornás konfiguráció)
- Biztonsággal kapcsolatos adatok: EN IEC 62061: Biztonsággal kapcsolatos adatok: EN IEC 62061
- A telepítési hely minimális védettségi fokozata: IP54
- Maximális megengedett páratartalom (tárolás/szállítás): 95% (páralecsapódás nélkül)
- A bemenet leírása: IEC 61131-2 3-as típus
- Bejáratok száma: 4
- Hibajelző: 2 x LED (piros)
- Bemeneti feszültségtartomány "0" jel: 0 V DC ... 5 V/DC
- Bemeneti feszültségtartomány "1" jel: 11 V DC ... 28,8 V egyenáram
- Maximális kapacitív terhelés: max. 680 nF
- dugaszolható: igen
- Vezérlés: 1- és 2-csatornás
- Energiafogyasztás (US): tipikusan 0,72 W (kimenetek inaktívak)
- Megállási kategória: 0
- Újraindítási idő: min. 5 s (rendszerindítási idő); max. 10 s (indítási idő)
- Bemeneti áramtartomány „0” jel:< 1 mA
- Maximálisan megengedett teljes vonali ellenállás: 1,2 kΩ (bemeneti és visszaállító áramkör az USA-ban)
- Ohmos terhelés: min. 180 Ω (ügyeljen a maximális folyamatos áramra)
- Rövidzárlatvédelem: Igen (önkorlátozó 1,1 A-nél)
- Kisülési áramkör: Nem
- Válaszidő: lásd a felhasználói kézikönyvet
- Interfészek: DIN sínre szerelhető TBUS a master modulhoz való csatlakozáshoz, a szállítási terjedelem része
- Max. induktív terhelés: max. 1,4 mH
- Névleges kimeneti feszültségtartomány: 18 V DC ... 27,6 V DC (USA - 1,2 V)
- Kimeneti feszültség kikapcsolt állapotban: max. 0,1 V
- Teszt impulzusok:< 80 µs (tesztimpulzus szélesség, alacsony tesztimpulzusok); tesztimpulzus-sebesség, alacsony tesztimpulzusok> 2 db T ciklus;< 20 µs (tesztimpulzus szélesség, magas tesztimpulzusok); ≥ 1,5 s (tesztimpulzus-sebesség, magas tesztimpulzusok)
- Jelentés: MO1, MO2, MO3, MO4: Jelentés: MO1, MO2, MO3, MO4
- Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény a 2 csatornás konfigurációra: Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény a 2 csatornás konfigurációra
- Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény az egycsatornás konfigurációra: Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény az egycsatornás konfigurációra
- Digitális: Visszaállító bemenetek (FBK1, FBK2, FBK3, FBK4): Digitális: Visszaállító bemenetek (FBK1, FBK2, FBK3, FBK4)
- Digitális: O1A, O1B, O2A, O2B, O3A, O3B, O4A, O4B: Digitális: O1A, O1B, O2A, O2B, O3A, O3B, O4A, O4B
- Termék típus
Bővítő modul
- Bemenetek száma (max.)
4
- Kimenetek száma (max.)
12
- Üzemi feszültség
24 V/DC
- Magasság
112.58 mm
- Hossz
113.6 mm
- Szélesség
22.61 mm
IP20
- Méret
(H x Sz x Ma) 113.6 x 22.61 x 112.58 mm
- Csatlakozó
Csavaros csatlakozó
- Gyártói szám
1104856
- Gyártói szám
PSR-M-EF4-SDO4-DO4-SC
- Szerelési mód
szerelősínek
- Mélység
113.6 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563907 Phoenix Contact PSR-M-EF4-SDO4-DO4-SC 1104856 Bővítő modul 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563907 Phoenix Contact PSR-M-EF4-SDO4-DO4-SC 1104856 Bővítő modul 24 V/DC
Leírás
Biztonságos bővítőmodul 4 biztonsági kimenettel (0,4 A), 4 visszaállító bemenettel, 4 jelző kimenettel, TBUS interfésszel, SIL 3-ig, 4. kategória/PL e, dugaszolható csavaros csatlakozóval, TBUS csatlakozóval együtt
