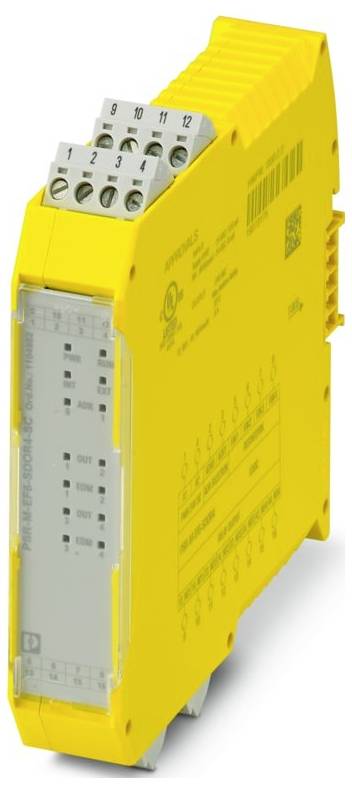

Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Bővítő modul 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (144 874 Ft / Darab)
144 874 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 22,61 mm
- Magasság: 112,58 mm
- Mélység: 113,6 mm
- Ház anyaga: Erősítetlen poliamid PA
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -10 °C ... 55 °C (vegye figyelembe a teljesítménycsökkenést)
- Környezeti hőmérséklet (tárolás/szállítás): -20 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Rezgés (működés): 10 Hz ... 150 Hz, amplitúdó 0,15 mm, 2 g
- Csupaszolási hossz: 7 mm
- Telepítési pozíció: függőleges vagy vízszintes
- Maximális teljesítményveszteség névleges körülmények között: 7,07 W
- Érintésvédelmi osztály: III
- CE: CE
- Csatlakozástechnika: Csatlakozástechnika
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Kábelhossz: max. 100 m (bemenetenként)
- Áramfelvétel: tipikusan 10 mA (tipikusan US-nál); max. 13 mA (28,8 V DC vezérlőfeszültségnél)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Kapcsolási frekvencia: 0,5 Hz
- Összeszerelési utasítások: Figyelembe kell venni a teljesítménycsökkenést
- Üzemi magasság: ≤ 2000 m (tengerszint felett)
- Maximálisan megengedett páratartalom (üzemi): 95% (páralecsapódás nélkül)
- Ütés: 10 g Δt = 16 ms esetén (folyamatos ütés, 1000 ütés térbeli irányonként)
- Védő áramkör: Soros fordított polaritás elleni védelem
- Állapotjelző: 4 x LED (sárga); 4 x LED (zöld, piros); 1 x LED (zöld), 2 x LED (narancssárga)
- Kapcsolási feszültség: min. 10 V AC/DC; max. 250 V AC/DC (vegye figyelembe a terhelési görbét)
- Megnevezés: A1/A2
- Alkalmazás: Biztonságos leállítás
- Ellátás: Ellátás
- Szín (ház): sárga (RAL 1018)
- Bekapcsolási áram: min. 20 mA; max. 6 A
- A kimenet leírása: biztonságorientált, nyitó érintkezők
- Üzemi feszültségjelző: 1 x LED (zöld)
- Érintkezőkonfiguráció: 4 biztonságos kimenet
- Maximális folyamatos áram: 4 A (vegye figyelembe a teljesítménycsökkenést)
- Névleges vezérlőáramköri tápfeszültség US: 24 V DC -20% / +20% (külső biztosítékkal, jellemzően 4 A)
- Névleges vezérlőáram IS: tipikusan 120 mA
- Biztonsággal kapcsolatos adatok: Biztonsággal kapcsolatos adatok
- Mechanikai élettartam: 40 x 10⁶ kapcsolási ciklus
- Kapcsolási kapacitás: 3 A (250 V (AC15)); 2 A (24 V (DC13))
- Kimeneti biztosíték: 4 A gL/gG
- Időpontok: Időpontok
- Névleges üzemmód 100 % ED
- Névleges lökőfeszültség-állóság / szigetelés: Alapszigetelés 4 kV az összes áramút és a ház között
- Szűrési idő: 250 ms ±2 ms (teszt impulzussebesség> 500 ms)
- Kimenetek száma: 4 (kimenetenként 1 NO)
- Kapcsolási teljesítmény: min. 200 mW
- Négyzet Teljes áram: 64 A² (4 x 1 csatornás, jelzett teljesítménycsökkenés esetén); 32 A² (2 x 2 csatornás, jelzett teljesítménycsökkenés esetén)
- Biztonsággal kapcsolatos adatok: EN ISO 13849: Biztonsággal kapcsolatos adatok: EN ISO 13849
- Teljesítményszint (PL): e (2 csatornás konfiguráció); c (1 csatornás konfiguráció)
- Biztonsági integritási szint (SIL): 3 (2 csatornás konfiguráció); 1 (1 csatornás konfiguráció)
- Biztonsággal kapcsolatos adatok: EN IEC 62061: Biztonsággal kapcsolatos adatok: EN IEC 62061
- A telepítési hely minimális védettségi fokozata: IP54
- Maximális megengedett páratartalom (tárolás/szállítás): 95% (páralecsapódás nélkül)
- A bemenet leírása: IEC 61131-2 2-es típus
- Bejáratok száma: 4
- Hibajelző: 2 x LED (piros)
- Bemeneti feszültségtartomány "0" jel: 0 V DC ... 5 V/DC
- Bemeneti feszültségtartomány "1" jel: 11 V DC ... 28,8 V egyenáram
- dugaszolható: igen
- Vezérlés: 1- és 2-csatornás
- Energiafogyasztás (USA): jellemzően 2,88 W
- Megállási kategória: 0
- Újraindítási idő: min. 5 s (rendszerindítási idő); max. 10 s (hajózási idő)
- Bemeneti áramtartomány „0” jel:< 1 mA
- Maximálisan megengedett teljes vonali ellenállás: 1,2 kΩ (bemeneti és visszaállító áramkör az USA-ban)
- Válaszidő: lásd a felhasználói kézikönyvet
- Interfészek: DIN sínre szerelhető TBUS a master modulhoz való csatlakozáshoz, a szállítási terjedelem része
- Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény a 2 csatornás konfigurációra: Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény a 2 csatornás konfigurációra
- Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény az egycsatornás konfigurációra: Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény az egycsatornás konfigurációra
- Digitális: Visszaállító bemenetek (FBK1, FBK2, FBK3, FBK4): Digitális: Visszaállító bemenetek (FBK1, FBK2, FBK3, FBK4)
- Relé: engedélyező áramutak (13_NO1/14_NO1, 23_NO2/24_NO2, 33_NO3/34_NO3, 43_NO4/44_NO4): Relé: engedélyező áramutak (13_NO1/14_NO1, 23_NO2/24_NO2, 33_NO3/34_NO3, 43_NO4/44_NO4)
- Termék típus
Bővítő modul
- Digitális bemenetek száma (max.)
4
- Bemenetek száma (max.)
4
- Kimenetek száma (max.)
4
- Relé kimenetek száma (max.)
4
- Üzemi feszültség
24 V/DC
- Magasság
112.58 mm
- Hossz
113.6 mm
- Szélesség
22.61 mm
IP20
- Méret
(H x Sz x Ma) 113.6 x 22.61 x 112.58 mm
- Csatlakozó
Csavaros csatlakozó
- Gyártói szám
1104982
- Gyártói szám
PSR-M-EF6-SDOR4-SC
- Szerelési mód
szerelősínek
- Max. környezeti hőmérséklet
55 °C
- Környezeti hőmérséklet (min.)
-10 °C
- Mélység
113.6 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Bővítő modul 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Bővítő modul 24 V/DC
Leírás
Biztonságos bővítőmodul 4 biztonsági relé kimenettel, 4 visszaállító bemenettel, TBUS interfésszel, SIL 3-ig, Cat. 4/PL e, dugaszolható csavaros csatlakozóval, TBUS csatlakozóval
