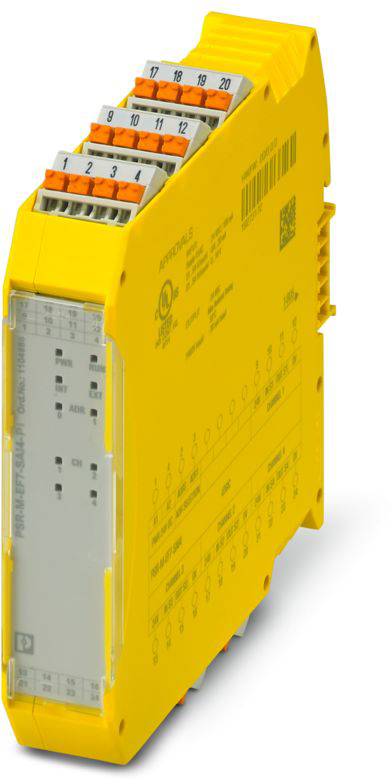

Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Bővítő modul 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (267 709 Ft / Darab)
267 709 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 24 ... 14
- Szélesség: 22,61 mm
- Magasság: 107,74 mm
- Mélység: 113,6 mm
- Ház anyaga: Erősítetlen poliamid PA
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -10 °C ... 55 °C (vegye figyelembe a teljesítménycsökkenést)
- Környezeti hőmérséklet (tárolás/szállítás): -20 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II
- Szennyezettségi osztály: 2
- Rezgés (működés): 10 Hz ... 150 Hz, 2 g
- Csupaszolási hossz: 10 mm
- Telepítési pozíció: függőleges vagy vízszintes
- Maximális teljesítményveszteség névleges körülmények között: 2,76 W (maximális megengedett terhelésnél)
- Érintésvédelmi osztály: III
- Frekvencia: 12 Hz (max. ajánlott érzékelőjel-frekvencia, árambemenetként); 2 Hz (max. ajánlott érzékelőjel-frekvencia, feszültségbemenetként)
- CE: CE
- Csatlakozástechnika: Csatlakozástechnika
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Rövidzárlatbiztos: igen
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Analóg: Analóg
- Áramfelvétel: max. 30 mA (érzékelő áramfelvétele csatornánként)
- Összeszerelési utasítások: Figyelembe kell venni a teljesítménycsökkenést
- Üzemi magasság: ≤ 2000 m (tengerszint felett)
- Maximálisan megengedett páratartalom (üzemi): 95% (páralecsapódás nélkül)
- Ütés: 10 g Δt = 16 ms esetén (folyamatos ütés, 1000 ütés térbeli irányonként)
- Védő áramkör: Túlterhelésvédelem, túlterhelésérzékelés ≥ 38 mA-nél
- Állapotjelző: 4 x LED (sárga, piros)
- Megnevezés: A1/A2
- Alkalmazás: Analóg bemenet
- Ellátás: Ellátás
- Szín (ház): sárga (RAL 1018)
- Bekapcsolási áram: max. 14 A (Δt = 1 ms Us-nál)
- Üzemi feszültségjelző: 1 x LED (zöld)
- Névleges vezérlőáramköri tápfeszültség US: 24 V DC -20% / +20% (külső biztosítékkal, jellemzően 6 A)
- Névleges vezérlőáram IS: tipikusan 82 mA (érzékelő tápellátás nélkül); tipikusan 212 mA (érzékelő tápegységgel)
- Biztonsággal kapcsolatos adatok: Biztonsággal kapcsolatos adatok
- Időpontok: Időpontok
- Névleges üzemmód 100 % ED
- Névleges lökőfeszültség / szigetelés: Alapszigetelés 4 kV az összes áramút és a ház között; Galvanikus leválasztás, 0,5 kV funkcionális leválasztás a logikai és analóg bemenetek, valamint maguk az analóg bemenetek között.
- Szűrési idő: tipikusan 5 ms (Us feszültségesések esetén)
- Biztonsággal kapcsolatos adatok: EN ISO 13849: Biztonsággal kapcsolatos adatok: EN ISO 13849
- Teljesítményszint (PL): e (2 csatornás konfiguráció); d (1 csatornás konfiguráció)
- Biztonsági integritási szint (SIL): 3 (2 csatornás konfiguráció); 2 (1 csatornás konfiguráció)
- Biztonsággal kapcsolatos adatok: EN IEC 62061: Biztonsággal kapcsolatos adatok: EN IEC 62061
- A telepítési hely minimális védettségi fokozata: IP54
- Maximális megengedett páratartalom (tárolás/szállítás): 95% (páralecsapódás nélkül)
- Bejárat megnevezése: IN S1, IN S2, IN S3, IN S4
- Bemeneti ellenállás árambemenet: 290 Ω ±25% (belső védőáramkörrel együtt)
- Maximális megengedett áram: max. 35 mA (árambemenetként)
- Határfrekvencia (3 dB): 160 Hz (RC aluláteresztő, 1. Sorrend, árambemenetként); 4 Hz (RC aluláteresztő szűrő, feszültségbemenetként)
- Bemeneti jeláram: 0 mA ... 25 mA (mérési tartomány); 0 mA ... 20 mA (konfigurálható mérési tartomány 20,1 mA diagnosztikai tartománnyal ... 23 mA); 4 mA ... 20 mA (konfigurálható mérési tartomány 20,1 mA diagnosztikai tartománnyal ... 23 mA (felső határ), 2,5 mA... 3,8 mA (alsó határérték)
- Bemenet leírása: Biztonsággal kapcsolatos analóg bemenetek, áram- vagy feszültségbemenetként konfigurálhatók, galvanikusan leválasztva.
- Bejáratok száma: 4
- Bemeneti jelfeszültség: 0 V ... 12 V (mérési tartomány); 0 V ... 10 V (konfigurálható mérési tartomány 10,05 V diagnosztikai tartománnyal ... 11,5 V (felső határ), 0,1 V (alsó határ)
- Pontosság: tipikusan ± 2% (árambemenetként, a teljes skálaértékhez viszonyítva); max. ± 2,5% (árambemenetként); tip. ± 1% (feszültségbemenetként, a teljes skálaértékhez viszonyítva); max. ± 1,5% (feszültségbemenetként)
- Tápfeszültség: 24 V DC ±3%
- dugaszolható: igen
- Vezérlés: 1- és 2-csatornás
- Energiafogyasztás (US): tipikusan 1,96 W (érzékelő tápegység nélkül); tipikusan 5,08 W (érzékelő tápegységgel)
- Megállási kategória: 0
- Újraindítási idő: min. 5 s (rendszerindítási idő); max. 10 s (hajózási idő)
- Válaszidő: lásd a felhasználói kézikönyvet
- Interfészek: DIN sínre szerelhető TBUS a master modulhoz való csatlakozáshoz, a szállítási terjedelem része
- Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény a 2 csatornás konfigurációra: Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény a 2 csatornás konfigurációra
- Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény az egycsatornás konfigurációra: Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igény az egycsatornás konfigurációra
- Bemeneti ellenállás feszültség bemenet: 185 kΩ ±25%
- Megjegyzés a csatlakozástechnikával kapcsolatban: árnyékolt
- Mintavételi frekvencia: 2,5/5/10/16,6/20/50/60/100/200/400/800/1000/2000/4000 Hz
- Megengedett feszültség: max. 24 V (árambemenetként); max. 14 V (feszültségbemenetként)
- A/D átalakító felbontása: 16 bit
- Felbontás (áram): 381 nA
- Felbontás (feszültség): 152 µV
- Hőmérsékleti együtthatók: tipikusan ± 0,07 %/K; max. ± 0,07%/K
- Maximális megengedett kábelhossz: 100 m (bemenetenként)
- Érzékelő tápellátás: OUT S1/0V ...OUT S4/0V: Érzékelő tápellátás: OUT S1/0V ...OUT S4/0V
- Leírás: Érzékelő tápfeszültsége analóg bemenetenként
- Termék típus
Bővítő modul
- Bemenetek száma (max.)
4
- Üzemi feszültség
24 V/DC
- Magasság
107.74 mm
- Hossz
113.6 mm
- Szélesség
22.61 mm
IP20
- Méret
(H x Sz x Ma) 113.6 x 22.61 x 107.74 mm
- Csatlakozó
Push-in csatlakozó
- Gyártói szám
1104986
- Gyártói szám
PSR-M-EF7-SAI4-PI
- Szerelési mód
szerelősínek
- Mélység
113.6 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3564045 Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Bővítő modul 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3564045 Phoenix Contact PSR-M-EF7-SAI4-PI 1104986 Bővítő modul 24 V/DC
Leírás
Biztonságos bővítőmodul 4 biztonságos analóg bemenettel, 0 V ... 10 V, 0 mA vagy 4 mA ... 20 mA, TBUS interfész, Cat. 4/PL e-ig, SIL 3, dugaszolható push-in csatlakozó, TBUS csatlakozóval együtt
