Name: Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Bővítő modul 24 V/DC
Brand: Phoenix Contact
SKU: 3582928
Availability: SoldOut

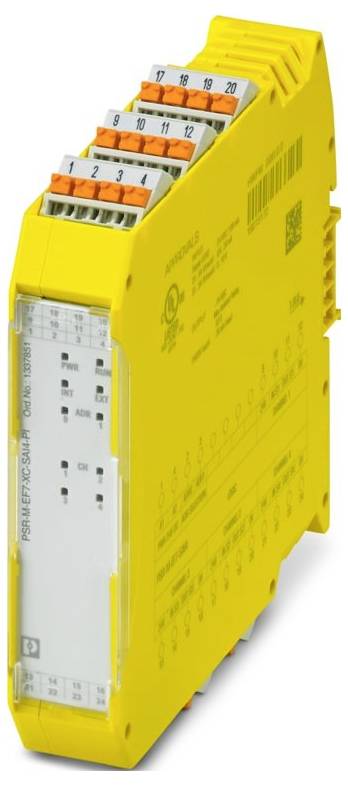

Sárga biztonsági relé modul több számozott csatlakozóponttal a tetején, az ipari automatizáláshoz és biztonsági alkalmazásokhoz használatos.

Hasonló kivitel

Adatlap (PDF)

Nem elérhető

Összesen (458 990 Ft / Darab)

458 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5mm²
Leiterquerschnitt AWG: 24 ... 14
Szélesség: 22,61 mm
Magasság: 107,74 mm
Mélység: 113,6 mm
Material Gehäuse: Polyamid PA unverstärkt
Umgebungsbedingungen: Umgebungsbedingungen
Védelmi típus: IP20
Umgebungstemperatur (Betrieb): -10 °C ... 70 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
Hinweis: T4: für -10 °C  Tamb  +50 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
Csupaszolási hossz: 10 mm
Einbaulage: vertikal oder horizontal
ATEX: ATEX
Kennzeichnung: G3
Maximale Verlustleistung bei Nennbedingung: 2,76 W (bei max. zulässiger Belastung)
Érintésvédelmi osztály: III
Frequenz: 20 Hz (max. empfohlene Sensorsignalfrequenz, als Stromeingang);2 Hz (max. empfohlene Sensorsignalfrequenz, als Spannungseingang)
CE: CE
Zertifikat: ISA-S71.04
Anschlusstechnik: Anschlusstechnik
Kurzschlussfest: ja
Leiteranschluss: Leiteranschluss
Analog: Analog
Strom: max. 30 mA (Sensorstromaufnahme je Kanal)
Montagehinweis: Derating beachten
Einsatzhöhe: ≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
Schutzbeschaltung: Überlastschutz Überlasterkennung bei  38 mA
Statusanzeige: 4 x LED (gelb, rot)
Benennung: A1/A2
Anwendung: Analog IN
Versorgung: Versorgung
Farbe (Gehäuse): gelb (RAL 1018)
Einschaltstrom: max. 14 A (Δt = 1 ms bei Us)
Betriebsspannungsanzeige: 1 x LED (grün)
Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 6 A)
Bemessungssteuerspeisestrom IS: typ. 82 mA (ohne Sensorversorgung);typ. 212 mA (mit Sensorversorgung)
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Zeiten: Zeiten
Névleges üzemmód 100 % ED
Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen allen Strompfaden und Gehäuse;Galvanische Trennung, 0,5 kV Funktionsisolierung zwischen Logik und Analogeingängen und den Analogeingängen untereinander
Filterzeit: typ. 5 ms (bei Spannungseinbrüchen bei Us)
Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
Performance Level (PL): e (2-kanalige Beschaltung);d (1-kanalige Beschaltung)
Safety Integrity Level (SIL): 3 (2-kanalige Beschaltung);2 (1-kanalige Beschaltung)
Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
Benennung Eingang: IN S1, IN S2, IN S3, IN S4
Eingangswiderstand Stromeingang: 290 Ω ±25 % (inkl. interner Schutzbeschaltung)
Max. zulässiger Strom: max. 35 mA (als Stromeingang)
Grenzfrequenz (3 dB): 160 Hz (RC-Tiefpass,1. Ordnung, als Stromeingang);4 Hz (RC-Tiefpass, als Spannungseingang)
Eingangssignal Strom: 0 mA ... 25 mA (Messbereich);0 mA ... 20 mA (konfigurierbarer Messbereich mit Diagnosebereich 20,1 mA ... 23 mA);4 mA ... 20 mA (konfigurierbarer Messbereich mit Diagnosebereich 20,1 mA ... 23 mA (Obergrenze), 2,5 mA ... 3,8 mA (Untergrenze))
Beschreibung des Eingangs: Sicherheitsgerichtete Analogeingänge, konfigurierbar als Strom- oder Spannungseingänge, potenzialgetrennt
Anzahl der Eingänge: 4
Eingangssignal Spannung: 0 V ... 12 V (Messbereich);0 V ... 10 V (konfigurierbarer Messbereich mit Diagnosebereich 10,05 V ... 11,5 V (Obergrenze), 0,1 V (Untergrenze))
Genauigkeit: typ. ± 2 % (als Stromeingang, relativ zum Messbereichsendwert);max. ± 2,5 % (als Stromeingang);typ. ± 1 % (als Spannungseingang, relativ zum Messbereichsendwert);max. ± 1,5 % (als Spannungseingang)
Versorgungsspannung: 24 V DC ±3 %
steckbar: ja
Ansteuerung: 1- und 2-kanalig
Leistungsaufnahme an US: typ. 1,96 W (ohne Sensorversorgung);typ. 5,08 W (mit Sensorversorgung)
Stopp-Kategorie: 0
Wiederanlaufzeit: min. 5 s (Boot-Zeit);max. 10 s (Boot-Zeit)
Reaktionszeit: siehe Anwenderhandbuch
Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten
Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung
Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung
Umgebungstemperatur (Betrieb) (ATEX): -10 °C ... 50 °C (Beim Einsatz im explosionsgefährdeten Bereich. A teljesítmény csökkenés (derating) figyelembe veendő.
UL Ex, USA / Kanada: UL Ex, USA / Kanada
Umweltsimulationstest: Umweltsimulationstest
Eingangswiderstand Spannungseingang: 185 kΩ ±25 %
Hinweis zur Anschlusstechnik: geschirmt
Abtastrate: 2,5/5/10/16,6/20/50/60/100/200/400/800/1000/2000/4000 Hz
Zulässige Spannung: max. 24 V (als Stromeingang);max. 14 V (als Spannungseingang)
Auflösung A/D-Wandler: 16 Bit
Auflösung (Strom): 381 nA
Auflösung (Spannung): 152 µV
Temperaturkoeffizienten: typ. ± 0,07 %/K;max. ± 0,07 %/K
Zulässige Leitungslänge: max. 100 m (je Eingang)
Sensorversorgung: OUT S1/0V ...OUT S4/0V: Sensorversorgung: OUT S1/0V ...OUT S4/0V
Beschreibung: Sensorversorgungsspannung pro Analogeingang

Termék típus: Bővítő modul

Analóg bemenetek száma (max.): 4

Bemenetek száma (max.): 4

Üzemi feszültség: 24 V/DC

Magasság: 107.74 mm

Hossz: 113.6 mm

Szélesség: 22.61 mm

: IP20

Méret: (H x Sz x Ma) 113.6 x 22.61 x 107.74 mm

Csatlakozó: Push-in csatlakozó

Gyártói szám: 1337851

Gyártói szám: PSR-M-EF7-XC-SAI4-PI

Szerelési mód: Tragschienenmontage

Max. környezeti hőmérséklet: 70 °C

Környezeti hőmérséklet (min.): -10 °C

Mélység: 113.6 mm

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3582928 Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Bővítő modul 24 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3582928 Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Bővítő modul 24 V/DC

Leírás

Sicheres Erweiterungsmodul mit 4 sicheren Analogeingängen, 0 V ... 10 V, 0 mA oder 4 mA ... 20 mA, TBUS-Schnittstelle, bis Cat. 4/PL e, SIL 3, steckbare Push-in-Klemme, TBUS-Verbinder liegt bei
